产品深度介绍

开头策略：场景痛点切入

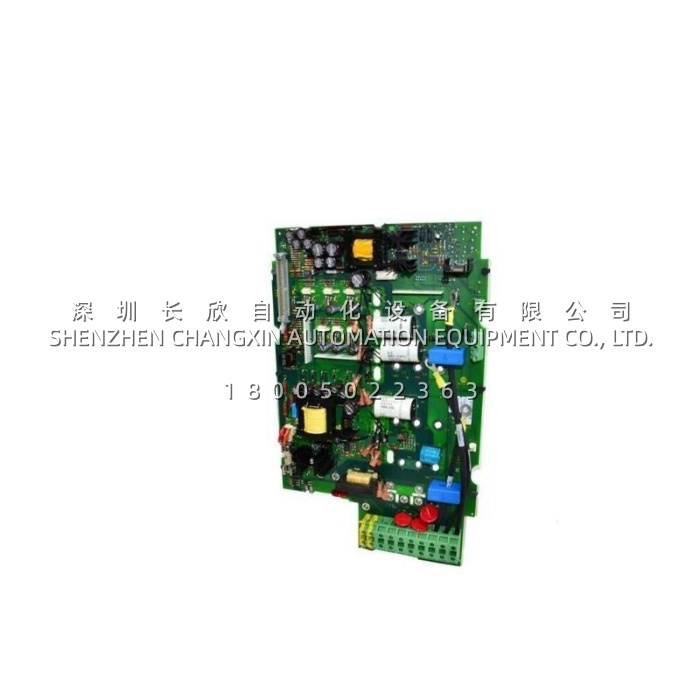

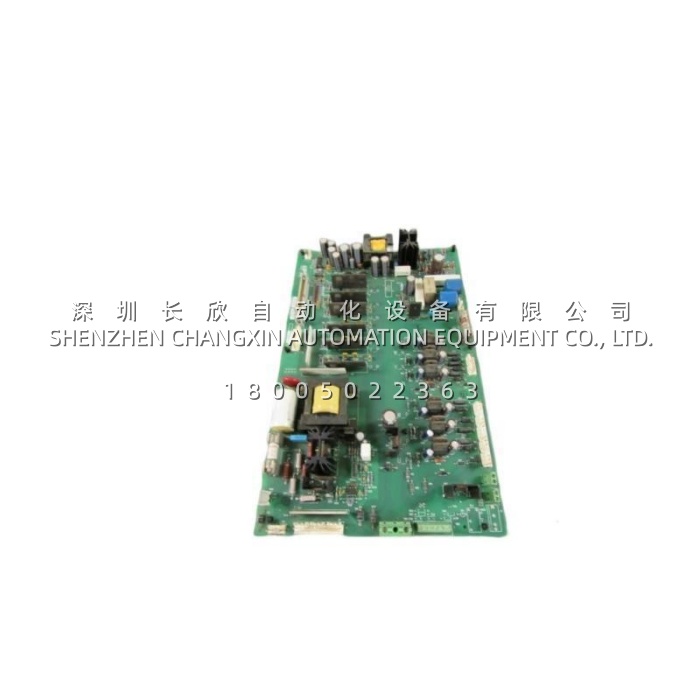

当一台1336 PLUS变频器突然报出“过流”、“驱动故障”或“接地短路”，复位几次都消不掉——维修人员的目光大概率会落在这块板上。1336-BDB-SP29D就是整个功率变换环节的“神经末梢放大器”：CPU板算好了PWM脉宽调制信号，但那是弱电，推不动IGBT。这块板子负责把信号做电气隔离（通过光耦或脉冲变压器）、功率放大，再生成足够“力道”的驱动脉冲（典型值是+15V/-8V），干净利落地开断几百安培的电流。说白了——没有它，功率模块就是个摆设。

这个板子有个挺实际的设计：FR4环氧玻璃布基板，边缘连接器加扁平电缆接口，机械尺寸是39.3cm×24.4cm×4cm，重约1.26kg 。另外它集成了欠压锁定(UVLO)和去饱和检测(DESAT)这类保护功能——IGBT一旦短路它就软关断，算是给自己和功率管留个活路 。注意：这个SP29D是SP29A和SP29C的升级替换件，后两者已经停产了 。但这里有个坑——它只适配460V电压等级、75HP功率、D框架的1336系列驱动器。同系列还有SP37C这种配E框架150HP的版本，外观看着差不多，插上去轻则报故障、重则直接炸管 。所以下单前务必核对原板型号和主机铭牌。

关键技术规格
