产品深度介绍

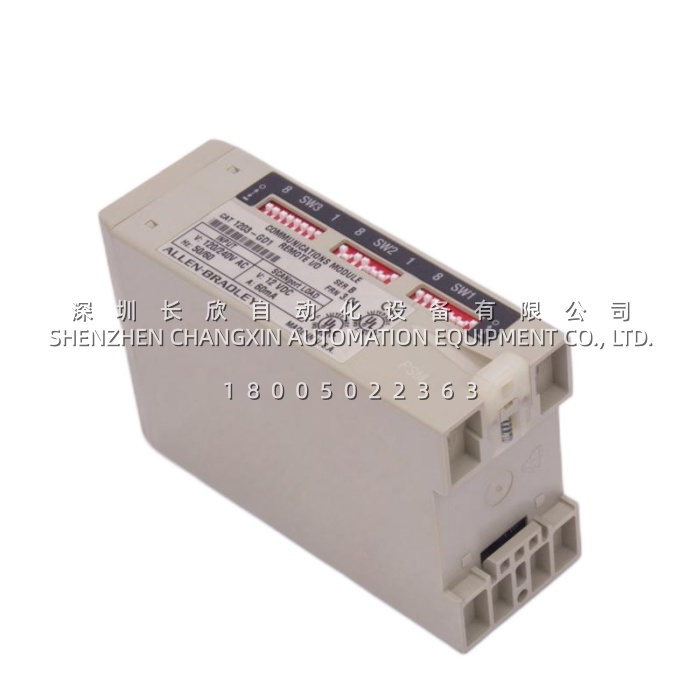

现场有台1336 PLUS变频器想接入PLC的远程I/O链路，但变频器本身只有SCANport口——1203-GD1就是用来解决这个问题的。这个模块来自艾伦‑布拉德利的Bulletin 1203系列，本质上是把SCANport协议转换成远程I/O (RIO) 协议的网关。它独立安装在DIN导轨上，不占用PLC机架槽位，通过一条SCANport电缆连接驱动器，再通过另一条RIO电缆接到扫描器模块上。

这模块支持的设备面挺广——1305、1336系列变频器、1394多轴运动系统、SMC Dialog Plus智能电机保护器，以及1397直流驱动器等都在兼容列表里。远程I/O端则适配PLC-5、SLC 500（配1747-SN扫描器）以及ControlLogix平台。模块上有5个LED指示灯——Fault、SCANport STS、Health、Rem I/O ACT、Rem I/O STS——上电后扫一眼基本就能判断通讯链路有没有通。

有个事儿得重点提一下。罗克韦尔官方曾发布过一份服务通告：固件版本v3.04的1203-GD1在230.4K波特率下启用块传输功能时，通讯丢失后的“保持最后状态”拨码开关（SW2-4）不起效，驱动器会继续按最后指令速度运行而非清零，这在某些工艺上可能带来安全隐患。解决方案是升级到v4.01及以上固件，或者避免在230.4K波特率下使用块传输。采购时跟供货商确认一下固件版本比较稳妥。

另外，RIO链路的终端电阻配置也有讲究——230.4K波特率下必须使用82Ω终端电阻，57.6K或115.2K则需根据链路中是否存在1771-SN等设备选择82Ω或150Ω。安装手册里有详细对照表，别搞错了。

关键技术规格
