关键技术规格
| 参数项 | 规格 / 描述 |
|---|---|
| 完整订货号 | 1734-ADN |
| 产品系列 | Allen-Bradley POINT I/O（Bulletin 1734） |
| 通信协议 | DeviceNet（CIP 工业通用协议） |
| 通信速率与距离 | 125 Kbps @ 500 m；250 Kbps @ 250 m；500 Kbps @ 100 m |
| 最大节点数 | 主 DeviceNet 网络上作为 1 个节点 |
| 最大扩展能力 | 单台适配器最多挂载 63 个带电源 POINT I/O 模块，合计 504 个 I/O 点 |
| 网络角色 | 主 DeviceNet 侧为从站 (Slave)；POINTBus 背板侧为主站 (Scanner) |
| 输入字节容量 | 248 字节 |
| 输出字节容量 | 248 字节 |
| 供电电压 | 24 V DC（10–28.8 V DC 工作范围） |
| DeviceNet 侧功耗 | 最大 24 V DC (+4%) @ 30 mA |
| 现场侧电流负载 | 24 V DC (+20% = 28.8 V DC) @ 400 mA |
| POINTBus 供电电流 | 最大 10 A（由外部现场电源提供） |
| 最大功耗 | 8.1 W @ 28.8 V DC |
| 功率耗散 | 2.8 W @ 28.8 V DC |
| 热耗散 | 9.5 BTU/hr @ 28.8 V DC |
| 隔离电压 | 50 V 连续（Basic 绝缘）；型式测试 750 V AC 60 秒 |
| 节点地址 | 旋转拨码开关设置（0–63） |
| 指示 LED | Adapter Status / DeviceNet Status / PointBus Status 三色状态灯 |
| 安装方式 | 35 mm DIN 导轨卡装（垂直方向） |
| 接线端子 | 螺钉端子，扭矩 0.5–0.6 N·m |
| 线缆规格 | 0.25–2.5 mm²（24–14 AWG）屏蔽铜线，耐温 ≥ 75 °C |
| 工作环境温度 | -20…55 °C（-4…131 °F） |
| 存储温度 | -40…85 °C |
| 相对湿度 | 5%–95% RH，无凝露 |
| 防护等级 | 开放式（IP00），控制柜内使用 |
| 外形尺寸 | 76.2 × 54.9 × 133.4 mm（H×W×D） |
| 重量 | 约 0.26 kg |
| 认证 | UL Listed、cUL、CE、CCC（中国强制认证）、C-Tick、KC、GOST、MARINE |
| 配套软件 | RSNetWorx for DeviceNet、Studio 5000 (Logix Designer) |
| 固件版本 | V3.005（最新发布） |
| 兼容控制器 | ControlLogix / CompactLogix（配 1756-DNB 等扫描模块）、PLC-5、SLC 500 等具备 DeviceNet 主站的控制器 |
| 直接替代型号 | ⚠️ 原厂未规划直接替代型号 (No planned RA replacement) |
产品深度介绍
控制柜里那台 1734-ADN 要是哪天 DeviceNet Status LED 变红，整排挂在它右边的 POINT I/O 模块——DI、DO、AI、AO——会瞬间从控制器扫描表里消失。这种时刻，找一块同型号、拨码地址一致、插上 DIN 轨就能恢复通信的库存件，比重新规划整个 DeviceNet 网络现实得多。

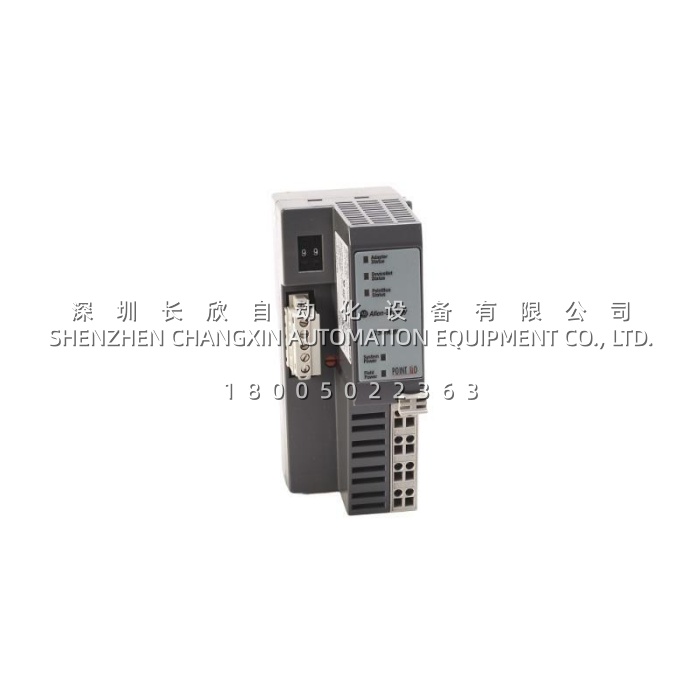

1734-ADN 是 Allen-Bradley POINT I/O 系列里最早的 DeviceNet 网络适配器，定位很特别——它同时扮演两个角色：在主 DeviceNet 干线上是从站 (Slave)，接受 1756-DNB、1769-SDN 或 Logix 控制器扫描模块的轮询；在本地 POINTBus 背板上又是主站 (Scanner)，管理挂在它右边最多 63 个 POINT I/O 模块的数据交换 。这种”一身二面”的架构，让一组分散的 I/O 模块在主机看来只是 DeviceNet 网络上的单个节点——极大简化了网络拓扑和上位配置 。
它的硬实力可以用几个数字说话：248 字节输入 + 248 字节输出的数据容量，足以映射 504 个 I/O 点 ；125/250/500 Kbps 三档速率自适应，最长通信距离 500 米 ；POINTBus 对外供电能力最大 10 A，可驱动整排 I/O 模块 。24 V DC 供电、8.1 W 最大自功耗、-20…55 °C 工作温度、IP00 开放式结构——这是一块为控制柜内长期运行而生的工业通信适配器。
需要说明的是，1734-ADN 已经走到生命周期终点。罗克韦尔官网明确”无规划的原厂替代型号” ——这意味着它不会像某些停产件那样有官方的”接班人”，客户要么采购库存件延续现有系统，要么做网络架构的整体迁移。对于前者，我们提供的库存件经过严格的通电与通信测试，确保上电即恢复。
