产品核心摘要

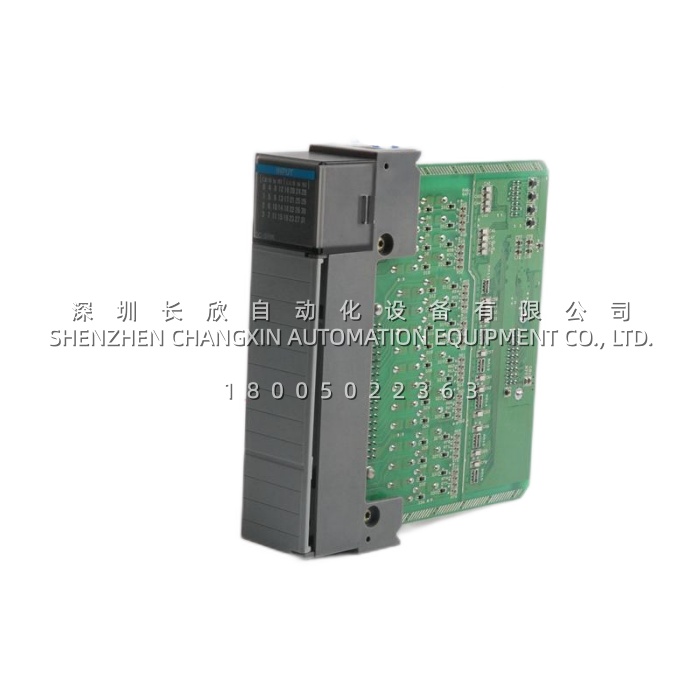

- 型号：1746-NI16V（Series A）
- 品牌：Allen-Bradley（罗克韦尔自动化 Rockwell Automation）
- 系列：Bulletin 1746 SLC 500 模拟量 I/O
- 核心功能：一个槽位收 16 路电压信号，转成 SLC 处理器能读的数字量
- 产品类型：电压型模拟量输入模块（Analog Voltage Input Module），16 通道单端
- 关键规格：16 位分辨率（312 µV/字）；四档电压量程可软件选；8 档低通滤波（6-250 Hz）；背板 5 V 取 125 mA、24 V 取 75 mA
- 平台状态：SLC 500 属遗留（legacy）平台，原厂不再推广新系统，市场以全新库存件与测试拆机件为主—具体生命周期状态以罗克韦尔官网实时查询为准
关键技术规格
| 参数项 | 参数值 | 说明 |
|---|---|---|
| 输入通道 | 16 路，单端（Single-ended） | 通道之间不隔离，共用模拟量公共端 |
| 可选电压量程 | ±10 V DC、0-10 V DC、0-5 V DC、1-5 V DC | 软件配置，逐个通道可选 |
| 分辨率 | 16 位，输入分辨率 312 µV | 部分渠道误写为 312 mV，官方为微伏级 |
| 显示分辨率 | 1 mV | 工程单位格式下 |
| A/D 转换方式 | Sigma-Delta（三角积分） | 抗工频干扰能力好 |
| 输入阻抗 | 20 MΩ（官方用户手册 1746-UM001） | 高阻抗，对信号源负载小；渠道标 1 MΩ / 20 kΩ 均不符 |
| 共模电压范围 | ±10.25 V（相对模拟量公共端）；任意两信号端间 20.5 V | 单端输入时注意此上限 |
| 最大无损伤输入电压 | ±30 V（任意两端子之间） | 超过可能损坏模块 |
| 最大输入电流 | ±30 mA | 模拟量公共端与任意输入端之间 |
| 模块误差（全温区 0-60 °C） | 电压输入类型 ±0.1% 满量程 | 另有资料标 0.08% @25 °C / 0.15% @60 °C，以手册为准 |
| 输入失调温漂 | 90 µV/°C | — |
| 增益温漂 | 15 ppm/°C | — |
| 输入滤波频率 | 6 / 10 / 20 / 40 / 60 / 80 / 100 / 250 Hz 共 8 档 | 低通数字滤波，可编程 |
| 阶跃响应 | 9-630 ms（随滤波频率变化） | 250 Hz 最快，6 Hz 最慢 |
| 模块更新时间 | 随启用通道数与滤波设置变化 | — |
| 开路检测时间 | 小于 5 秒 | 可用于断线诊断 |
| 数据格式（可选） | 工程单位、PID 标度（0-16,383）、比例计数（-32,768 至 +32,767）、比例计数用户自定义（仅 Class 3）、1746-NI4 数据格式 | 配置灵活性高 |
| Class 1 模式 | 占用 8 输入字 + 8 输出字 | 固定式/SLC 5/01 只能用 Class 1 |
| Class 3 模式 | 占用 32 输入字 + 32 输出字 | SLC 5/02 及以上可用，官方建议尽量用 Class 3 |
| 背板电流 | 5 V DC：125 mA；24 V DC：75 mA | 机架电源核算必算项 |
| 背板功耗 | 最大 2.425 W（0.625 W @5 V + 1.8 W @24 V） | 热耗散约 2.43 W |
| 隔离电压 | 500 V AC / 710 V DC，测试 60 秒 | 现场侧对背板 |
| 槽位 | 除 0 号槽（处理器槽）外任意 I/O 槽 | — |
| 指示灯 | 5 个绿色 LED：1 个模块状态 + 4 个（每 4 通道一组） | — |
| 工作温度 | 0 至 +60 °C（官方安装说明 1746-IN001） | 部分渠道标 -25 °C 起，以手册为准 |
| 存储温度 | -40 至 +85 °C | — |
| 相对湿度 | 5% 至 95% 非凝露 | — |
| 推荐电缆 | Belden #8761 或同等规格 | 屏蔽双绞线 |
| 用户手册 | 1746-UM001 | 安装说明 1746-IN001 |
