产品核心摘要

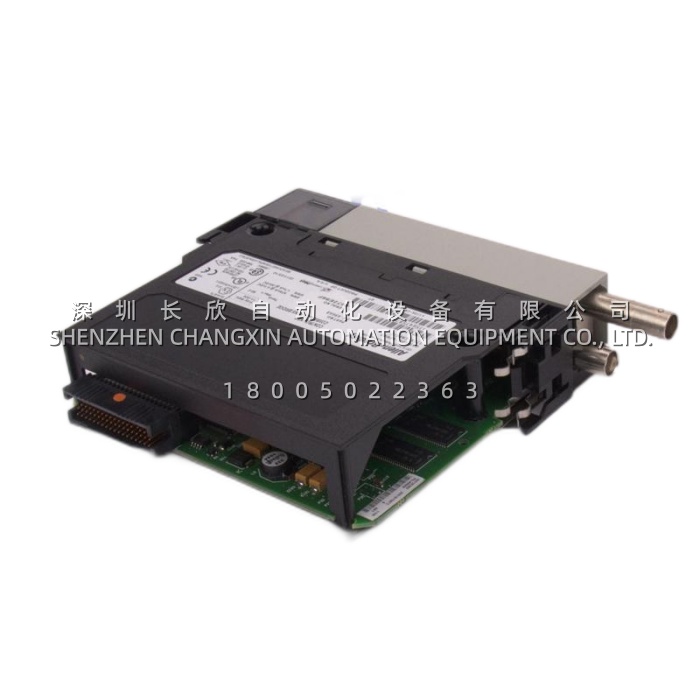

- 型号: Allen-Bradley 1756-HSC, Series A
- 品牌: Allen-Bradley（Rockwell Automation）
- 系列: ControlLogix（1756 系列）专用 I/O 模块
- 核心功能: 高速脉冲计数、正交编码器解码、频率/速率测量
- 成色: 全新原装（New Surplus），非翻新
- 产品类型: 高速计数模块（High Speed Counter Module），36 针
- 关键规格: 2 计数器 / 每通道 3 输入（A、B、Z）/ 4 点输出 | 计数 1 MHz、编码器 250 kHz | 计数范围 0–16,777,214
- 固件对应: Series A 对应固件 1.x/2.x；Series B 对应固件 3.x（需 RSLogix 5000 v18+）
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | Allen-Bradley 1756-HSC, Series A |
| 制造商 | Rockwell Automation / Allen-Bradley |
| 产品类型 | 高速计数模块（High Speed Counter Module） |
| 所属系列 | ControlLogix（1756 系列） |
| 计数器通道数 | 2 个独立计数器 |
| 每通道输入 | 3 路（A、B、Z；Z 可用于门控 / 复位） |
| 输出点数 | 4 点（源型，每 2 点一组） |
| 计数范围 | 0 – 16,777,214 |
| 最高计数频率 | 1 MHz（计数器模式，A 输入，5 V DC，脉宽 >500 ns） |
| 速率测量模式 | 500 kHz（A 输入） |
| 编码器模式 | 250 kHz（A/B 输入，X1 或 X4 正交解码） |
| 滤波使能时 | 70 Hz（官方参数；部分老资料标 50 Hz，需以手册为准） |
| 工作模式 | 计数器、速率测量、编码器（X1/X4 正交、脉冲+方向）、去抖滤波 |
| 输入电压 | 5 V 档：4.5–5.5 V DC；12/24 V 档：10–26.4 V DC（部分资料标 10–31.2 V） |
| 输入电流 | 最小 4 mA，标称 15 mA |
| 输出规格 | 20 mA @ 4.5–5.5 V DC；1.0 A @ 10–31.2 V DC |
| 输出控制 | 每个计数器最多分配 2 点输出，每点可设 2 组”开”预置值和 2 组”关”预置值 |
| 输出延时 | OFF→ON：标称 20 μs / 最大 50 μs；ON→OFF：标称 60 μs / 最大 300 μs |
| 数据更新 | 2 ms（计数器模式默认值，各模式确定） |
| 背板电流 | 300 mA @ 5.1 V；3 mA @ 24 V |
| 背板总功耗 | 1.6 W（部分资料标 1.9 W） |
| 最大功耗 | 5.6 W @ 60 °C |
| 隔离电压 | 输入组对背板 125 V 连续（基本绝缘）；输入组间 30 V 连续 |
| 短路保护 | 无（输出）；过载需排除后重新上电恢复 |
| 反接保护 | 有（接反可能永久禁用输出，需注意） |
| 可拆卸端子块 | 1756-TBCH（笼式弹片）或 1756-TBS6H（弹簧直插） |
| 推荐电缆 | 常规 Belden 8761；>100 kHz 或 >100 ft 建议 Belden 9182（150 Ω） |
| 线径 | 0.33–1.3 mm²（22–16 AWG）屏蔽线；TBCH 单端子最多 2 根，TBS6H 单端子 1 根 |
| 工作温度 | 0 °C 至 60 °C |
| 存储温度 | −40 °C 至 85 °C |
| 相对湿度 | 5–95%，非凝露 |
| 抗振 / 抗冲击 | 2 G @ 10–500 Hz；运行 30 G / 非运行 50 G |
| 认证 | CE、UL、cUL、CSA、KC、Marine、RCM |
| 生命周期 | Active（在产，Preferred 优选产品） |
