关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 1756-IC16 | Allen-Bradley型号标识 |
| 制造商 | 罗克韦尔自动化 (Allen-Bradley) | 美国品牌，产地马来西亚 |
| 所属系列 | ControlLogix | 适配1756机架，单槽位 |
| 输入点数 | 16点 | 8点/组，共2组 |
| 输入电压范围 | 30 – 60V DC | 标称48V DC，60°C时上限为55V |
| 输入类型 | 沉式 (Sinking) | 电流从现场设备流入模块 |
| 导通电流 (最小) | 2mA @ 30V | |
| 导通电流 (最大) | 7mA @ 60V | |
| 关断状态最大电流 | 1.5mA | |
| 输入延时 (OFF→ON) | 1ms + 可选滤波时间 | 硬件延迟 |
| 输入延时 (ON→OFF) | 4ms + 可选滤波时间 | 硬件延迟 |
| 可选滤波时间 (OFF→ON) | 0, 1, 2 ms | 可配置 |
| 可选滤波时间 (ON→OFF) | 0, 1, 2, 9, 18 ms | 可配置 |
| 通道间隔离 | 250V连续隔离 | 8个输入为一组隔离 |
| 背板电流消耗 | 5V: 100mA / 24V: 3mA | |
| 最大功耗 | 5.2W @ 60°C | |
| 热耗散 | 17.73 BTU/hr | |
| 接线端子座 | 1756-TBNH 或 1756-TBSH | 20针可拆卸端子排 |
| 工作温度 | 0°C ~ 60°C | |
| 重量 | 约0.14 kg |
产品深度介绍

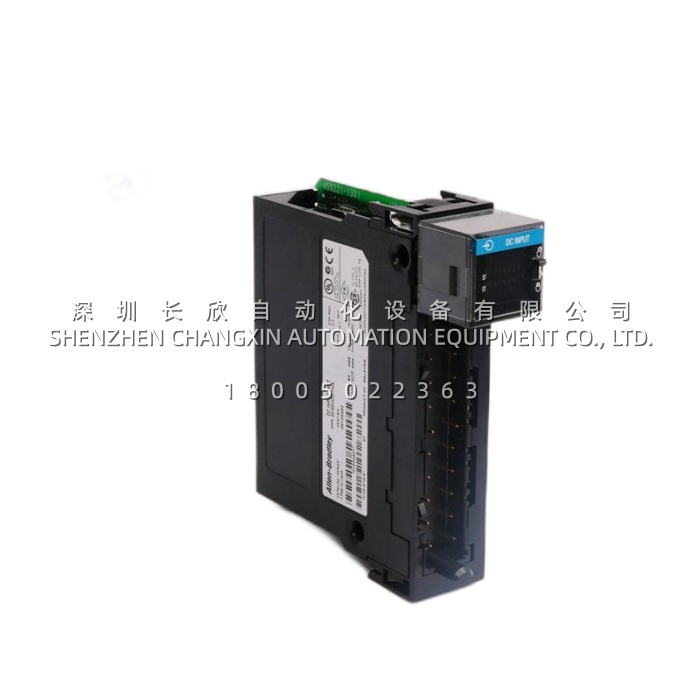

1756-IC16 是罗克韦尔ControlLogix平台的一款16点数字量直流输入模块，说白了就是给PLC系统接现场信号用的——把传感器、按钮、限位开关这些设备的通断状态，转成PLC能识别的电信号。模块采用沉式输入 (Sinking)，意味着电流从现场设备流向模块的公共端，这是48V DC控制回路里很常见的接法。它插在ControlLogix机架的任何一个槽位上，通过背板与处理器通信，不需要额外供电。
这模块有几个设计细节值得说一下。第一是宽电压输入范围：30-60V DC的输入范围让它能适应不同的现场电源情况，标称48V DC正好匹配很多老式设备的控制回路电压 。第二是可配置的数字滤波：工程师可以通过软件针对OFF→ON和ON→OFF分别设置不同的滤波时间，ON→OFF方向甚至可以选择0、1、2、9、18ms五档 。这个功能在应对现场信号抖动或电磁干扰时非常实用，可以直接在模块层面滤掉毛刺，不需要在程序里写定时器做防抖，节省处理器资源也简化了编程逻辑。第三是分组隔离：16个输入点按8点/组进行隔离，组间耐压250V连续 ，这在同一个模块同时接入不同电源回路的信号时能有效防止串扰和地环路问题。
