产品核心摘要

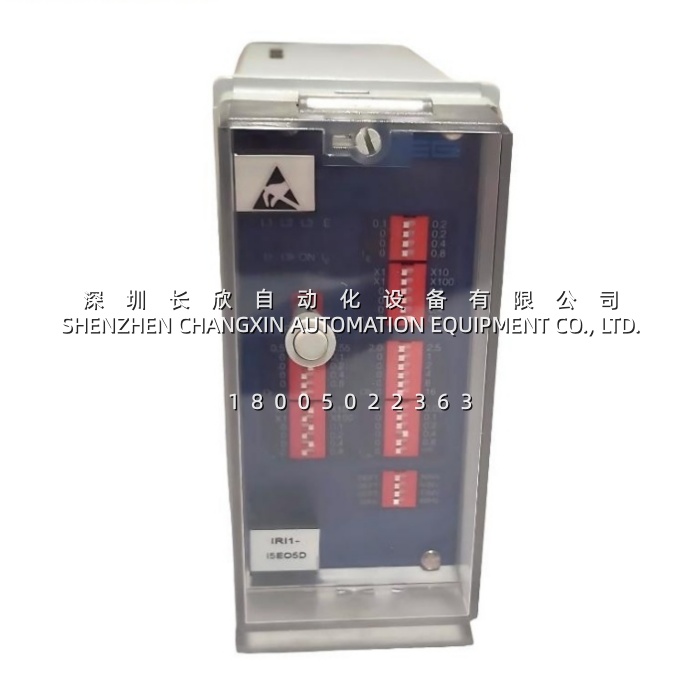

- 型号: IRI1-I5E05D
- 品牌: Woodward（伍德沃德）
- 系列: IRI 高技术系列（High Tech Range，源自德国 SEG 继电器技术传承）
- 核心功能: 检测接地差流，输出跳闸与报警触点
- 产品类型: 微机型接地故障继电器（ANSI 50N/51N）
- 关键规格: 额定 5 A CT 输入 / 辅源 230 V AC/DC / 前面板 IP54
- 成色: 全新原装，非翻新
- ⚠️ 已停产型号，现货库存有限，建议按备件计划提前锁定
关键技术规格
| 参数项 | 规格值 | 依据/来源 |
|---|---|---|
| 型号与变体 | IRI1-I5E05D；同系列含 IRI1-ER（单相）、IRI1-3ER（三相） | 官方手册 |
| 保护功能 | ANSI 50N/51N；限制接地故障（64REF）、零序差动 | |
| 额定 CT 输入 | 5 A（I5 后缀；系列另有 1 A 版本） | |
| 整定范围 | 5% ~ 82.5% × IN，步进 2.5%（手册值）；部分渠道标注 0.05–5 A 可调 | |
| 时间特性 | 定时限 / 反时限（IDMT，IEC 60255）；5 倍整定值以上约 30 ms | |
| 辅助电源 | 230 V AC/DC 通用；系列另有 24 V / 110 V 档（16–60 VAC / 16–80 VDC） | |
| 输出触点 | 2 组 SPDT（D1/C1/E1、D2/C2/E2），250 VAC / 5 A | |
| 滤波能力 | 输入低通+带通滤波，抑制谐波与直流分量；2 次谐波抑制比 >4 | |
| 工作温度 | -20 ~ +60 °C（储存 -40 ~ +85 °C） | |
| 防护等级 | 前面板 IP54，接线侧 IP20 | |
| 尺寸/重量 | 260 × 72 × 138 mm，约 0.7–1.5 kg（渠道记载不一，以实物为准） | |
| 安装方式 | 面板 / 门挂 / 19 英寸机架，可抽出式插件结构 | |
| 整定方式 | 前面板 DIP 开关 + 内部编码跳线，无需电脑 | |
| 认证 | CE / UL / IEC 60255（以铭牌为准） |
