关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | MRU3-11D |
| 制造商 | Woodward（美国，原 Basler Electric） |
| 产品类型 | 三相电压保护继电器 / 电动机保护继电器 |
| 被测电压 | 三相 AC，最高 660 V（部分资料标注 600 V，以手册为准） |
| 测量方式 | 660 V 直接接入，无需外部 PT / VT |
| 监视功能 | 相序检测（正序/反序）、缺相保护（任意一相缺失）、反相保护 |
| 辅助电源电压 | AC 24–240 V 或 DC 24–240 V（通用宽范围输入） |
| 频率适应 | 50 / 60 Hz 兼容 |
| 输出触点 | 2 组转换触点（C/O，Changeover） |
| 触点容量 | 5 A @ 250 VAC |
| 动作特性 | 任一相缺失即切断输出；相序错误时阻止输出建立 |
| 指示 | 面板 LED（电源指示 + 故障状态指示） |
| 安装方式 | DIN 导轨安装 / 面板嵌入式安装 |
| 接线方式 | 可拆卸接线端子，便于维护更换 |
| 尺寸 | 约 70 × 35 × 90 mm（紧凑型） |
| 重量 | 约 0.15–0.2 kg |
| 工作温度 | –20°C 至 +60°C |
| 存储温度 | –40°C 至 +85°C |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE、UL/cUL |
| 原产地 | 美国 |
| 状态 | 已停产，提供替换与升级支持 |
产品深度介绍
开篇策略：技术定位直入

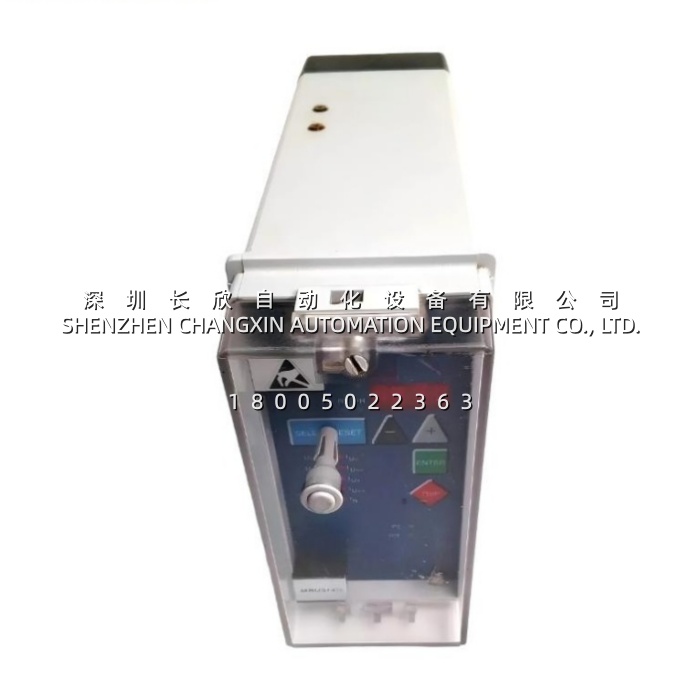

MRU3-11D 属于伍德沃德 MRU3 系列三相电压保护继电器，定位是发电机出口、电动机馈线和配电柜里的”电源体检员”。它直接并联在三根相线上，实时判断电压是否存在、相序是否正确，一旦出问题立刻断开输出触点。
为什么这块小模块在存量机组里被反复点名？两个硬指标：最高 660 V 直接接入、24–240 V AC/DC 宽范围辅助电源。第一条意味着不用配外部 PT/VT，三相 660 V 以下系统直接接进去就能用，省掉一组互感器和接线；第二条意味着同一型号能通吃 24 V 控制电源和 240 V 照明电源两种柜子，备件不用分两种库存。输出侧是 2 组转换触点、5 A @ 250 VAC，直接串进接触器线圈回路或 DCS 停机逻辑都够用。
保护逻辑分两层。第一层是缺相：任一相电压缺失，触点立即切断，防止电机单相运行烧绕组——这是三相电机最常见的致死原因。第二层是相序与反相：发电机并机或电机换相后相序错了，输出不会建立，直接把电机反转的风险挡在启动之前。面板 LED 把电源状态和故障类型分开指示，现场排查不用带表。
不足：已停产，属存量维修备件，新项目应评估升级替代方案；只监视电压，不测电流、不做过载热保护，完整的电机保护还得配热继或综合保护单元；动作阈值和延时不可调（属固定设定型），工况特殊的场景需外加分压或逻辑。
