关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | MRU3-11D |
| 制造商 | Woodward（美国） |
| 产品类型 | 数字式三相电压保护继电器 |
| 对应 ANSI 编号 | 27（欠压）、59（过压）、47（相序/不平衡） |
| 测量电压范围 | 0–690 VAC（适配 100/230/400/690 V 系统） |
| 额定频率 | 40–70 Hz（50/60 Hz 自适应） |
| 测量精度 | ≤ ±1% 额定电压 |
| 辅助电源 | 24 VDC（±20%）或 85–265 V AC/DC 宽范围 |
| 保护功能 | 过压、欠压、相不平衡、相序错误、缺相 |
| 欠压整定 | 0.7–1.0 × Un 可调 |
| 过压整定 | 1.0–1.3 × Un 可调 |
| 不平衡度整定 | 5–20% 可调 |
| 延时 | 两段定值 + 独立延时，0.1–10 s 可调 |
| 序分量监测 | 正序 / 负序 / 零序电压（U1/U2/U0）实时计算 |
| 参数组 | 双参数组，可存储两组独立定值 |
| 继电器输出 | 1 × SPDT 跳闸继电器，5 A / 250 VAC |
| 数字输出 | 2 路独立告警 / 跳闸输出 |
| 模拟输出 | 4–20 mA（电压变送） |
| 通讯接口 | RS485，Modbus RTU |
| 数字滤波 | 离散傅里叶（DFT）滤波，抑制谐波与直流分量 |
| 状态指示 | LED 指示电源、故障类型、跳闸/告警 |
| 安装方式 | DIN 导轨 / 面板安装（35 mm DIN 导轨，EN 50022） |
| 外形尺寸 | 108 × 70 × 115 mm（部分渠道标注 150×100×65 mm，以实物为准） |
| 重量 | 约 0.4 kg（部分渠道标注 1.5 kg，口径不一） |
| 工作温度 | −20°C ~ +60°C |
| 存储温度 | −40°C ~ +85°C |
| 防护等级 | IP20（外壳） |
| 认证 | CE、UL、RoHS |
| 质保 | 原装 12 个月 |
注：尺寸与重量在不同供货渠道资料中存在明显差异（108×70×115 mm / 0.4 kg 与 150×100×65 mm / 1.5 kg 两种口径），下单前请以实物铭牌与包装标签为准。
产品深度介绍

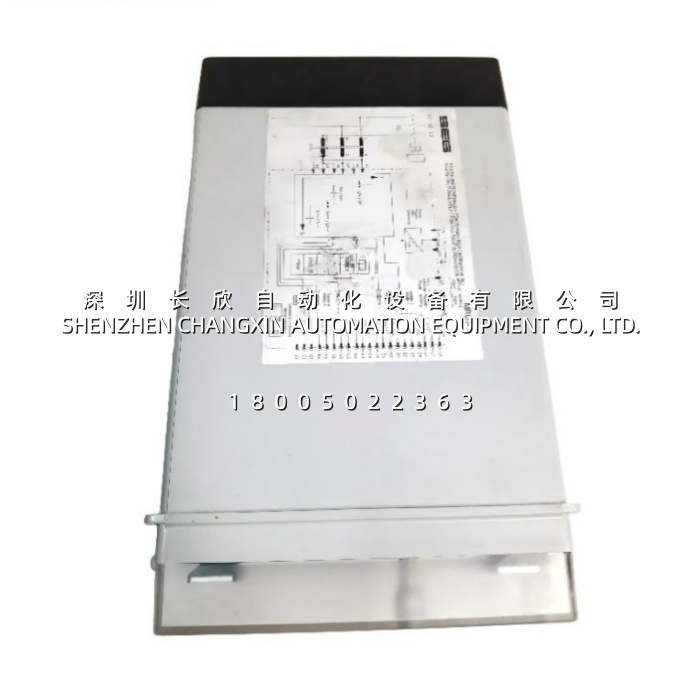

Woodward MRU3-11D 是伍德沃德 MRU3 系列里的一款数字式三相电压保护继电器，ANSI 编号 27 / 59 / 47 对应的欠压、过压、相不平衡与相序保护它全有。它直接接在 CT / PT 二次侧，实时算正序、负序、零序电压，一旦电压越限或相序异常就驱动内部 SPDT 跳闸继电器（5 A / 250 VAC）和两路独立数字输出，同时把电压值以 4–20 mA 送出去，经 RS485 Modbus RTU 上 SCADA。发电机出口、变压器高压侧、中低压母线、重要负荷回路——凡是要”电压一不对就先切掉”的地方都用得上。
它的实际价值在可配置性。欠压 0.7–1.0 × Un、过压 1.0–1.3 × Un、不平衡 5–20%，每段都有独立延时 0.1–10 s，两段定值加独立时限，能躲过电机启动、变压器合闸这类瞬时压降而不误跳。双参数组可以存两套定值，一套给并网运行、一套给孤岛/黑启动，切换工况不用重新整定。DFT 数字滤波把非线性负载带来的谐波和直流分量滤掉，现场最常见的”电压没超却老误报”问题，多半靠这个解决。
