本特利350015 106M1079-01电源模块故障诊断与更换指南
产品概述与技术参数

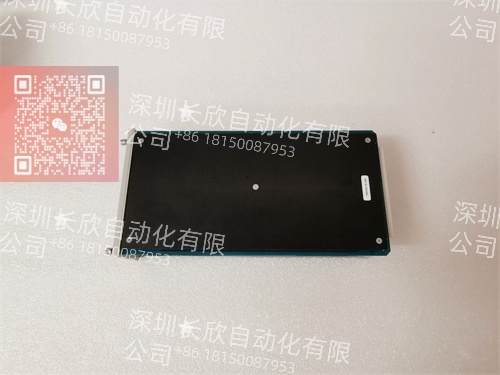

本特利350015 106M1079-01电源模块是3500系列机械保护系统的核心组件之一，作为半高模块必须安装在机架左侧的指定插槽中。该模块采用先进的电源管理技术，支持交流和直流两种输入形式，兼容世界各地电压源，并内置行噪声滤波功能，确保为整个监测系统提供稳定可靠的电力供应。
主要技术参数：
输入电压范围：
交流输入：85-132VAC或175-264VAC
高压直流输入：88-140VDC
低压直流输入：20-30VDC
工作温度范围：-30°C至65°C
湿度范围：95%非冷凝
输入频率：47-63Hz
满框架电流消耗：2.3-10A(视输入电压类型而定)
该模块支持单电源或冗余双电源配置，当安装两个电源时，下部插槽的电源作为主电源，上部插槽的电源作为备用电源，确保系统运行的连续性。
常见故障类型与诊断方法
常见故障类型
本特利350015 106M1079-01电源模块在实际使用中可能出现的故障主要包括以下几类：
输入电压异常：包括过压、欠压和电压波动超出允许范围，这通常由电网不稳定或电源输入模块(PIM)故障引起。
过温保护：当模块内部温度超过安全阈值时会触发保护机制，常见原因包括散热不良、环境温度过高或风扇故障。
输出异常：输出电压不稳定或无法达到设定值，可能由内部电路故障、过载或电池电流检测错误导致。
通讯中断：与监控系统的通讯故障，通常由地址设置错误、地线连接不良或重载引起。
LED状态异常：OK灯熄灭、Bypass灯亮起等状态指示异常。
系统化诊断流程
初步检查：
观察前面板LED状态：OK灯应常亮表示运行正常；TX/RX灯应规律闪烁表示通讯正常；Bypass灯亮起表示部分功能被旁路。
检查环境温度、散热风扇运行状态及通风情况。
软件诊断：
使用3500组态软件查看Verification窗口，获取框架状态和卡件输出的详细信息。
检查系统事件列表，重点关注严重程度为0和1的事件。
硬件检测：
测量输入电压是否在允许范围内
检查电源连接是否牢固，端子有无氧化
使用万用表检测输出电压是否正常
高级诊断：
启动监视器自检功能(注意自检期间监视器将暂时离线)
检查固件版本，必要时进行升级
更换操作指南
更换前准备
安全措施：
确认系统已做好断电准备(对于单电源系统)
准备绝缘工具和防护装备
确保工作区域清洁、干燥
备件确认：
确保新电源模块型号与旧模块完全一致
检查新模块外观无损坏，接口无变形
系统状态记录：
记录当前所有配置参数
拍摄接线照片作为参考
详细更换步骤
单电源系统更换：
通知相关人员即将进行的电源更换操作
确认系统可以短暂中断(或准备临时电源)
按下电源模块释放按钮并小心拉出旧模块
将新模块沿导轨推入插槽直至锁定到位
检查前面板LED状态是否恢复正常
双电源系统更换：
确认系统运行正常(双电源配置允许热插拔)
直接拔出故障模块(系统会自动切换至备用电源)
插入新模块，系统会自动识别并重新平衡负载
观察约5分钟确认新模块工作稳定
更换后验证：
使用组态软件验证新模块状态
检查所有监测通道是否恢复正常
记录更换时间和操作人员信息
关键注意事项
安装位置：必须安装在机架左侧指定插槽，错误安装可能导致系统无法识别。
电源类型匹配：确保新模块的输入电压类型与系统配置一致(交流/直流，电压等级)。
固件版本：新旧模块固件版本差异可能导致兼容性问题，必要时进行固件升级。
接地要求：必须确保系统单点接地良好，避免接地回路干扰。
环境控制：更换后24小时内密切观察模块温度，确保散热正常。
维护与优化建议
日常维护要点
定期检查：
每月检查一次电源模块外观、连接器和散热状况
每季度清洁一次散热风扇和滤网
每年进行一次全面的性能测试
状态监控：
建立电源模块运行日志，记录电压、电流和温度数据
设置阈值报警，及时发现异常趋势
环境管理：
确保机柜通风良好，环境温度不超过30°C
保持工作区域清洁，避免导电性灰尘积聚
专家建议
冗余配置：对于关键应用，强烈建议采用双电源冗余配置，提高系统可用性。
预防性更换：根据运行时间和负载情况，建议每5-8年进行预防性更换，避免突发故障。
培训与演练：定期对维护人员进行电源模块更换演练，确保熟悉应急流程。
备件管理：保持至少一个同型号电源模块作为备件，确保快速响应。
技术更新：关注本特利官方发布的技术公告和固件更新，及时应用改进措施。
实际应用案例
某大型石化企业的3500监测系统曾出现电源模块故障导致部分监测通道失灵的案例。通过以下步骤成功解决问题：
故障现象：系统报警显示”电源模块异常”，部分监测通道数据丢失。
诊断过程：
检查发现OK灯熄灭，Bypass灯亮起
使用组态软件查看系统事件，记录到电源欠压事件
测量输入电压发现波动超出允许范围
解决方案：
首先检查并稳定了电网供电
更换了故障的350015 106M1079-01电源模块
重新配置了电源参数
后续改进：
加装了在线式UPS稳定电网供电
将单电源系统升级为双电源冗余配置
建立了更严格的电源巡检制度
该案例表明，正确的故障诊断和规范的更换操作能有效恢复系统功能，而预防性措施可显著降低类似故障的发生概率。
