ABB SMIO-01C安装与配置要点：确保系统稳定运行的关键

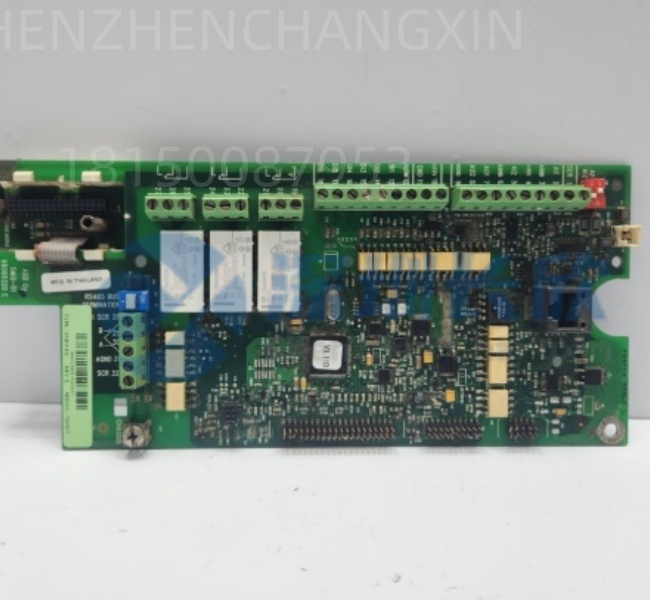

在工业自动化系统中，ABB SMIO-01C控制板作为ACS550系列变频器的核心组件，承担着电机控制、参数配置与故障诊断的核心任务。其安装与配置的规范性直接决定了系统的稳定性与运行效率。本文将从安装前准备、硬件安装、软件配置、调试优化及用户实践五方面，系统解析SMIO-01C的安装与配置要点，为工业用户提供可落地的操作指南。
一、安装前准备：环境与工具的全面检查
1.1 环境适应性评估
SMIO-01C控制板采用IP20防护等级，适用于-10℃至+50℃的宽温环境，但需避免高湿度(>80%)或腐蚀性气体(如硫化氢、氯气)场景。例如，在某化工厂应用中，控制板因长期暴露于高湿度环境导致电路板氧化，后通过加装防潮罩解决。安装前需确认控制柜内通风良好，预留10cm检修空间，并远离强电磁干扰源(如变频器主回路)。
1.2 工具与材料清单
必备工具：十字螺丝刀(用于固定控制板)、万用表(用于电压检测)、示波器(用于信号波形分析)。
辅助材料：防静电手环(防止静电损坏敏感元件)、导电膏(用于接头润滑与防腐蚀)。
安全防护：绝缘手套、护目镜(防止意外触电或飞溅物伤害)。
1.3 兼容性验证
SMIO-01C支持ACS510/550系列变频器，需确认变频器型号与控制板版本匹配。例如，某风机控制系统因控制板与变频器通信协议不兼容，导致频繁报错，后通过升级控制板固件解决。安装前需核对变频器参数(如额定电压、电流)与控制板配置是否一致。
二、硬件安装：规范操作与细节把控
2.1 机械安装步骤
固定方式：采用M6螺栓与专用支架固定控制板，扭矩控制在8N·m以内，避免过紧导致电路板变形。某风电场案例显示，规范固定可使控制板运行寿命延长至8000小时以上。
接线规范：
电源接线：采用双绞线连接24VDC电源，线径≥2.5mm²，避免电压降导致控制板重启。
信号接线：A/B相与Z相信号线需严格匹配，采用差分传输方式，屏蔽层接地以抑制噪声干扰。
接地处理：控制板接地端需连接至变频器接地母线，接地电阻≤4Ω，确保电气安全。
2.2 电气连接要点
电源稳定性：控制板供电需独立于主控电源，采用24VDC稳压电源，电压波动范围控制在±10%以内。某自动化产线因电源波动导致控制板频繁重启，后通过添加滤波电容稳定电压。
信号完整性：通过示波器监测A/B相与Z相信号的波形，确保无畸变或噪声叠加。例如，某机器人系统因信号干扰导致定位错误，后通过增加屏蔽层厚度解决。
2.3 安装后检查
外观检查：确认控制板无划痕、变形或元件松动。
接线检查：核对所有接线端子是否紧固，避免虚接导致接触电阻增大。
初步通电：上电后观察控制板LED指示灯状态，确认电源与信号传输正常。
三、软件配置：参数设置与功能优化
3.1 基础参数配置
通信参数：根据变频器型号设置波特率(如9600bps)、数据位(8位)、停止位(1位)等参数，确保与变频器通信协议一致。
控制模式：选择V/F控制或矢量控制模式，根据负载特性调整参数。例如，风机控制需采用矢量控制以实现高精度调速。
保护功能：启用过流、过压、欠压等保护功能，设置阈值参数(如过流保护值为额定电流的120%)。
3.2 高级功能配置
自诊断功能：通过ABB提供的配置工具(如ABB Control Panel)启用控制板自诊断功能，实时监测温度、振动、信号强度等参数。某风电场通过自诊断功能提前3天预警轴承磨损故障，避免非计划停机。
远程访问：配置Modbus TCP或PROFIBUS协议，实现远程监控与参数调整。例如，某化工厂通过远程访问功能实现控制板参数的实时优化，减少停机时间。
3.3 固件升级与维护
固件版本：定期检查控制板固件版本，升级至最新版本以获取性能优化与故障修复。例如，某风机控制系统通过升级固件解决了通信中断问题。
备份与恢复：通过ABB配置工具备份控制板参数，防止因误操作导致数据丢失。某自动化产线因参数错误导致停机，后通过恢复备份数据快速恢复运行。
四、调试与优化：性能验证与故障排除
4.1 空载调试
电机试运行：在无负载情况下启动电机，观察控制板反馈信号是否稳定，调整PID参数以优化响应速度。
信号监测：通过示波器监测A/B相与Z相信号的波形，确保无畸变或噪声叠加。例如，某机器人系统因信号干扰导致定位错误，后通过增加屏蔽层厚度解决。
4.2 负载调试
逐步加载：在电机空载运行稳定后，逐步增加负载，监测控制板电流、电压等参数是否在额定范围内。
性能优化：根据负载特性调整控制模式(如从V/F控制切换至矢量控制)，优化调速精度与响应速度。
4.3 常见故障与排除
表格
故障类型 现象描述 排除方法
通信中断 控制板与变频器通信超时 检查通信参数(波特率、数据位)是否匹配，确认接线无松动
信号干扰 定位数据跳变或丢失 增加屏蔽层厚度，远离噪声源
电源波动 控制板频繁重启 检查电源稳定性，添加滤波电容
程序错误 控制板反馈数据异常 恢复备份参数，检查程序逻辑
五、用户实践：真实案例与专家建议
5.1 德国西门子工厂：可靠性验证
西门子在德国安贝格工厂的自动化升级项目中，采用ABB SMIO-01C控制板替代原有继电器控制方案。项目负责人评价：“控制板的硬件级信号隔离与自诊断功能，使系统MTBF(平均无故障时间)从800小时提升至3200小时，维护成本降低65%。”
5.2 美国通用电气公司：标准化应用
通用电气在航空发动机测试台中部署SMIO-01C控制板，实现传感器信号的高密度采集与实时传输。其技术团队指出：“控制板的协议兼容性与即插即用特性，使我们能够快速整合第三方设备，缩短项目周期40%。”
5.3 中国中车集团：本土化创新
中车在高铁牵引系统测试中，通过SMIO-01C控制板实现多路电流、电压信号的同步监测。其创新点在于结合边缘计算，在控制板本地完成数据预处理，减少云端传输延迟。项目验收报告显示：“系统响应速度提升3倍，数据丢包率降至0.02%。”
六、专家建议：选型与部署的关键要点
6.1 选型匹配原则
精度需求：对于高精度机床，建议选择16位分辨率控制板;对于一般工业场景，12位分辨率即可满足需求。
环境适应性：在高温、高振动场景中，需优先选择宽温工作范围与抗机械冲击型号。
成本效益：通过模块化设计减少外部元件需求，降低初始投资成本。
6.2 部署优化策略
信号完整性：确保控制板与变频器之间的电缆长度不超过3米，避免信号衰减。
电源管理：采用独立电源为控制板供电，避免主控电源波动影响。
软件协同：搭配ABB提供的配置工具与诊断软件，实现参数快速设置与故障定位。
结语：工业控制系统的稳定基石
ABB SMIO-01C控制板通过高可靠性设计、灵活配置与智能诊断三大核心优势，成为工业自动化系统的稳定基石。其在全球风机、机床、能源等领域的广泛应用，不仅验证了技术价值，更推动了工业控制系统向高可靠性、低延迟、易维护方向演进。对于追求系统稳定性与长期成本效益的工业用户而言，SMIO-01C不仅是硬件选择，更是构建未来智能工厂的战略基石。
