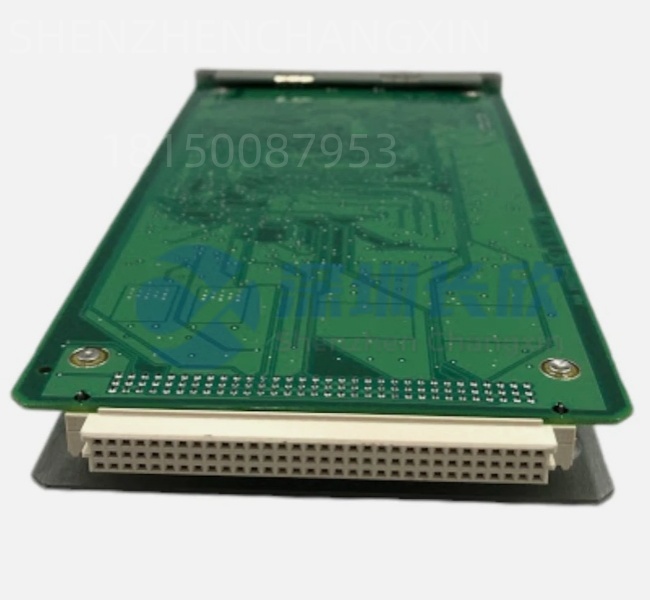

BENTLY 3500/32 125712-01 与3500监测器无缝集成 构建完整机械保护系统

在大型旋转机械的运行安全体系中，毫秒级的响应能力往往决定着设备是平稳运转还是灾难性损毁。汽轮机、压缩机、泵组和风机等关键机组一旦发生轴振动超标、轴位移异常或转速失控，若不能及时触发保护动作，轻则导致轴承烧毁、密封失效，重则引发转子断裂、火灾甚至人身伤亡。本特利内华达（Bently Nevada）3500/32 125712-01 继电器输出模块，作为3500 Machinery Protection System(机械保护系统)中的核心执行单元，凭借其高可靠性继电器设计、与3500框架的深度集成能力及灵活的逻辑组态功能，在全球数千套关键机组中持续承担着“最后一道安全屏障”的重任，与振动、位移、转速等监测卡协同工作，构建起完整、确定、可验证的机械保护闭环。

模块定位与技术架构：专为安全联锁而生

3500/32 并非普通继电器卡，而是专为满足IEC 61508/61511功能安全要求而设计的安全输出模块。其核心任务是将3500系统内部的保护逻辑判断结果，转化为可驱动外部跳闸电磁阀、主电机断路器或报警装置的硬接点信号。

关键技术特性包括：

4通道独立继电器输出，每通道支持常开(NO)与常闭(NC)触点，最大切换能力：2 A @ 30 VDC 或 250 VAC;

双通道可配置为“表决输出”（Voting），支持1oo2(二取一)、2oo2(二取二)等安全逻辑，提升系统可用性与安全性;

前面板LED状态指示：绿色表示模块正常，红色表示故障(如继电器粘连、线圈开路);

内置继电器健康自检（Relay Health Check）：上电及周期性测试触点是否粘连或开路，防止“拒动”或“误动”;

与3500/05系统管理器实时通信，所有输出状态、诊断事件均可在System 1软件中集中监控;

符合SIL 2 / SIL 3（依配置）功能安全等级，适用于高风险工业场景。

尤为关键的是，3500/32 的输出逻辑完全由3500框架内的保护算法驱动——例如，当3500/42振动卡检测到轴振超过预设跳闸值并持续2秒，3500/32 将立即动作，切断主电机电源，整个过程延迟通常小于100毫秒。

与3500监测器的无缝集成：构建确定性保护链路

3500/32 的价值不仅在于其硬件性能，更在于其与整个3500生态的深度协同：

即插即用识别：插入3500框架后，系统自动加载模块ID与默认配置;

图形化逻辑组态：通过Rack Configuration Software(RCS)，用户可直观地将任意监测卡(如3500/45转速卡、3500/53偏心度卡)的报警/跳闸输出映射至3500/32的指定继电器通道;

支持复杂保护策略：例如，“振动高 AND 转速 > 临界值”才触发跳闸，避免低速盘车时误动作;

事件顺序记录（SOE）：所有继电器动作时间戳精确至1毫秒，便于事故回溯分析。

“过去用PLC做保护，逻辑分散、诊断困难;3500/32让保护逻辑集中、透明、可审计，”一位LNG接收站设备主管表示，“这是本质安全的体现。”

实际应用案例：从火电厂到海上平台的可靠验证

案例一：1000 MW超超临界火电机组汽轮发电机组

该机组采用双冗余3500系统，每套配置两块3500/32.在一次轴承润滑失效事故中，轴振迅速上升，3500/42卡件在80 ms内判定跳闸条件成立，3500/32随即动作切断主汽门。“若延迟200 ms，转子可能已碰磨，”热控工程师指出，“3500/32的确定性响应救了整台机组。”

案例二：海上油气平台天然气压缩机

平台空间受限，安全要求极高。3500/32驱动压缩机防喘振阀与主电机跳闸回路，其SIL 2认证满足API 670标准。“海上维修成本极高，可靠性就是经济效益，”运维负责人坦言，“三年来零误动、零拒动。”

案例三：大型乙烯裂解装置急冷油泵

泵组振动监测直接关联ESD联锁。3500/32的双通道表决输出确保在单继电器故障时仍能安全停机。“审计时，TÜV专家特别认可我们的输出诊断记录完整性，”安全仪表工程师强调。

专家建议：最大化系统安全与可用性

“继电器是执行终端，但设计决定成败，”一位资深本特利系统顾问提出三点建议：

合理选择触点类型：跳闸回路优先使用常闭(NC)触点，遵循“失电跳闸”安全原则;

定期执行继电器健康测试：利用RCS软件触发自检，验证触点动作可靠性;

避免长距离驱动大感性负载：如需控制高压接触器，建议加装中间继电器隔离。

此外，在高振动环境(如靠近大型电机)，应确保模块安装牢固，并使用弹簧端子防止接线松动。

面向未来的持续支持与演进

尽管艾默生(Emerson)已推出新一代Asset Monitor平台，但3500系统因其成熟可靠，仍在全球大量关键机组中服役。3500/32 125712-01 持续获得原厂备件、固件更新与技术支持，并可通过System 1软件实现远程诊断与预测性维护。

结语：安全，始于每一次可靠的触点闭合

BENTLY 3500/32 125712-01 继电器输出模块的价值，不在于其结构简单，而在于它将复杂的保护逻辑转化为确定、可验证、可审计的物理动作。在无数个日夜运转的控制柜中，它默默守护着从万家灯火到能源命脉的每一台关键旋转设备。对于那些肩负着重大资产与安全责任的工程师而言，3500/32 不仅是一块输出卡，更是对“最后一道防线”这一安全承诺的坚实兑现——因为在机械保护的世界里，真正的安全，始于每一次毫秒级响应的可靠触点闭合。
