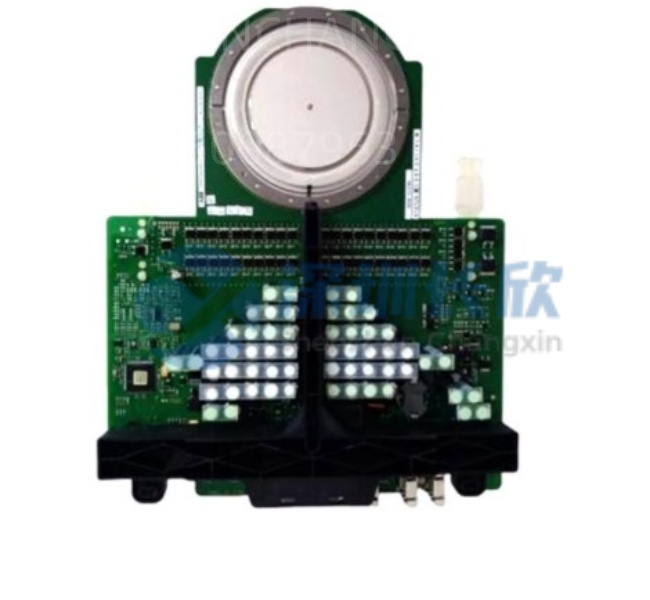

ABB 功率模块故障诊断：针对过温、短路、驱动故障等报警的排查思路与解决方案
在工业传动系统中，ABB变频器(如ACS800、ACS880系列)或伺服驱动器的核心——功率模块(通常指IGBT模块及其驱动电路)，承担着电能转换与电机控制的关键任务。一旦发生故障，轻则导致产线停机，重则引发设备损坏甚至安全事故。常见的故障报警如“过温（Overtemperature）”、“短路（Short Circuit）”、“驱动故障（Gate Drive Fault）”等，虽由控制系统直接报出，但其根本原因往往涉及电气、机械、散热及操作等多个维度。本文将结合真实工程经验，系统梳理ABB功率模块典型故障的排查逻辑与有效解决方案，助力用户快速恢复生产、延长设备寿命。
故障类型识别：从报警代码到现象分析
首先需明确，ABB驱动器的故障代码是诊断起点，而非终点。例如：
“DC OVERVOLTAGE” 或 “OVERTEMP”：可能源于再生能量无法释放或冷却失效;
“SHORT CIRCUIT” 或 “GROUND FAULT”：常由电机电缆破损、电机绕组击穿或模块内部IGBT短路引起;
“GATE DRIVER FAULT”：多指向驱动板供电异常、光耦老化或控制信号干扰。
某汽车焊装厂曾频繁报“SHORT CIRCUIT”，更换三次功率模块后问题依旧。最终发现是机器人拖链内电机电缆外皮磨损，间歇性对地短路。“报警指向模块，但病根在现场布线。”维护主管总结道。
排查第一步：外部因素优先——隔离“真故障”与“误触发”
约70%的功率模块报警并非模块本身损坏，而是外部条件异常所致。建议按以下顺序排查：
1. 检查电机与电缆
使用500 V兆欧表测量电机绕组对地绝缘电阻(应>1 MΩ);
检查电缆接头是否松动、氧化或进水;
观察拖链、穿线管内电缆是否有挤压、弯折过度。
2. 验证散热系统
清理散热器积尘，确保风道畅通;
测量风扇运转是否正常(ACS880内置风扇故障会触发“COOLING FAULT”);
环境温度是否超限(标准模块工作温度通常≤40°C，高温版本≤50°C)。
3. 审查负载与工艺
是否存在频繁急停、超负荷运行或堵转?
再生制动是否配置制动电阻?未配置时，减速过快会导致直流母线过压，间接引发保护停机。
某造纸厂复卷机频繁报“OVERTEMP”，实为纸幅张力突变导致电机瞬时过载，而非模块散热不良。优化张力控制曲线后，故障消失。
排查第二步：内部检测——判断模块是否真正损坏
若排除外部因素，需对功率模块本体进行检测：
1. 目视检查
查看模块表面是否有烧焦、鼓包、裂纹;
检查驱动板上电解电容是否漏液、光耦是否发黄。
2. 万用表静态测试(断电状态下)
使用二极管档测量IGBT各桥臂(如U+对U-、V+对V-等)，正常应呈现单向导通特性;
若正反向均导通，说明IGBT击穿;若均截止，可能开路。
注意：此方法仅作初步判断，无法检测轻微性能劣化。
3. 上电监测(谨慎操作)
在安全隔离条件下，监测直流母线电压是否稳定;
使用示波器观察驱动信号(如有条件)，检查是否存在畸变或缺失。
一位资深工程师分享：“曾遇一例‘GATE DRIVER FAULT’，实为驱动板上一颗贴片电容虚焊，加热后接触恢复。模块本身完好。”
典型故障场景与解决方案
场景一：周期性过温报警
现象：设备运行2小时后报“OVERTEMP”，停机冷却后可重启。
根源：柜内通风不足 + 环境温度高(夏季达45°C)。
解决：加装柜顶强制排风扇，将模块工作温度降至42°C以下，故障消除。
场景二：启动瞬间短路跳闸
现象：一启动即报“SHORT CIRCUIT”，无法运行。
根源：电机定子绕组受潮，冷态绝缘仅0.3 MΩ。
解决：对电机进行烘干处理，绝缘恢复至50 MΩ后正常。
场景三：无规律驱动故障
现象：随机报“GATE DRIVER FAULT”，尤其在雷雨天气高发。
根源：控制电源未加装浪涌保护器，雷击感应电压干扰驱动信号。
解决：在24V控制电源入口加装TVS二极管与滤波器，问题彻底解决。
专家建议：预防优于修复
“最好的维修，是让故障不发生。”一位拥有二十年ABB传动维护经验的高级技师提出三点预防策略：
建立定期点检制度：每季度检查电缆绝缘、清理散热器、紧固接线端子;
启用预测性维护功能：ACS880支持轴承温度估算、绝缘老化预警，应予以激活;
规范操作流程：避免频繁启停、超速运行或带载突然断电。
此外，务必通过ABB授权渠道更换原厂功率模块。非原厂模块常使用翻新IGBT或劣质驱动芯片，在高dv/dt工况下极易二次损坏，反而增加总成本。
结语：系统思维，精准诊断
ABB 功率模块的可靠性毋庸置疑，但其稳定运行依赖于整个系统的健康状态。面对过温、短路、驱动故障等报警，唯有秉持“先外后内、先简后繁、数据说话”的系统化排查思路，才能避免误判、减少停机、保障安全。在追求高可用性的现代工业中，对功率模块的科学维护，不仅是技术能力的体现，更是精益生产理念的落地实践。
