ABB 控制器模块故障诊断：针对通信中断、I/O异常、程序丢失等问题的排查思路

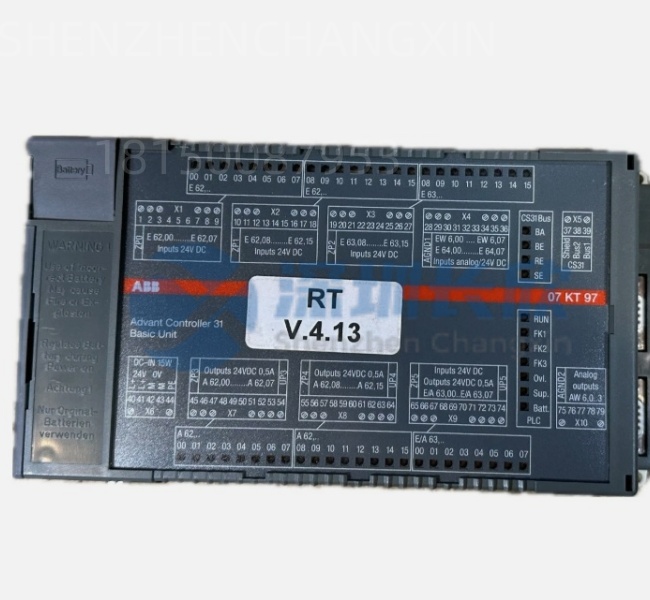

在现代工业自动化系统中，ABB控制器(如AC 800M、AC500系列)作为控制核心，其稳定性直接关系到整条产线或关键设施的连续运行。然而，即便设计精良，控制器模块仍可能因电源波动、电磁干扰、接线老化或操作失误，出现通信中断、I/O信号异常、程序丢失等典型故障。若缺乏系统化的诊断思路，维护人员往往陷入“换件试错”的被动局面，导致非计划停机时间延长。本文结合真实工程案例与专家经验，提供一套结构清晰、可操作性强的排查流程，帮助用户快速定位问题根源，高效恢复系统运行。

故障现象识别：从表象切入，避免误判

首先需准确区分故障类型：

通信中断：HMI无法连接控制器，或I/O站离线，但CPU指示灯可能正常;

I/O异常：现场设备状态与监控画面不符，如阀门显示“开”但实际关闭，或模拟量读数跳变;

程序丢失/跑飞：控制器反复重启、输出无逻辑、或报“Application Not Loaded”等错误。

某食品厂曾因PLC输出全部为零而紧急停机，初步判断为CPU损坏。后经排查，实为电池耗尽导致程序丢失——一个价值数百元的电池，险些引发数万元的误判损失。“现象相似，根因各异，必须按逻辑层层剥茧。”资深自控工程师强调。

排查第一步：确认电源与接地——系统稳定的基石

超过40%的“控制器故障”源于基础供电问题：

测量供电电压：使用高精度万用表检测控制器输入端子电压，AC 800M要求24 VDC ±10%，波动过大会触发看门狗复位;

检查后备电池：AC 800M的锂电池(通常3.6V)用于断电时保存程序与变量。若电池电压<2.8V，程序可能在断电后丢失;

验证接地质量：接地电阻应<1 Ω，且与动力地分离。不良接地会引入共模干扰，导致通信误码或I/O漂移。

某水处理厂频繁通信中断，最终发现是控制柜接地线被腐蚀断裂。重新敷设独立接地后，问题彻底解决。

排查第二步：通信链路诊断——从物理层到应用层

针对通信中断，采用分层排查法：

物理层：

检查网线/光纤是否破损、弯折过度;

观察交换机端口指示灯是否闪烁正常;

使用网络测试仪验证线序与通断。

数据链路层：

在PC上ping控制器IP，若不通，检查IP冲突或子网掩码配置;

对于Profibus/Modbus RTU，用示波器检测终端电阻(120Ω)是否匹配，波特率是否一致。

应用层：

通过Control Builder M或Automation Builder查看通信状态变量;

检查GSD文件版本是否与硬件匹配(尤其Profibus从站)。

某冶金企业AC 800M与远程I/O站通信不稳定，经抓包分析发现是交换机未启用QoS，导致高优先级控制报文被延迟。启用工业协议优先级后恢复正常。

排查第三步：I/O异常定位——隔离现场与系统

I/O问题常涉及现场设备、接线与模块三者：

通道级测试：

强制输出点(如DO)，用万用表测量端子电压;强制输入点(如DI)，观察LED是否响应。若模块无反应，可能硬件故障;

交叉验证法：

将疑似故障通道的现场线缆移至备用通道，若问题跟随线缆，则为现场侧故障(如传感器短路);若问题固定在原通道，则为模块损坏;

检查信号类型匹配：

模拟量输入模块(如AI810)需确认现场信号为4–20 mA还是0–10 V，接线错误会导致读数异常。

某包装线频繁报“气缸未到位”，更换多个传感器无效。最终发现是DI模块公共端松动，导致多路输入浮空。紧固后故障消失。

程序丢失与跑飞：从备份到安全操作

程序丢失多由以下原因引起：

后备电池失效：定期检查电池电压，建议每3–5年更换;

非法断电：在程序写入或下载过程中断电，可能导致闪存损坏;

病毒或误操作：未设置写保护，他人误删程序。

预防措施：

启用控制器“程序自动备份”功能(如AC 800M的CompactFlash卡);

在HMI或上位机建立程序版本库;

操作前执行“Read Application”备份。

某汽车零部件厂建立“双备份”制度：本地CF卡+服务器存档，三年来零程序丢失事故。

专家建议：构建预防性维护体系

“最好的维修，是让故障不发生。”一位拥有二十年ABB系统维护经验的高级顾问提出三点建议：

建立健康档案：记录每台控制器的电池更换时间、通信错误计数、环境温湿度;

定期执行功能测试：每月模拟一次DI/DO动作，验证全链路响应;

培训规范操作流程：严禁带电插拔模块、禁止在运行中强制关键安全点。

此外，务必通过ABB授权渠道获取原厂控制器模块，确保固件完整性与长期技术支持。非原厂或翻新产品可能省略关键保护电路，在复杂工况下易引发连锁故障。

结语：系统思维，精准排故

ABB 控制器模块的可靠性久经考验，但其稳定运行依赖于整个系统的健康状态。面对通信中断、I/O异常或程序丢失，唯有秉持“电源→通信→I/O→程序”的结构化排查逻辑，才能避免盲目更换、缩短停机时间、保障生产安全。在追求高可用性的智能制造时代，科学的故障诊断能力，已成为自动化工程师的核心竞争力。
