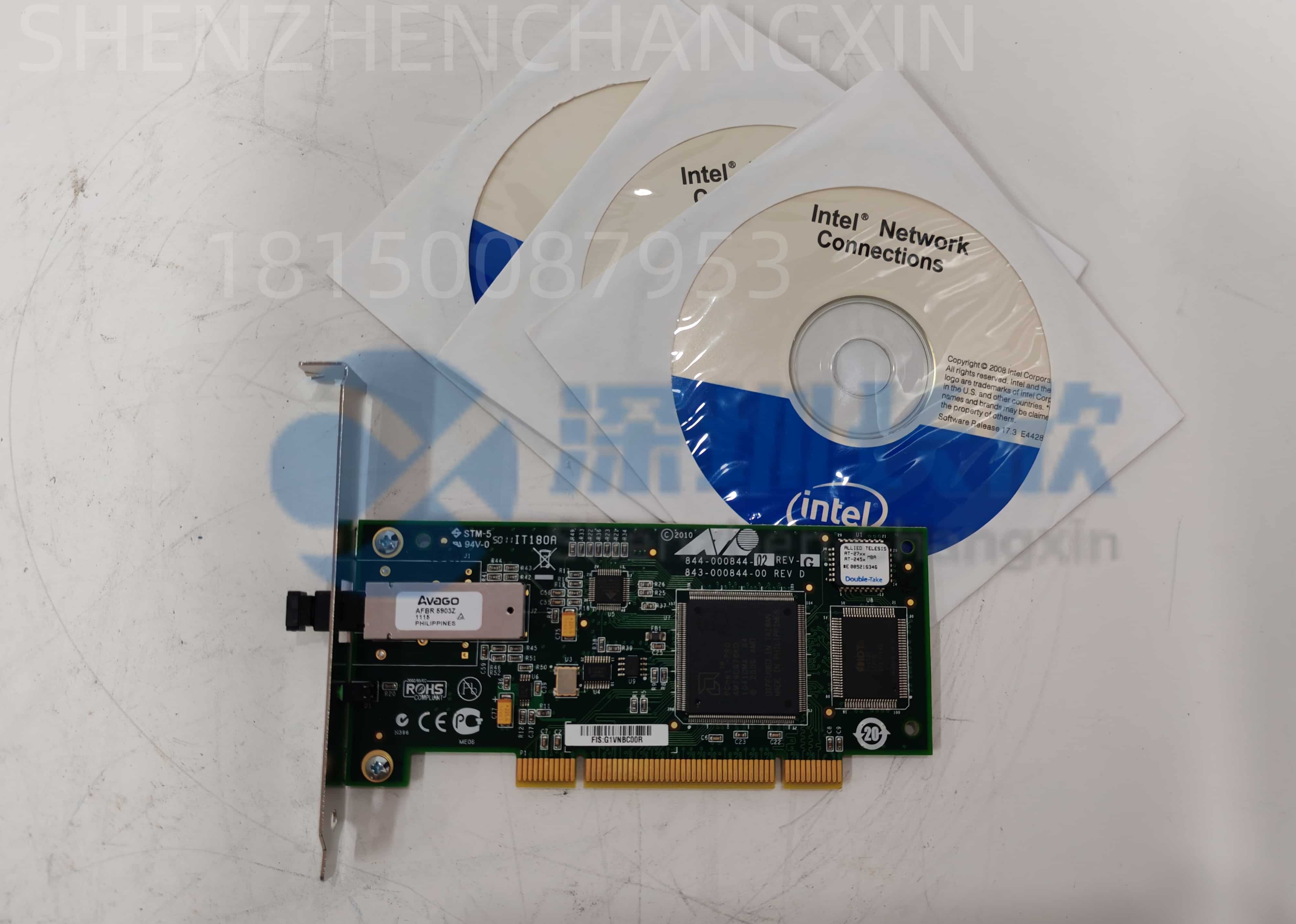

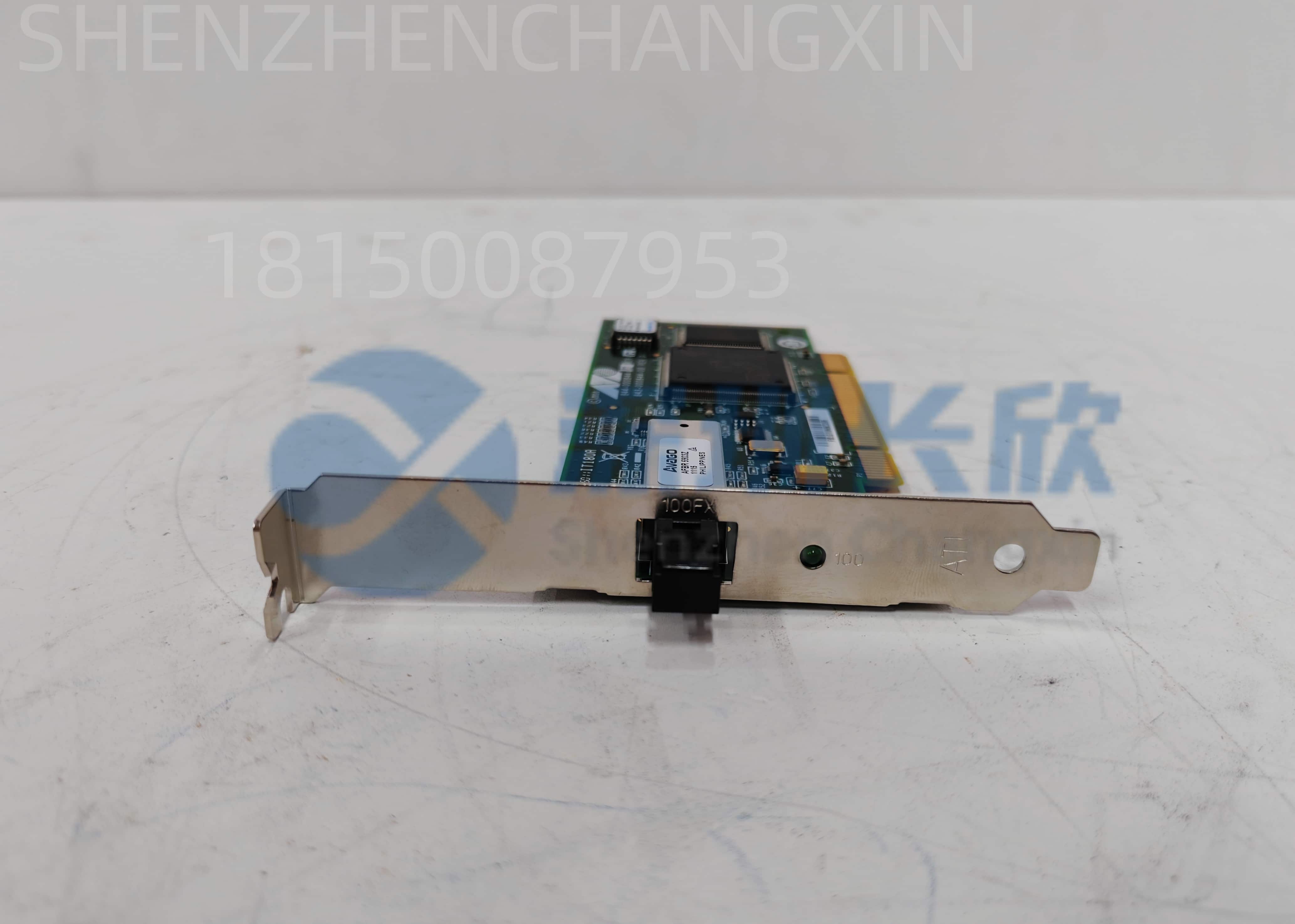

TRICONEX AT-2701FX (843-000844-00 REV D)：Tricon v10/v11 安全控制器的光纤通信模块

在石油天然气、化工、电力等高风险工业领域，安全仪表系统（SIS）的可靠性直接关系到人员生命、环境安全与重大资产保护。作为施耐德电气旗下 Triconex 安全控制系统的核心组件之一，AT-2701FX 光纤通信模块（订货号 843-000844-00，版本 REV D）专为 Tricon v10 与 v11 系列三重化冗余安全控制器 设计，通过 高速、抗干扰、电气隔离的光纤链路，实现主控制器与远程I/O站、工程师站或上位系统的安全数据交换。它不仅是通信接口，更是保障功能安全完整性（SIL3/IEC 61508）的关键环节。

为何在安全系统中必须使用光纤通信？

传统铜缆通信在工业现场面临三大挑战：
强电磁干扰（EMI）：变频器、大功率电机、电弧焊等设备产生的噪声可导致信号误码；
地电位差：长距离敷设时，不同接地点间电压差形成地环路，干扰模拟/数字信号；
雷击与浪涌风险：金属导体易将外部过电压引入控制柜，损坏敏感电子元件。

而 AT-2701FX 采用 ST 或 SC 接口的多模光纤（典型波长 850 nm），从根本上切断了电气传导路径：
完全电气隔离：传输介质为玻璃纤维，无任何金属连接；
抗 EMI 能力极强：可在 50 kV/m 强电场环境中稳定工作；
本质安全：无火花风险，适用于 Zone 1/2 危险区域（需配合合规光缆）；
长距离传输：支持最远 2 km（使用 OM3 多模光纤），远超铜缆的 100 米限制。

“在我们的海上平台项目中，控制室与火炬臂距离 800 米，若用铜缆，雷暴季节几乎每周都报通信故障，”一位油气项目安全工程师回忆，“自改用 AT-2701FX 光纤后，三年零中断。”

深度解析 AT-2701FX 的技术特性

AT-2701FX 并非通用通信卡，而是深度集成于 Tricon 三重化架构中的专用模块：

三重化设计匹配：Tricon 控制器采用三取二（2oo3）表决架构，AT-2701FX 同样具备三通道独立光纤收发器，确保通信路径的冗余与同步；
协议透明传输：支持 Tricon proprietary protocol over fiber，可承载 I/O 数据、诊断信息、程序下载及在线调试流量；
热插拔支持：在 Tricon v10/v11 机架中，可在系统运行时更换模块（需遵循安全规程）；
状态指示清晰：面板配备 Link/Activity LED（每通道）、Module OK 及 Fault 指示灯，便于现场快速诊断；
符合功能安全标准：通过 IEC 61508 SIL3 认证，FMEDA 分析纳入整体安全回路计算。

值得注意的是，REV D 版本 对早期 REV C 进行了关键改进，包括增强光模块驱动电路稳定性、优化散热结构，并提升对高湿度环境的适应性，进一步延长了 MTBF（平均无故障时间）。

典型应用场景：从远程I/O到安全网络扩展

场景一：长距离远程I/O站连接
在大型炼油厂中，关键安全阀、液位开关常分布于数公里外的罐区。通过 AT-2701FX，Tricon 主控制器可直接连接远程 TriStation 或 Trident I/O 站，无需中间中继器或协议转换网关，简化架构并减少故障点。

场景二：安全与基本过程控制系统（BPCS）隔离
根据 IEC 61511 要求，SIS 应与 BPCS 物理隔离。AT-2701FX 允许将 Tricon 工程师站部署在独立网络，通过光纤接入安全控制器，既满足隔离要求，又支持远程维护。

场景三：高干扰环境下的可靠通信
某乙烯裂解装置附近存在多台 10 MW 电加热器，电磁环境极其恶劣。原铜缆通信频繁丢包，导致 SIS 误触发。升级为 AT-2701FX 光纤后，通信误码率降至近乎零，年非计划停车次数减少 4 次。

工程部署关键实践

要确保 AT-2701FX 发挥最大效能，需注意以下细节：

光纤选型与端接：
推荐使用 OM3/OM4 多模光纤，芯径 50/125 µm；
连接器端面必须清洁无尘，建议使用专用光纤清洁笔；
弯曲半径不得小于 30 mm，避免微弯损耗。

链路测试与验证：
投运前使用光功率计测量接收光功率（典型范围 -15 至 -3 dBm）；
通过 Triconex Workbench 软件查看模块诊断日志，确认无 CRC 错误或帧丢失。

冗余配置建议：
关键应用应配置双 AT-2701FX 模块，实现通信路径 1:1 冗余；
光纤路径应物理分离（如不同桥架），避免单点损伤导致双链路失效。

用户评价与行业认可

“AT-2701FX 是我们全球 20 多个 LNG 项目中的标准配置，”一家国际工程公司安全系统负责人表示，“它让 Tricon 在最恶劣的环境中依然保持‘耳聪目明’。”
在用户反馈中，“高可靠性”、“简化布线”、“降低维护成本”是高频关键词。

专家建议：确保长期安全运行

“光纤不是‘一劳永逸’，仍需规范管理，”一位 Triconex 认证高级工程师强调：

定期清洁光接口：每 12 个月或在高粉尘环境每 6 个月执行一次；
避免混用不同批次光模块：虽均为 AT-2701FX，但不同生产批次光功率可能有微小差异，建议成对更换；
严格使用原厂正品：非授权渠道产品可能使用民用级光器件，在高温高湿下寿命骤降，危及安全回路完整性。

务必通过 施耐德电气授权渠道 获取 原装 AT-2701FX (843-000844-00 REV D) 模块，确保固件版本匹配、安全认证有效，并享有官方技术支持与备件保障。

结语：以光为信，守护安全底线

TRICONEX AT-2701FX 不仅是一块通信模块，更是功能安全体系中不可或缺的“神经纤维”。在追求零事故、高可用性的现代工业中，其凭借 光纤的天然抗扰优势、与 Tricon 架构的深度协同以及 SIL3 级别的可靠性，为关键安全控制提供了坚实的数据通路。选择并正确部署 AT-2701FX，就是选择用最可靠的方式，将安全指令从控制核心传递至每一个执行终端——因为，在安全面前，容不得半点信号失真。
