博世力士乐IndraDrive Cs伺服驱动器维修与调试:常见故障一招解决
在现代高精度自动化设备中,伺服系统是实现快速、精准运动控制的核心。博世力士乐(Bosch Rexroth)IndraDrive Cs 系列紧凑型伺服驱动器 因其高功率密度、模块化设计和优异的动态响应性能,被广泛应用于包装机械、电子装配、印刷设备及机床进给系统。然而,即便品质卓越,长期运行于高温、粉尘或频繁启停工况下,仍可能遭遇各类故障。面对设备突发停机,如何快速识别问题、精准定位原因并高效恢复运行,是每一位现场工程师的必备技能。本文结合真实案例与工程经验,系统梳理 IndraDrive Cs 常见故障现象及其“一招解决”策略,助您化繁为简,提升运维效率。

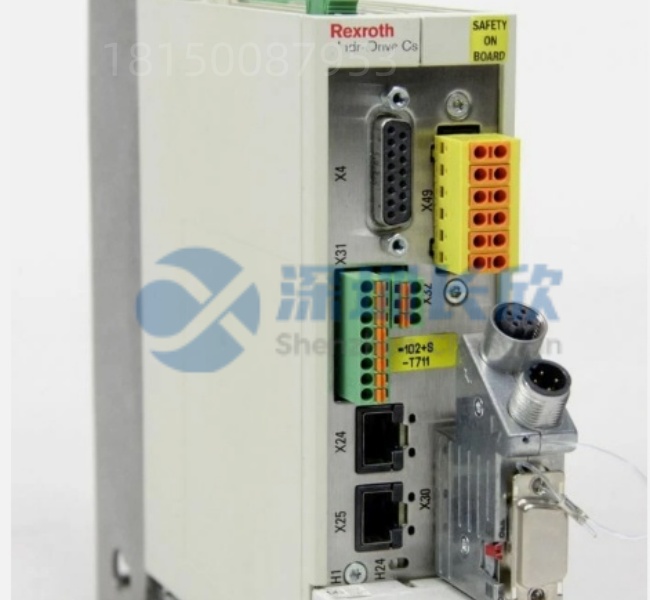

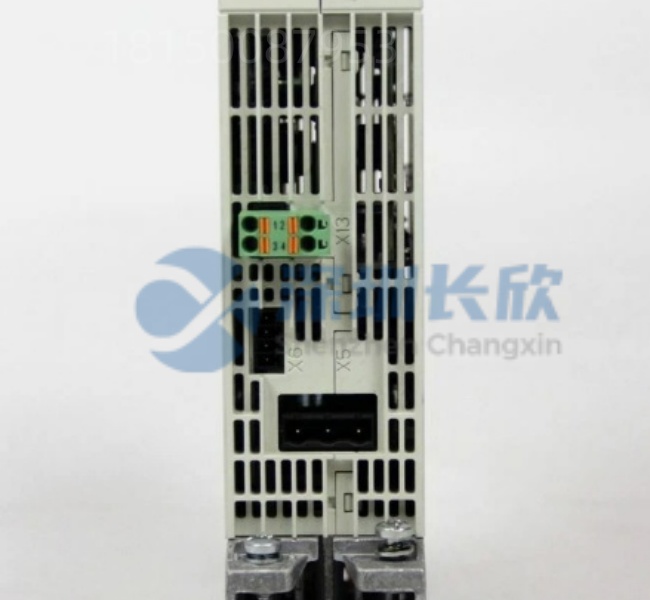

故障一:上电无显示,状态LED不亮
现象描述:驱动器通电后,前面板无任何指示灯亮起,HMI无法通信。
根本原因:此类问题通常源于 供电异常或内部电源模块失效。
一招解决:
首先用万用表测量 X1 接口 L1/L2(单相)或 L1/L2/L3(三相)输入电压,确认是否在额定范围(如 200–480 VAC);
检查 保险丝 F1(位于驱动器内部) 是否熔断——需拆下前盖板查看;
若输入正常但无输出,极可能是 内部 24V 辅助电源损坏,需返厂维修。
案例:某食品包装线 IndraDrive Cs 上电无反应。排查发现工厂电压因变压器老化跌至 185V,低于驱动器最低工作电压。加装稳压器后恢复正常。专家提示:IndraDrive Cs 对欠压敏感,建议在电压波动大的区域配置 AC/DC 稳压模块。
故障二:报“F127 – 过载”或“F128 – 过热”
现象描述:运行中突然停机,面板显示 F127(电流过载)或 F128(散热器过热)。
根本原因:多由 机械卡阻、参数不匹配或散热不良 引起。
一招解决:
先通过 IndraWorks 软件读取“Last Fault Data”,查看故障瞬间的电流、速度与温度曲线;
若电流突增而速度骤降,检查 机械传动部件(如导轨、丝杠、联轴器)是否卡死;
若温度持续爬升,清理 散热片积尘,并确认安装是否留有 ≥50mm 通风间隙;
若频繁在加速段报错,适当 增大斜坡时间(P-0-0115)或降低最大电流限值(P-0-0100)。
案例:一台贴片机 Z 轴反复报 F127.工程师发现丝杠润滑干涸导致摩擦力剧增。重新润滑后,故障消失。用户评价:“以前以为是驱动器坏了,其实90%的问题出在机械端。”
故障三:编码器通信中断(F210/F211)
现象描述:驱动器显示 “F210 – Encoder communication error” 或 “F211 – Encoder data invalid”。
根本原因:编码器线缆破损、接头松动或终端电阻缺失 是主因。
一招解决:
检查 电机侧与驱动器侧编码器插头 是否锁紧;
用示波器测量 EnDat 或 SSI 信号线(如 A+/A−)波形是否完整;
对于长距离(>15m)连接,确认 终端电阻(通常120Ω)已正确接入;
在 IndraWorks 中启用 “Encoder Signal Monitor” 功能,实时观察计数是否跳变。
专家建议:IndraDrive Cs 对编码器信号完整性要求极高。布线时务必使用 双层屏蔽电缆,并将屏蔽层 两端接地,避免地环路干扰。
故障四:无法使能(Enable),READY灯不亮
现象描述:上电后 READY 灯常灭或闪烁,无法接收使能信号。
根本原因:通常因 安全回路未闭合或使能逻辑配置错误。
一招解决:
检查 STO(Safe Torque Off)回路:X2 接口的 48/49/50 端子是否形成闭合回路(通常由安全继电器控制);
确认 数字输入 DI1/DI2 是否按参数 P-0-0030 正确分配为“Enable”功能;
在 IndraWorks 中查看 “Status Word”,若 bit 2(Switch-on disabled)为1.则说明存在禁止使能条件(如急停未复位)。
案例:某印刷机多轴同步失败,经查为 STO 回路中一个安全门开关接触不良。更换后系统恢复正常。关键点:IndraDrive Cs 的使能逻辑严格遵循 IEC 61800-5-2.安全信号必须优先于控制信号。
故障五:运行抖动或定位超差
现象描述:电机低速运行时出现明显抖动,或高速定位后存在残余振荡。
根本原因:多为 控制环参数未优化或机械刚性不足。
一招解决:
使用 IndraWorks 内置 “Auto Tuning” 自整定功能,自动计算速度环与位置环 PID 参数;
若自整定效果不佳,手动微调 速度环比例增益(P-0-0150)与积分时间(P-0-0151);
检查 机械结构刚性:联轴器是否打滑?负载惯量是否远大于电机惯量(建议 ≤10:1)?
用户反馈:“以前调参数靠试错,现在用 Auto Tuning,10分钟搞定,精度还更高。”
预防性维护建议:让故障止于未然
“最好的维修是不让它坏,”一位拥有十年 Rexroth 服务经验的工程师强调:
每6个月清洁散热通道,防止粉尘堆积导致温升;
定期备份参数:通过 IndraWorks 导出 .par 文件,便于快速恢复;
监控运行数据:记录平均电流、温度趋势,建立设备健康基线;
使用原厂配件:非原装编码器或电机可能导致兼容性问题。
此外,务必通过 博世力士乐授权服务中心 进行深度维修,确保固件版本匹配、元器件等级合规,并享有完整质保。自行拆解不仅丧失保修资格,还可能因静电或焊接不当造成二次损坏。
结语:懂原理,更懂现场
IndraDrive Cs 的可靠性已获全球验证,多数“故障”实为外部因素或配置偏差所致。掌握上述“一招解决”方法,不仅能快速恢复生产,更能培养系统化排故思维。在智能制造时代,高效的伺服运维能力,正是保障设备高可用性与企业竞争力的关键一环。
