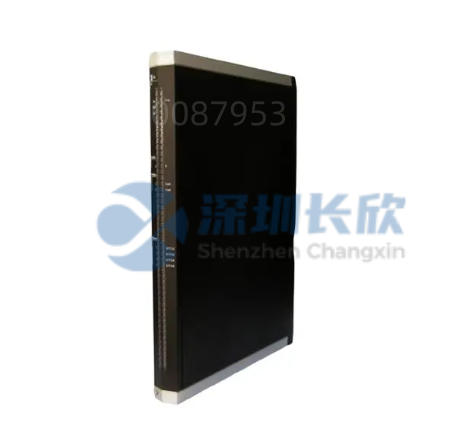

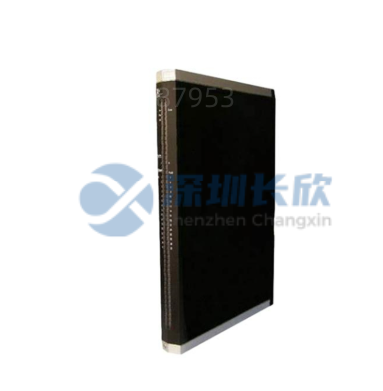

在功能安全至关重要的工业场景中，安全仪表系统(SIS)的可靠性直接关系到人员、设备与环境的安全。HIMA X-DO2401 数字量输出模块 作为其 H51q 或 H41q 安全控制器平台 的关键执行单元，广泛应用于石化、天然气、电力及化工等高风险领域，用于驱动紧急切断阀、安全继电器、停机回路等关键执行机构。该模块具备 SIL3 等级认证（IEC 61508/61511），支持 24 路独立、诊断型数字输出，每通道均具备短路、断线与负载状态监测能力。然而，在长期运行或恶劣工况下，用户仍可能遭遇 输出通道失效、与主控通信中断、系统频繁报“Module Fault” 等典型故障。若不及时精准诊断，轻则导致误跳车停产，重则削弱安全屏障。本文将结合工程实践，系统梳理 X-DO2401 常见故障的成因、诊断流程与维护建议，助力工程师快速恢复系统完整性。
故障现象一：单通道或部分通道无输出——是模块损坏还是外部回路问题?
典型表现
操作员站显示“Valve Open Command Sent”，但现场阀门未动作;
HIMA 工程软件(如 Safety Manager)中某通道状态为“Fault”或“Open Load”;
对应通道 LED 指示灯熄灭或异常闪烁。
诊断步骤与可能原因
检查外部负载回路(占故障 70% 以上)：
使用万用表测量通道对地电压：正常输出时应为 ~24VDC;
检查现场电磁阀线圈是否短路(电阻 < 10Ω)或开路(∞); 确认接线端子无松动、腐蚀或氧化。 验证模块自诊断信息： 在 Safety Manager 中查看通道详细状态： “Short Circuit”：负载短路; “Open Load”：接线断开或负载开路; “Overload”：电流超限(> 0.5A/通道)。
X-DO2401 支持逐通道诊断，可精确定位故障点。
排除共用电源问题：
X-DO2401 输出电源通常由外部 24VDC 供电(非模块内部产生);
检查该电源是否正常，保险丝是否熔断。
案例：某 LNG 接收站卸料臂 ESD 阀拒动。诊断发现 X-DO2401 报“Open Load”，最终查出是防爆接线盒内一根信号线被老鼠咬断。修复后系统恢复正常。
故障现象二：通信中断——模块“离线”或状态无法刷新
典型表现
控制器 CPU 报“X-DO2401 Communication Fault”;
所有通道状态冻结，无法更新;
模块前面板“RUN”灯熄灭或红灯常亮。
可能原因与排查方法
背板连接不良：
模块未完全插入 CPCI 背板，导致总线接触不良;
处理方法：断电后重新拔插模块，确保卡扣锁紧。
供电异常：
X-DO2401 需要两路独立电源：一路给逻辑电路(5V)，一路给输出级(24V);
若 5V 电源异常，模块无法与 CPU 通信;
处理方法：使用示波器测量背板 5V 电压，波动应 < ±5%。
固件或配置不匹配：
模块固件版本与项目配置文件(.prj)不一致;
处理方法：通过 Safety Manager 读取模块固件号，必要时在线升级。
用户反馈：“一次大修后模块全部离线，原来是机架接地不良导致背板 5V 噪声过大。加装滤波电容后通信恢复。”
故障现象三：系统频繁报“Module Fault”——间歇性故障如何捕捉?
此类问题最具挑战性，往往在特定工况(如高温、高湿、大功率设备启停)下出现。
诊断策略
启用事件日志记录：
在 Safety Manager 中开启“Diagnostic Logging”，记录故障发生时的温度、电压、通道状态;
分析日志可发现规律(如每次压缩机启动后 30 秒报错)。
热成像检测：
使用红外热像仪扫描模块表面，查找异常热点(可能为内部 MOSFET 老化);
正常工作温度应 < 70°C。
替换法验证：
将疑似故障模块与同型号备用模块互换;
若故障跟随模块转移，则确认为硬件问题。
专家提示：“我们曾遇到模块在夏季午后频繁报错，热成像发现其靠近变频器散热口。加装隔热板后问题消失。”
维护与预防建议：保障 SIL3 系统完整性
“安全模块的维护不是‘坏了再修’，而是‘防患于未然’，”一位 HIMA 认证安全工程师强调：
定期执行在线测试：
利用 X-DO2401 的“Partial Stroke Test”功能，周期性验证输出通道与现场阀门联动，无需全行程动作。
保持环境清洁干燥：
控制柜内湿度应 < 60%，避免凝露导致绝缘下降;建议安装温湿度传感器并联网监控。
使用原厂备件与工具：
非原厂模块可能缺失关键诊断电路，无法满足 SIL3 要求;配置必须通过 HIMA 官方 Safety Manager 软件完成。
务必通过 HIMA 授权渠道获取正品 X-DO2401.确保硬件经过 FMEDA 分析、软件通过 TÜV 认证，并享有官方技术支持与安全生命周期服务。
结语：安全无小事，诊断需精准
HIMA X-DO2401 作为 SIL3 安全系统的执行终端，其可靠性不容妥协。面对输出失效、通信中断或系统报警，工程师应摒弃“整体更换”的粗放思维，转而采用基于自诊断数据、分层排查的科学方法。唯有如此，才能在保障生产连续性的同时，真正守护功能安全的最后一道防线。在高风险工业领域，每一次精准的故障诊断，都是对“本质安全”理念最切实的践行。
