EMERSON P188.R2技术解析：HART数字信号叠加于4-20mA模拟回路，实现双向数字通信

在工业自动化系统从模拟时代迈向数字化的过程中，兼容性与渐进式升级始终是工程实践的核心命题。如何在保留成熟可靠的4–20mA模拟信号架构的同时，引入智能诊断、远程配置和设备管理能力?艾默生(Emerson)推出的 P188.R2 模拟量输入模块，正是这一理念的杰出代表。作为DeltaV分布式控制系统中的关键I/O组件，P188.R2不仅精准采集传统4–20mA信号，更通过将HART数字信号无缝叠加于同一模拟回路，实现了双向数字通信，为工厂构建“智能现场”提供了经济高效的路径。本文将深入解析P188.R2的技术原理，并结合真实应用案例，揭示其如何在不改变现有布线的前提下，释放智能仪表的全部潜能。

HART通信：在模拟信号上“搭便车”的数字革命

HART(Highway Addressable Remote Transducer)协议自1980年代问世以来，已成为过程工业事实上的智能通信标准。其核心创新在于：利用频移键控(FSK)。具体而言，数字信号以1 mA峰峰值的正弦波形式叠加在4–20mA直流电流上——1200 Hz代表二进制“1”，2200 Hz代表“0”。由于频率远高于过程变量变化速率，常规模拟输入卡仅“看到”平滑的直流电流，而支持HART的模块则能同时解调出数字信息。

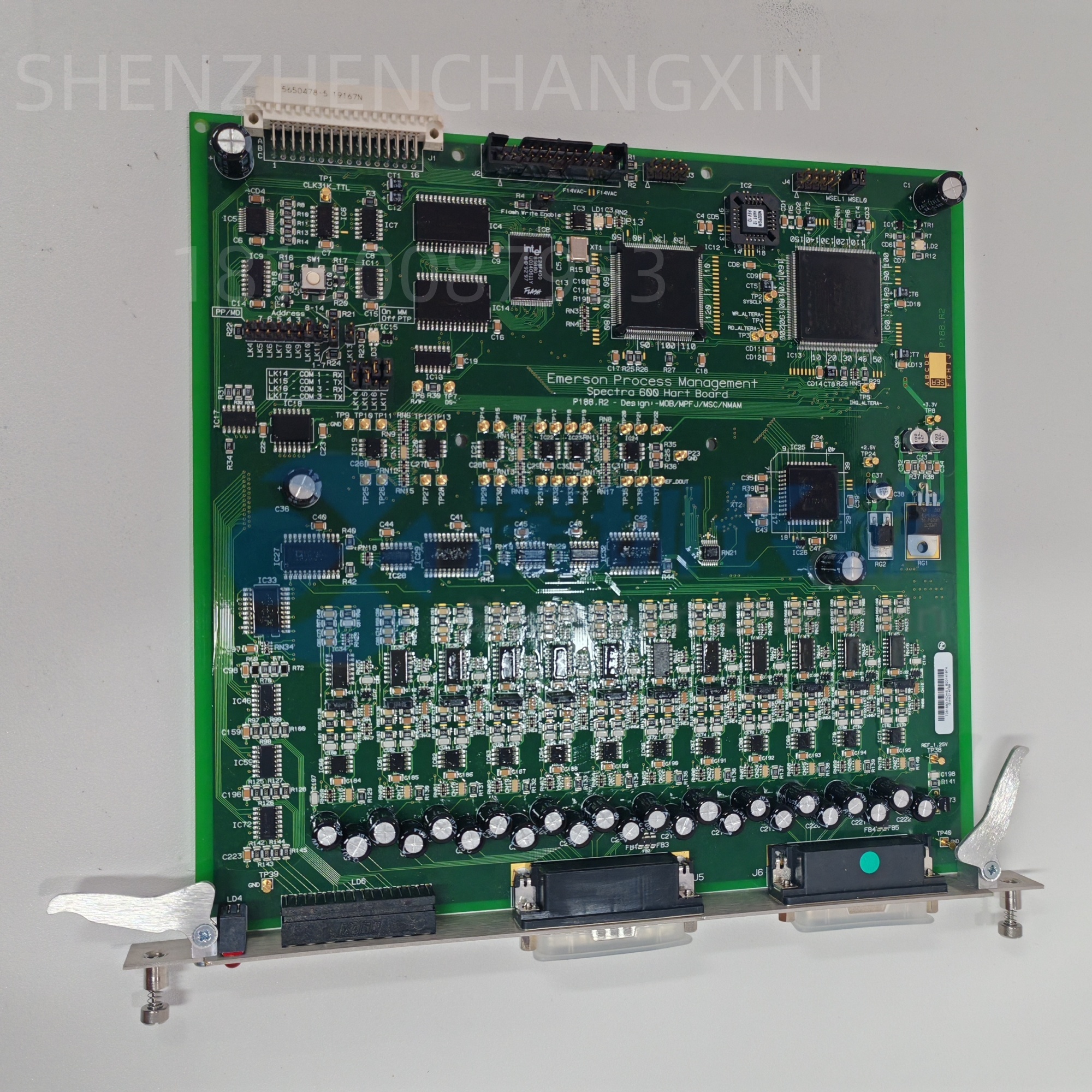

EMERSON P188.R2 正是专为此设计的高完整性AI模块。每个通道内置独立HART调制解调器，可在采集4–20mA主变量(如压力、温度)的同时，读取或写入多达30项HART设备参数，包括：

传感器类型与量程

阻尼时间、单位设置

设备状态与故障代码(如“传感器开路”、“电子板过热”)

过程变量历史统计(最小/最大值、标准差)

这种“一缆双信”能力，使工厂无需新增通信电缆，即可将普通变送器升级为可远程管理的智能节点。

双向通信：从被动采集到主动运维

传统AI模块仅单向接收信号，而P188.R2 的双向HART通信能力彻底改变了运维模式。

在某大型炼油厂常减压装置中，过去校验一台压力变送器需两人配合：一人在控制室读数，一人在现场加压并调整零点。如今，仪表工程师通过DeltaV Operate软件，直接向P188.R2发出HART指令，远程读取变送器内部传感器原始值、执行传感器微调(Sensor Trim)，甚至更改量程范围，全程无需进入防爆区域。“以前校验一台表要2小时，现在15分钟搞定，还避免了安全风险。”该厂仪控主管表示。

更关键的是，预测性维护成为可能。当一台Rosemount 3051压力变送器因膜片老化导致输出漂移时，P188.R2不仅采集到异常压力值，还同步读取到HART报警“Analog Output Fixed”，立即触发工单。维修团队提前更换，避免了因压力误判导致的分馏塔超压联锁停机。

工程集成优势：无缝融入DeltaV生态

P188.R2的价值不仅在于硬件功能，更在于其与DeltaV系统的深度集成。在系统组态阶段，工程师只需在DeltaV Explorer中为对应AI通道启用“HART Device”选项，系统即自动识别所连变送器型号，并加载对应的设备描述文件(DD)。此后，所有HART参数均以图形化界面呈现，操作如同配置本地模块。

此外，P188.R2支持多点HART(Multi-drop)模式(尽管工业现场较少使用)，允许多达15台HART设备共享同一对导线，大幅节省电缆成本——这一特性在罐区液位监测等低速应用场景中极具价值。

实际应用案例：智能诊断提升系统可用性

在某LNG接收站的BOG(蒸发气)压缩机控制系统中，P188.R2用于采集压缩机入口压力、出口温度及润滑油压力等关键参数。一次夜班，DCS报警显示“润滑油压力低”，但现场压力表读数正常。工程师调取P188.R2记录的HART数据，发现变送器上报“Loop Resistance High”故障，判断为接线端子氧化导致回路电阻超标。清洁端子后问题解决，避免了不必要的压缩机跳车。“如果没有HART诊断，我们可能会误判为机械故障，停机排查数小时。”值班长感慨道。

另一案例来自化工园区：某反应釜温度回路频繁波动。通过P188.R2读取HART日志，发现温度变送器内部阻尼时间被意外设为0.1秒(正常为5秒)，导致对微小干扰过度敏感。远程修改参数后，系统恢复稳定。

专家建议：最大化P188.R2效能的关键实践

为充分发挥P188.R2的HART能力，业内专家建议：

确保回路电阻符合HART要求：通常需在250–600 Ω之间，可在回路中串联250 Ω电阻(若变送器未内置);

使用屏蔽双绞线，并单端接地，避免数字信号衰减;

定期执行HART设备巡检，自动采集设备健康状态，建立预测性维护基线;

在SIL回路中谨慎使用HART写操作，确保变更受功能安全管理流程管控。

结语

EMERSON P188.R2 模拟量输入模块代表了一种务实而前瞻的工程哲学：在尊重现有基础设施的基础上，通过技术创新释放更大价值。它没有抛弃4–20mA这一工业“通用语言”，而是为其注入了数字灵魂。通过将HART数字信号叠加于模拟回路，P188.R2实现了从“看得见”到“看得懂”、从“被动响应”到“主动预防”的跨越。在迈向工业4.0的今天，真正的智能化未必始于全新架构，而往往始于像P188.R2这样，在每一根现有电缆上悄然开启的数字之门。
