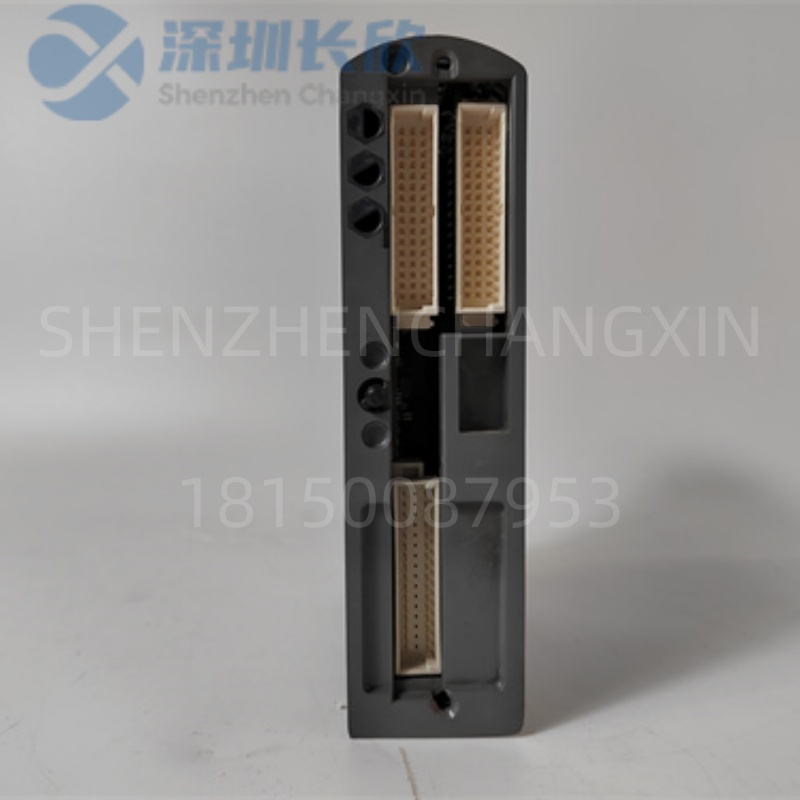

ICS Triplex T9402 原装进口安全输出卡——用于海上平台、炼厂、化工厂紧急关断

在高风险工业场景中，毫秒级的响应与绝对可靠的执行是防止灾难性事故的最后一道防线。无论是海上油气平台的井口控制、炼油厂常减压装置的超压泄放，还是化工反应釜的紧急冷却启动，一旦安全仪表系统(SIS)的输出单元出现拒动或误动，后果往往不可逆。ICS Triplex(现属罗克韦尔自动化)推出的 T9402 原装进口安全输出卡，正是为满足此类极端严苛需求而设计的核心硬件。作为 Triconex TMR(三重模件冗余)平台的关键执行模块，该卡提供 16路高完整性继电器输出，通过硬件级三取二(2oo3)表决机制，确保即使单通道故障，系统仍能可靠驱动紧急关断阀、燃料切断装置或火炬点火系统，广泛应用于对功能安全要求达到 IEC 61508 SIL3 等级的海上平台、炼油厂与化工装置。

模块定位：SIL3级安全动作的物理终端

T9402 并非普通继电器输出卡，而是专为TMR安全系统优化的高完整性执行单元。其核心使命是将 Triconex 控制器生成的安全指令，转化为无源、电气隔离的机械触点动作，直接接入现场执行机构的控制回路。典型应用场景包括：

驱动 紧急关断阀(ESDV) 的电磁先导阀;

触发 主燃料跳闸(MFT) 继电器;

启动 火炬点火系统 或 氮气吹扫装置;

切断 压缩机电机主电源接触器。

每路输出均为 SPDT(单刀双掷)，触点容量达 5 A @ 250 VAC / 30 VDC(阻性负载)，可直接兼容主流电磁阀、小型接触器及安全PLC输入模块，无需中间继电器，简化回路并提升可靠性。

TMR架构下的“零单点故障”保障

T9402 的最大技术优势在于其深度集成于 Triconex TMR 架构之中。不同于传统双冗余系统，TMR采用三套完全独立的电子通道并行处理同一安全逻辑：

三个主处理器同步生成输出指令;

指令分别送入 T9402 内部的三个独立驱动子系统;

中央表决器实时比对三路状态，仅当至少两路一致时，才闭合物理继电器触点。

这种“从逻辑到触点”的全链路冗余，使 危险失效概率(PFD) 降至 10⁻⁹/h 量级，远优于 SIL3 要求。更重要的是，单通道故障不会导致系统停机——系统自动降级为“双通道运行+持续监控”模式，运维人员可在不停产状态下安排检修。

某北海海上平台曾因雷击导致一路输出通道损坏，T9402 自动隔离故障并维持ESD功能正常。“那一刻，我们庆幸选了TMR。”——平台安全工程师回忆道。

工程特性：坚固、可视、可维护

T9402 在工业实用性上同样表现出色：

前面板16颗双色LED：绿色表示通道健康，红色表示已动作或故障，状态一目了然;

通道间电气隔离 ≥ 2500 Vrms，防止故障串扰;

支持热插拔：可在系统运行中更换模块，最大限度减少非计划停机;

宽温设计：工作温度范围 –20°C 至 +70°C，适应海上高湿、炼厂高温等恶劣环境;

机械寿命 ≥ 1.000.000 次，电气寿命 ≥ 100.000 次(5A)，适合频繁测试场景。

此外，模块采用 AgCdO(银镉氧化物) 触点材料，具备优异的抗电弧侵蚀与抗熔焊能力，特别适用于感性负载(如电磁阀线圈)的频繁通断。

实战验证：从深海到炼化核心区

案例一：浮式生产储卸油装置(FPSO)井口紧急关断

该FPSO部署于南海深水区，井口ESD系统要求 SIL3 + 海洋认证。T9402 驱动12台海底液压关断阀，在一次真实管线泄漏事件中，系统于 3.2 秒内完成全井组隔离，避免原油外溢。“在海上，快一秒，少一吨污染。”——作业公司HSE经理评价道。

案例二：千万吨级炼油厂催化裂化装置(FCCU)

FCCU反应器温度失控将引发爆炸。T9402 同时触发主风切断、原料油进料阀关闭及再生器急冷系统。三年运行中，成功拦截两次因催化剂循环异常引发的超温风险。“它不常动作，但每次动作都值回票价。”——装置主任坦言。

案例三：精细化工光气合成单元

光气剧毒，任何泄漏都需立即隔离。T9402 的输出直接接入双切断+排放(DBB)阀门组，并通过 SIL3 认证。项目顺利通过国际保险机构审查。“没有T9402.连工厂都不让建。”——安全总监表示。

用户反馈与专家建议

“T9402 贵，但买的是确定性。在安全回路里，我们只信看得见的触点。”

——某国际EPC公司过程安全顾问

专家部署与维护建议：

严禁将T9402用于非安全回路，以免降低整体诊断覆盖率;

驱动感性负载时，务必在负载端并联浪涌抑制器(如RC吸收回路或压敏电阻);

每路公共端(COM)电流不得超过 8A，避免过载导致热关断;

定期执行 部分行程测试(PST) 验证阀门与输出联动;

更换模块后，需通过 Triconex Workbench 软件 确认三通道同步状态。

长期价值：安全与可用性的统一

传统安全系统常面临“高安全=低可用”的困境，而 T9402 凭借TMR架构打破这一悖论：

故障可操作(Fail-Operational)：单点故障不影响保护功能;

精准诊断：可定位至具体通道，避免“黑箱式”排查;

长期供货保障：罗克韦尔自动化承诺对T9402提供全生命周期支持。

在数字化转型背景下，T9402 的诊断数据还可通过 Triconex 控制器上传至 Asset Management 平台，实现预测性维护，进一步提升系统可靠性。

结语

ICS Triplex T9402 原装进口安全输出卡 所代表的，是一种对工业安全的极致敬畏与工程兑现。它没有复杂的通信协议，也不依赖云端智能，而是以 TMR冗余架构、高可靠性继电器触点与毫秒级响应，在最关键的执行末端筑起一道“即使出错也不致灾”的物理屏障。当海上平台安然抵御风暴、当炼油装置平稳运行、当化工厂杜绝泄漏，背后或许正是这16路沉默的触点，在油污、盐雾与高温中，默默履行着工业文明最庄严的誓言——因为真正的安全，从不需要解释，只需要行动。
