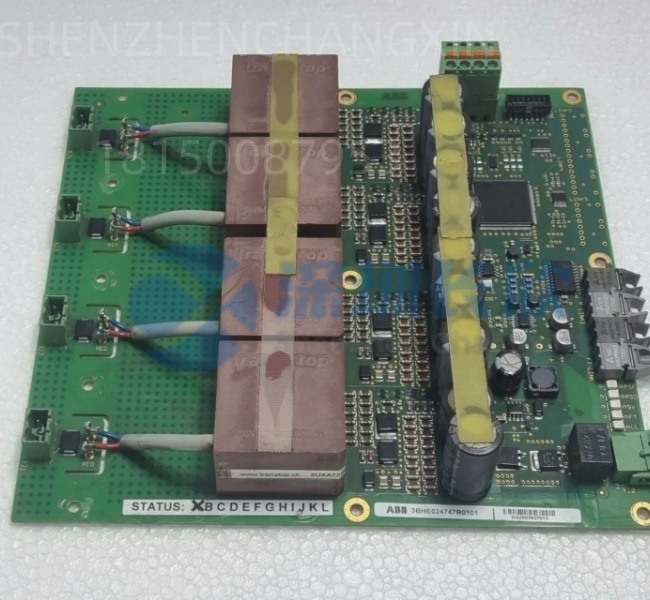

ABB 3BHE024747R0101 TB510 I/O接口单元 – 与DI810模块无缝插接，抗震防松

在工业自动化系统的底层架构中，I/O接口单元常被视为“沉默的连接者”——它不参与逻辑运算，却承载着现场信号通往控制器的“最后一米”。然而，正是这看似简单的物理接口，往往成为系统可靠性的关键瓶颈。振动导致端子松动、接线错误引发误动作、插拔不牢造成接触不良……这些问题在冶金、矿山、轨道交通等高振动环境中尤为突出。ABB 3BHE024747R0101（产品代号 TB510）I/O接口单元，正是为应对这些严苛挑战而设计。作为DI810数字量输入模块(3BSE008508R1)的专用配套基座，它以机械锁扣式插接结构、弹簧压接端子、通道级标识与抗震防松设计，确保信号连接在最恶劣工况下依然稳固如初。它用毫米级的工程细节，守护着每一个开关量信号的真实传递。

为何接口单元也需要“高可靠性”?

许多项目初期为节省成本，选用通用端子排或简易连接器搭配I/O模块。然而，在实际运行中，这类方案往往暴露致命缺陷：普通螺钉端子在持续振动下易松脱;模块与基座间仅靠摩擦力固定，运输或地震中可能脱出;接线无极性或通道标识模糊，导致调试错误频发。一旦关键联锁信号(如急停、门禁、液位开关)因接口问题丢失，后果不堪设想。

TB510 则从设计源头杜绝此类风险：

专用机械锁扣：DI810模块插入后，通过侧向卡扣自动锁定，抗冲击振动等级达IEC 60068-2-6(正弦振动)与IEC 60068-2-64(随机振动);

弹簧压接技术(Spring Clamp)：导线插入即自锁，无需工具紧固，且不受温度循环影响;

清晰通道标识：每路DI端子旁印有CH1–CH16及“+/-”极性标记，避免接线混淆;

IP20防护等级：适用于标准控制柜内安装，防尘防触电。

在某大型钢铁厂连铸车间，结晶器振动频率高达200 Hz，普通I/O基座每月需紧固一次端子。改用TB510 + DI810组合后，三年内无一例因振动导致的信号丢失。“以前夜班总被‘假报警’叫醒，现在终于能睡整觉了。”电气主管感慨道。

与DI810的无缝协同：机电一体化的典范

TB510 并非通用适配器，而是与DI810模块深度咬合的定制化接口：

引脚定义完全匹配：16路数字输入通道一一对应，支持源型(Sourcing)或漏型(Sinking)接线;

背板通信直连：模块插入后，信号通过金手指直接接入AC 800M背板总线，无中间转接损耗;

热插拔兼容：配合DI810的热插拔功能，可在系统运行中安全更换模块，TB510基座保持带电;

诊断信号透传：DI810的通道状态LED可通过TB510前面板窗口清晰观察。

这种“模块-基座”一体化设计，大幅提升了系统集成效率。在某地铁信号控制系统改造中，工程师需在72小时内完成200个安全输入点的更换。得益于TB510的快速接线与防错设计，团队提前12小时完工，且零接线错误。“它让‘抢工期’变成了‘稳交付’。”项目负责人评价。

实战验证：在极端环境中守护信号完整性

案例一：矿山破碎站远程I/O站

该站位于露天矿坑底部，每日承受重型卡车碾压引起的地面震动。原系统使用普通端子排，DI信号频繁闪断，导致破碎机误停。部署TB510 + DI810后，凭借其抗震锁扣与弹簧端子，全年运行无中断。“它把‘抖动’过滤掉了，只留下真实信号。”运维工程师表示。

案例二：船舶机舱辅机监控

远洋货轮机舱内柴油发电机持续运转，振动与盐雾并存。TB510 的无螺钉端子设计避免了腐蚀导致的接触电阻增大，而密封式插接结构有效阻隔湿气侵入。三年航行中，所有泵阀状态信号稳定上传至驾驶台。“在海上，一个失真的信号可能就是事故的起点——TB510守住了底线。”轮机长强调。

专家建议：发挥最大效能的关键细节

“再好的接口，也需规范的接线工艺。”

——某国际工程公司仪表专家

导线预处理：使用剥线钳精确剥除8–10 mm绝缘层，避免铜丝散股;

单芯硬线优先：弹簧端子对单芯硬线夹持力最佳，多股软线需压接冷压端头;

避免满槽布线：TB510端子间距紧凑，建议相邻通道错开走线，便于维护;

定期目视检查：虽无需紧固，仍应每季度检查端子有无烧蚀或异物。

与普通端子的本质差异：从“连接”到“保障”

市面上不少第三方基座虽可物理适配DI810.但缺乏机械锁扣、采用廉价螺钉端子、无通道标识，长期可靠性存疑。而ABB TB510 作为原厂配套组件，其每一处细节都经过严苛测试：锁扣寿命超10.000次插拔，弹簧端子耐受-40°C至+100°C温变，PCB材料符合UL94 V-0阻燃标准。这种“全生命周期可靠”理念，才是工业接口真正的价值所在。

结语：稳固，始于每一次可靠的连接

在追求智能化与数字化的浪潮中，我们常被宏大的系统架构吸引，却容易忽视那些默默支撑信号完整性的“微小存在”。ABB 3BHE024747R0101 TB510 I/O接口单元 正是这样一位“幕后守护者”——它不参与逻辑判断，却决定了急停是否生效、门禁是否触发、液位是否真实。在这个由比特与字节驱动的工业世界里，TB510 用抗震防松的机械智慧，诠释了何为“可靠的起点”。因为真正的自动化，不仅需要聪明的“大脑”，更需要每一根神经末梢都连接得坚如磐石。
