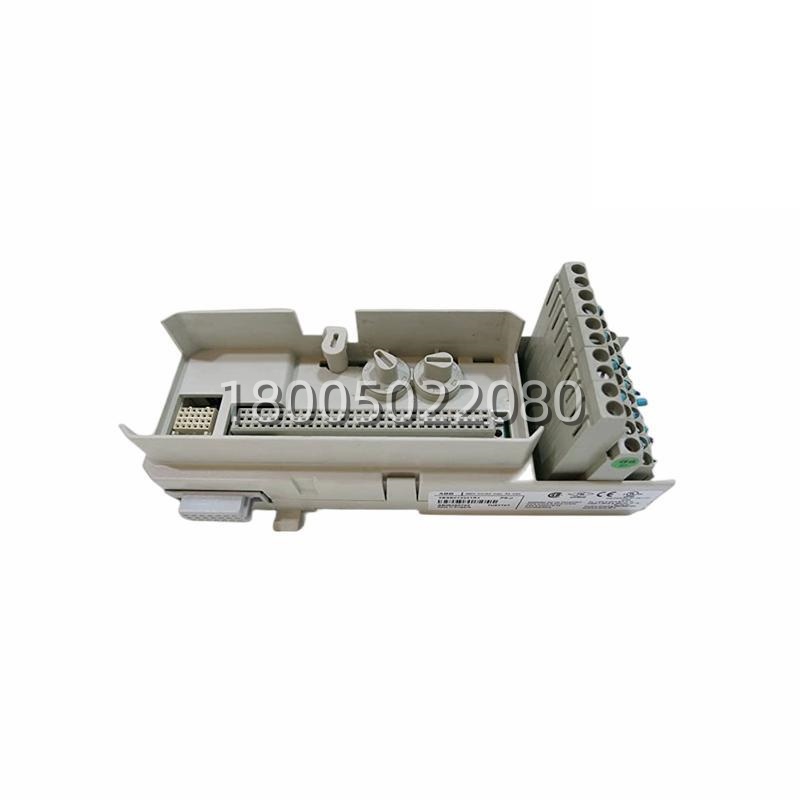

ABB TU811V1 (3BSE013231R1)：这块 ABB 控制系统的专用紧凑型底座，那是 S800 I/O 模块的“安身立命之所”!作为 ABB AC 800M 控制器及 S800 I/O 系统中的关键组件，它为各种数字量、模拟量 I/O 模块(如 DI801. DO801. AI801 等)提供标准的机械安装位置、电气连接接口和信号转接功能。它将复杂的现场接线简化为规范的端子排连接，并实现模块与现场侧的电气隔离或信号分配。它是构建高可靠性分布式控制系统、实现快速模块化更换的基石。它性能强悍，专治各种“端子氧化”、“接触电阻大”、“安装不稳”的疑难杂症，是您打造稳定可靠 DCS/PLC 系统的理想选择!别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病!
适用系列：ABB AC 800M, System 800xA, S800 I/O
产品类型：紧凑型模块端子单元 / 底座 (Compact MTU / Base Plate)
主要功能：I/O 模块机械固定、现场信号接线、模块总线连接、电气隔离
兼容模块：所有标准 S800 I/O 模块 (DI, DO, AI, AO, TI, PI 等)
安装方式：标准 DIN 导轨安装 (35mm)
防护等级：IP20 (柜内安装)
第三部分：产品详细说明
TU811V1 产品概述
在 ABB 的 System 800xA 和 AC 800M 控制系统架构中，S800 I/O 系统以其高度的模块化和灵活性著称。而 TU811V1 (3BSE013231R1) 正是这一架构中的基础物理载体，属于 Compact MTU (Module Termination Unit) 系列。
TU811V1 的设计允许用户将现场来的复杂线缆(电源线、信号线、屏蔽线)整齐地接入其正面的弹簧压接式或螺丝式端子排上(具体取决于子版本，V1通常指代特定端子类型)。背面则提供了标准的插槽和触点，用于插入对应的 S800 I/O 模块。当模块插入时，TU811V1 内部的电路会自动将现场侧的信号连接到模块的引脚，同时提供必要的机械锁紧和电气连接。很多老工控人都遇到过这种情况：某个通道数据跳动或丢失，检查了传感器和模块都没问题，最后发现是这块 TU811V1 底座的内部触点氧化、弹簧片疲劳导致接触不良，或者端子排螺丝松动引起的。对于还在运行 AC 800M 或早期 800xA 系统的工厂来说，TU811V1 虽然不起眼，却是维持整个 I/O 站信号链路通畅的绝对核心。由于该型号属于经典设计，市面上全新货源逐渐减少，找到一块触点完好、端子无损伤的原装 TU811V1 显得尤为珍贵。
TU811V1 技术规格
产品型号: TU811V1
订货号: 3BSE013231R1
制造商: ABB
产品名称: Compact Module Termination Unit (紧凑型模块端子单元)
适用机型:
ABB System 800xA
ABB AC 800M Controller
ABB S800 I/O 系列所有标准模块
主要功能:
机械支撑: 提供标准的 DIN 导轨卡扣和模块锁定机构。
信号转接: 将现场线缆连接至标准化接口，供 I/O 模块读取/驱动。
总线延伸: 支持 ModuleBus 总线在底座间的直通连接(通过侧面或背部连接器)。
标识管理: 提供标签条插槽，方便线路标识和维护。
电气参数:
额定电压: 250V AC / 300V DC (最大绝缘电压)
额定电流: 10A – 16A (每端子，视具体应用)
绝缘电阻: > 100 MΩ @ 500V DC
介电强度: 2000V AC / 1min
接口类型:
现场侧: 可拆卸端子排 (Removable Terminal Block)，支持线径 0.5 – 2.5 mm² (AWG 20-14)。
模块侧: 镀金弹性触点，确保与 I/O 模块引脚的低阻抗连接。
机械参数:
材质: 阻燃工程塑料 (PA66. V0 级)
颜色: 灰色 (典型 ABB I/O 颜色)
安装导轨: 35mm DIN 导轨 (EN 60715)
宽度: 对应单个 S800 模块宽度 (约 20-30mm，视具体密度)
插拔寿命: ≥ 50次 (模块插拔)
工作温度: -20°C 至 +60°C
存储温度: -40°C 至 +70°C
防护等级: IP20 (前面板带盖时可更高，通常指本体)
认证: CE, UL, CSA 等工业标准认证。
主要特点和优势
说到 ABB TU811V1 的优势，那真得好好说道说道。首先，这玩意儿最大的亮点就是“稳”且“便”。作为 ABB 原厂专为 S800 系列设计的紧凑型底座，其内部的弹性触点采用了高品质的镀金工艺，抗氧化、耐腐蚀，确保了在长期运行中模块与底座之间的接触电阻极低且稳定。其独特的机械锁紧机构，使得模块安装后牢固可靠，即使在高震动环境下也不会松动脱落。
其次，它的灵活性与可维护性也是一大特色。TU811V1 配备的可拆卸端子排设计，使得在现场接线或更换底座时，无需断开每一根现场线缆，只需拔出端子排即可，大大缩短了维护和改造时间。其清晰的标识区域和合理的布线空间，让柜内接线整洁美观，便于故障排查。同时，它完全兼容 ABB S800 系列的所有标准 I/O 模块，无论是数字量、模拟量还是特殊功能模块，都能即插即用，无需额外适配器。
再一个不得不提的是它的安全性与耐用性。TU811V1 采用高等级阻燃材料制造，能有效防止电气火灾蔓延。其电气间隙和爬电距离设计符合严格的国际标准，确保在高电压、大电流工况下的绝缘安全。对于面临备件断供的用户，拥有一块经过严格测试的 TU811V1.意味着能彻底消除因底座接触不良引起的隐性信号故障，保障整个 I/O 站的稳定运行，避免因小失大。
