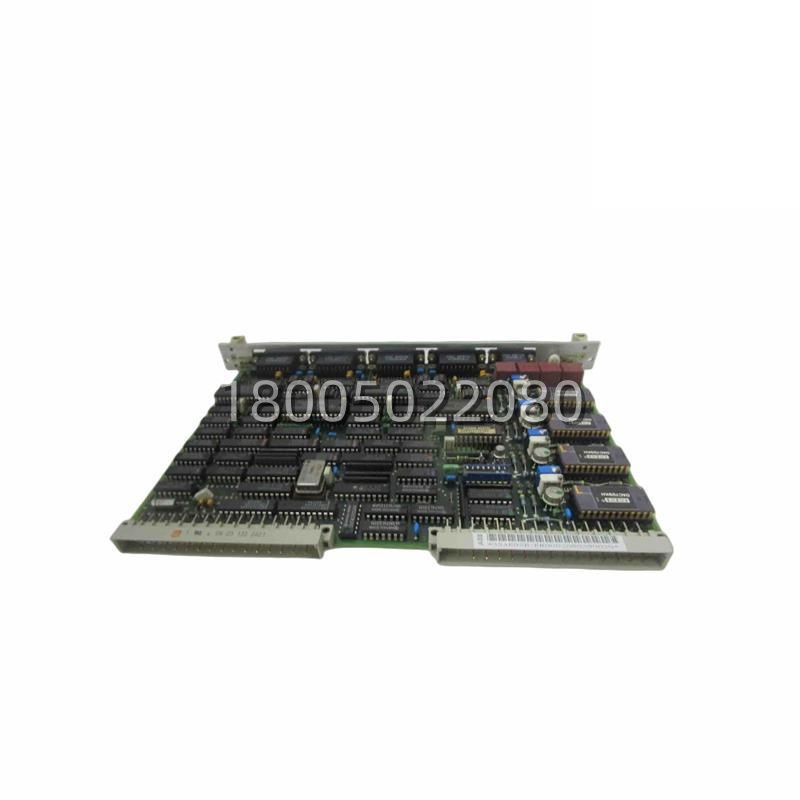

ABB 3ASD573001A9 (YPH107A) 转速测量板 产品概述
在高端工业传动领域,无论是让轧机辊道以毫米级精度同步,还是让矿井提升机平稳停靠在指定位置,其背后都离不开对电机转速和转子位置的“了如指掌”。这块ABB 3ASD573001A9(也常被称为YPH107A)转速测量板,正是实现这种“了如指掌”的“火眼金睛”。它是ABB大型传动装置(如ACS 800, ACS 1000, DCS 800等系列)控制单元内部的一块专用智能子板。
您可以将ABB 3ASD573001A9看作是传动系统“感知自我运动状态”的专职传感器接口与处理器。它不直接参与功率变换,但其提供的数据质量,直接决定了整个控制环路的性能天花板。它的核心任务是与安装在电机非驱动端(或负载侧)的旋转编码器(Encoder)协同工作。编码器随着电机轴旋转,每转一圈产生成千上万个脉冲(A, B两相,通常还有零位Z脉冲)。3ASD573001A9板通过高阻抗差分接收电路,捕获这些高速、微弱的脉冲信号,并将其与可能存在的强大电磁干扰(来自变频器IGBT的开关)隔离开来。
随后,板载的高速数字处理芯片(如FPGA或专用ASIC)对这些信号进行“深度加工”:对A、B脉冲进行四倍频以提高分辨率;通过比较A、B的相位差来判断电机的正/反转;对脉冲进行高速计数,并结合内置的高精度时钟,实时计算出电机的瞬时转速和累计转角(位置)。这些经过“提纯”和“解读”后的速度与位置信息,会通过板载的专用接口(如并行数据总线或高速串行口)实时传送给传动的主控制器(例如ADVC板或DC控制板)。主控制器正是基于ABB 3ASD573001A9提供的这些毫秒级、高精度的反馈数据,才能精确计算出下一个开关周期IGBT的触发脉冲,实现真正的闭环控制。因此,这块板卡的性能(分辨率、带宽、抗噪性)和可靠性,是传动系统能否实现低速大转矩平稳运行、快速动态响应以及精确定位控制的决定性因素之一。
