关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 艾伦-布拉德利型号 | 1734-OB8S |
| 产品线 | POINT I/O 系列 (现整合至 ArmorBlock MaXum) |
| 输出类型 | 固态 MOSFET， 漏型 (Sinking) 输出 |
| 通道数量 | 8 个独立输出通道 |
| 额定输出电压 | 10 至 30 VDC |
| 每点额定电流 | 0.5 A (在 30°C 下) |
| 每模块总电流 | 4.0 A (8 点总和) |
| 导通压降 | 典型 ≤ 1.8 VDC |
| 响应时间 | 接通 ≤ 0.5 ms， 断开 ≤ 1.0 ms |
| 隔离方式 | 通道与背板总线之间光电隔离 (500 VAC)， 通道间不隔离 |
| 保护功能 | 过流保护， 短路保护， 过温保护 |
| 状态指示 | 每通道有绿色 LED 指示灯 (通电/输出 ON) |
| 连接方式 | 可拆卸的 20 针螺钉端子排 |
| 兼容性 | 可连接到 1734 系列 POINT I/O 适配器 (如 1734-AENT) |
| 工作温度 | 0 至 55 °C |
产品深度介绍

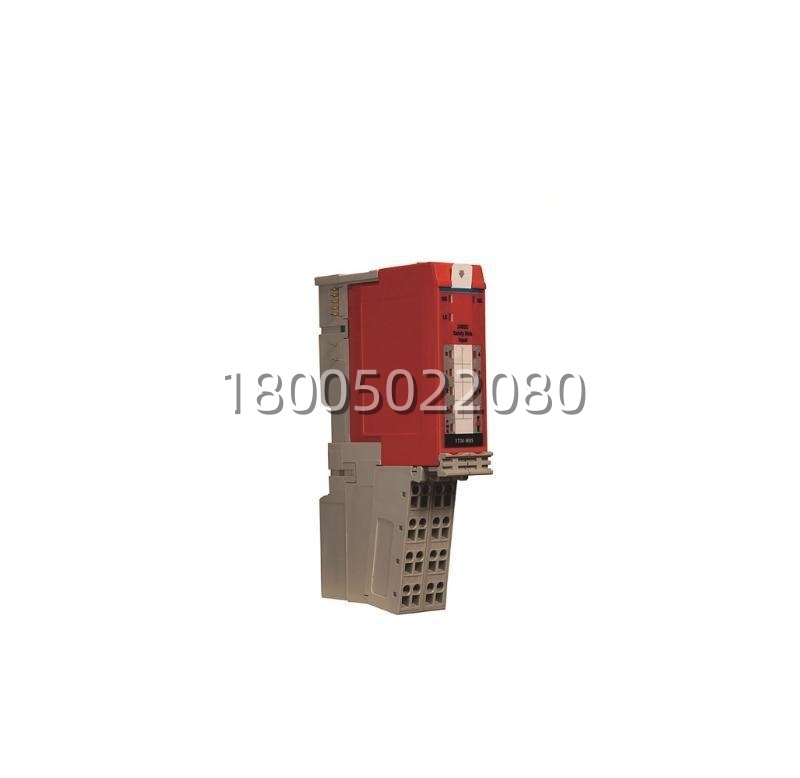

艾伦-布拉德利 1734-OB8S 是 POINT I/O 分布式 I/O 系统中的一款紧凑型数字量输出模块。它设计用于直接驱动现场的低功耗直流设备，如指示灯、小型继电器线圈、气动阀的电磁先导阀等。
“S”后缀表示其为漏型输出，这意味着模块的内部开关将负载连接到公共端（COM）的负电压。用户需要根据负载的接线方式（源型或漏型）来正确选择 OB8（源型）或 OB8S（漏型）模块。该模块结构紧凑，支持高密度安装，并通过背板与网络适配器（如以太网/IP适配器）通信，是实现控制信号分散式输出的常用、经济的选择。
