关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输出通道 | 2 通道,单端非隔离 |
| 输出电压范围 | 0–10V DC(单极性); ±10V DC(双极性) |
| 分辨率 | 14 位(13 位数据 + 符号位) |
| 输出电流 | 最大 3 mA @ 10V |
| 转换速率 | 20 µs(阶跃响应至满量程 63%) |
| POINTBus 电流 | 75 mA @ 5V DC |
| 外部供电 | 24V DC(范围 10–28.8V DC),35 mA |
| 数据格式 | 带符号整数 (Signed Integer) |
| 状态指示 | 模块状态、网络状态、2 路输出状态 LED |
| 工作温度 | -20°C ~ +55°C |
| 尺寸 (高 × 宽 × 深) | 56 × 12 × 75.5 mm |
| 安装方式 | DIN 导轨安装 |
| 适配底座 | 1734-TB, 1734-TBS, 1734-RTB 等 |
产品深度介绍

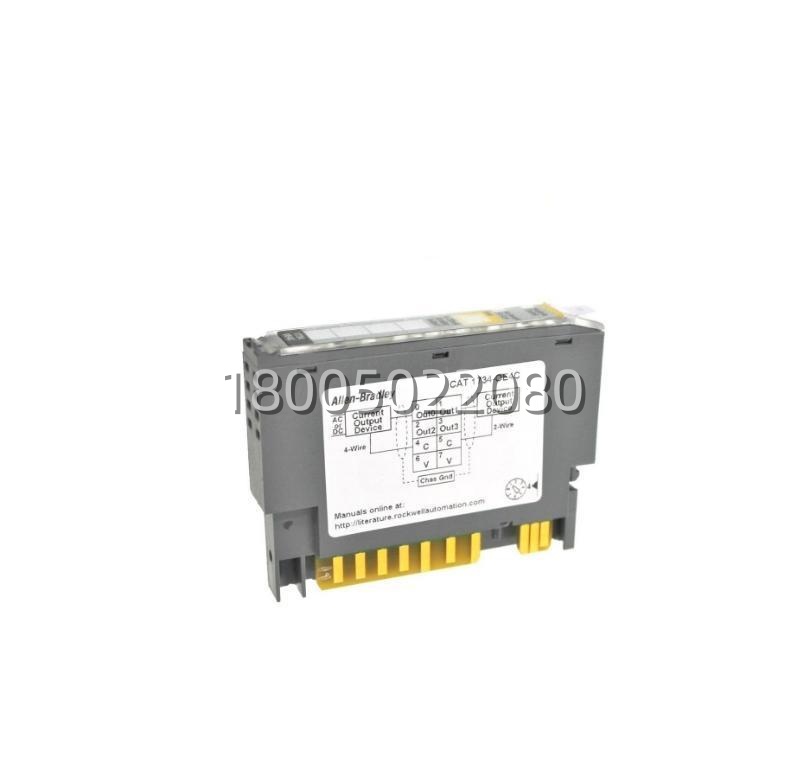

Allen‑Bradley 1734-OE2V/A 是 POINT I/O 分布式 I/O 系统中的2 通道模拟电压输出模块,用于将 PLC 的数字控制信号转换为标准模拟电压信号,驱动阀门、变频器、仪表等工业执行器。
模块支持0-10V或 ±10V 双量程输出,14 位高精度确保控制精准。采用非隔离设计,响应速度快(20μs),适配 DeviceNet、EtherNet/IP 等网络。通过 24V DC 外部供电,配合 POINT I/O 底座,可灵活组成分布式控制系统,广泛用于包装、物料处理、过程控制等自动化场景。
