关键技术规格 | Key Technical Specifications
| 参数项 | 值 |
|---|---|
| 模块类型 | 无源端子基座(无电子元件) |
| 适用模块 | 1734 系列模拟量输入/输出模块(如 1734-IE2C、1734-OE2C)及部分数字量模块 |
| 接线方式 | 弹簧夹式(Spring Clamp),支持 AWG 14–22 导线 |
| 通道数 | 通常匹配所插 I/O 模块通道数(如 2、4、8 通道) |
| 额定电压 | 最高 300 V AC/DC(取决于所配 I/O 模块) |
| 额定电流 | 最高 10 A(每端子) |
| 安装方式 | DIN 导轨(35 mm) |
| 防护等级 | IP20(需安装于控制柜内) |
| 工作温度 | -20°C 至 +60°C |
| 是否需要供电 | 否(仅提供接线,不参与信号处理) |
| 配套底座 | 需与 1734-TB3、1734-TB3S 或 1734-TOPS 通信底座配合使用 |
产品深度介绍 | Product Introduction

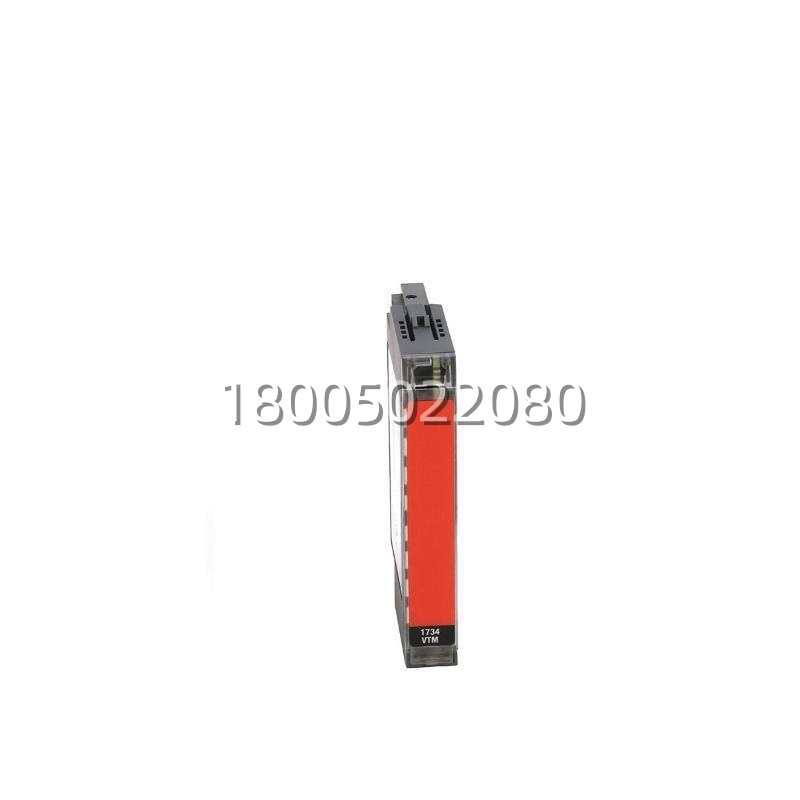

Allen-Bradley 1734-VTM 并非一个独立的功能模块,而是一个机械与电气接口组件,用于将现场设备(如传感器、执行器)的导线连接到 Point I/O 系统中。它本身不含任何电子电路,仅作为 I/O 模块与外部接线之间的桥梁。
典型使用方式是:先将 1734-VTM 安装在 1734-TB3S 通信底座上,再将功能模块(如 1734-IE2C 模拟量输入模块)插入 VTM 上方。现场信号通过 VTM 的弹簧端子接入,再通过内部触点传递给上方的 I/O 模块进行处理。这种设计实现了“功能模块可热插拔,接线不动”的维护优势。
1734-VTM 特别适用于需要频繁更换或升级 I/O 模块的场合,避免每次更换都重新接线。其弹簧夹结构抗震性好,适合振动环境。需注意:VTM 本身不提供隔离、保险或诊断功能——这些由上方的功能模块实现。选型时必须确保 VTM 与所用 I/O 模块的引脚定义和通道数匹配。
