关键技术规格
| 参数项 | 规格说明 (基于 1738 系列通用参数) |
|---|---|

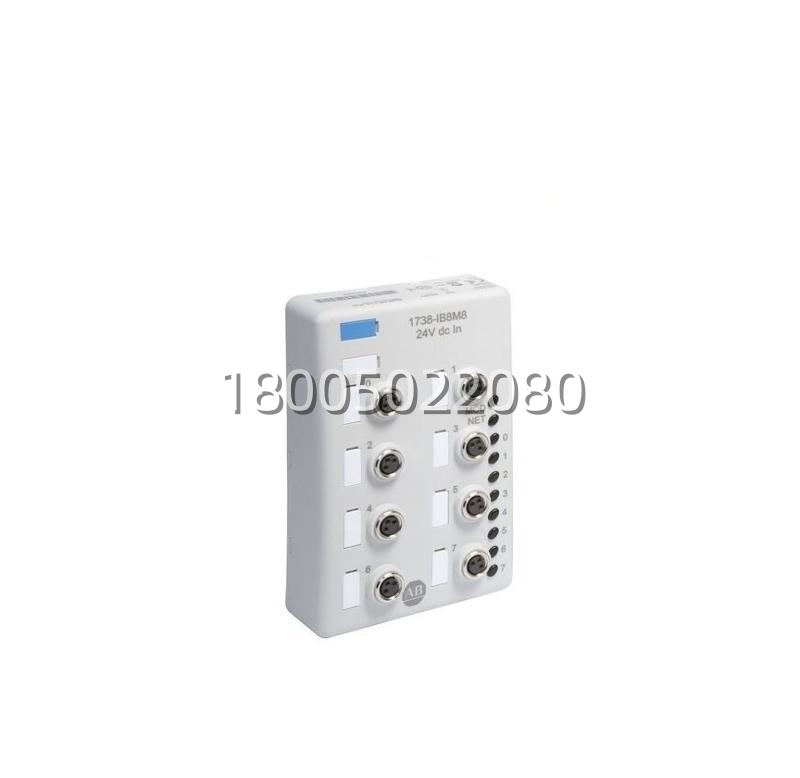

| 产品型号 | Allen-Bradley 1738-IB8M8 |
| 系列解读 | 1738: ArmorPoint 系列； IB8: 8点输入； M8: M8 接口连接器 |
| 输入点数 | 8 点 电子式输入 |
| 输入类型 | 24 VDC 灌入型 (Sinking, NPN) |
| 逻辑“1”电平 | 15 至 30 V DC |
| 逻辑“0”电平 | 0 至 5 V DC |
| 输入电流 | 典型 2 mA @ 24 V DC |
| 响应时间 | 开启/关闭: 典型 1 ms |
| 滤波时间 | 可组态 (通常 0.1, 0.2, 0.4, 0.8 ms) |
| 连接器 | 集成 M8 圆形连接器 (公头或母头， 需确认)， 用于现场布线 |
| 网络通信 | 本身无独立网络端口， 必须安装在 1738-ADN (DeviceNet) 或 1738-AENTR (EtherNet/IP) 适配器基座上。 |
| 防护等级 | IP20 (模块本身)， 当安装在适配器基座并连接好线缆后， 连接器端可达更高防护等级。 |
| 工作电压 | 24 VDC (由基座或通过连接器提供) |
| 背板电流 | 5V DC: 典型 10-20 mA (从基座) |
| 状态指示 | 每通道 LED 指示灯 (绿色) |
| 工作温度 | 0 °C 至 +60 °C |
| 安装 | 直接插在 1738 系列适配器/扩展基座上。 |
产品深度介绍
Allen-Bradley 1738-IB8M8 是ArmorPoint模块化I/O系统中的一个数字量输入模块。该系统采用“积木式”设计，将I/O点、通信适配器和电源模块分离开，用户可根据需要灵活组合。此模块提供8个直流输入点，通过其集成的M8连接器与现场传感器（如接近开关、光电开关）快速连接，特别适合在空间有限的分布式站点使用。
该模块的核心优势在于其紧凑性和配置灵活性。它本身不含网络接口，必须与1738系列的通信适配器（如支持EtherNet/IP的1738-AENTR）配合使用，形成一个完整的远程I/O站。这种设计使得单个适配器可以连接多个不同功能的I/O模块，优化成本。对于需要小点数、分散安装的应用（如单台设备的状态监测），它是一个高效的解决方案。在选型时，必须同时配置相应的通信适配器基座和电源模块。
