产品深度介绍

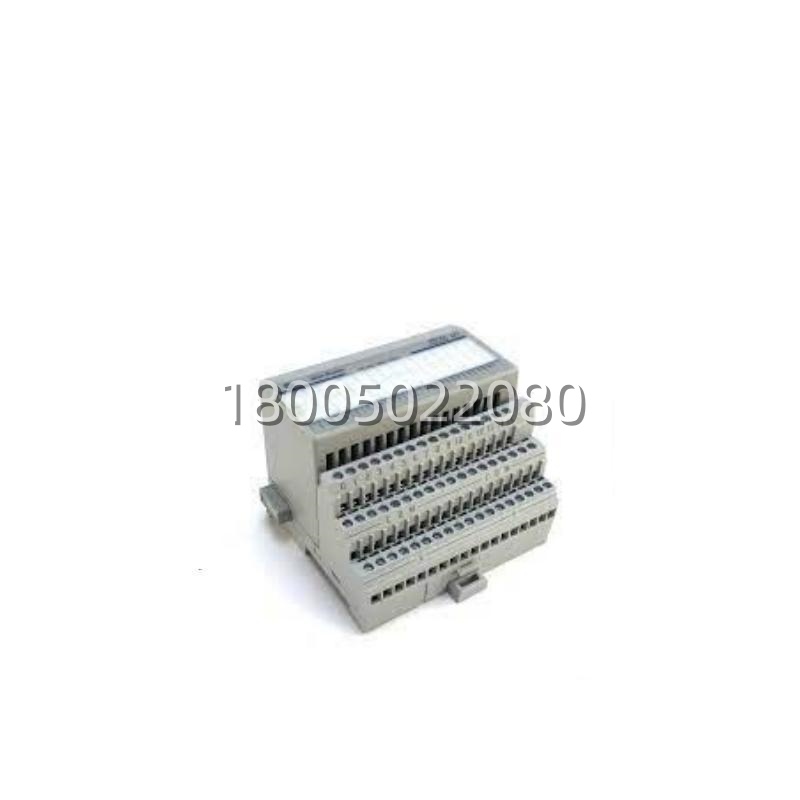

1794‑IB32 是罗克韦尔 FLEX I/O 系列里的高密度采集模块，专门负责把现场 24V 开关信号（如按钮、接近开关）转换成控制器能读懂的 0/1 数据。它采用灌电流（Sinking）输入逻辑，意味着现场传感器必须是 PNP（源型）输出，电流从传感器流出，灌入模块。
这款模块最大的优势是紧凑——在 94 mm 宽度内塞进了 32 个点，特别适合机柜空间紧张的分布式站点。配合 1794‑ADN（DeviceNet）或 1794‑AENT（EtherNet/IP）适配器，它能直接挂在网络上做远程 I/O，省去了传统柜内大量的硬接线。
关键技术规格
| 参数类别 | 规格详情 |
|---|---|
| 输入点数 | 32 点（分 2 组，每组 16 点） |
| 输入类型 | 24 V DC 灌电流 (Sinking) |
| 额定电压 | 24 V DC（工作范围 19.2 – 31.2 V DC） |
| 关断电压 | ≤ 5 V DC（最大 1.5 mA 漏电流） |
| 输入电流 | 标称 4.1 mA @ 24 V DC（范围 2 – 6 mA） |
| 输入阻抗 | 约 22.2 kΩ |
| 隔离 | 现场侧与系统侧 50 V 连续隔离；通道间无隔离 |
| 状态指示 | 32 个黄色 LED（每通道 1 个） |
| 功耗 | 最大约 6 W @ 31.2 V DC |
| 兼容底座 | 1794‑TB32, 1794‑TB32S, 1794‑TB62DS, 1794‑TB62EXD4X15 |
| 工作温度 | 0 至 55 °C |
| 存储温度 |
接线与选型注意
- 极性陷阱：这是灌电流模块，严禁直接接 NPN 传感器。如果现场只有 NPN，必须加中间继电器转换。
- 公共端隔离：32 个点内部实际是 2 组（0-15 和 16-31），每组共用一个 COM 端。如果两组信号地电位不同，建议分开供电。
- 底座必配：模块本身不带端子，必须搭配 1794‑TB 系列底座使用，接线全部在底座上完成。
