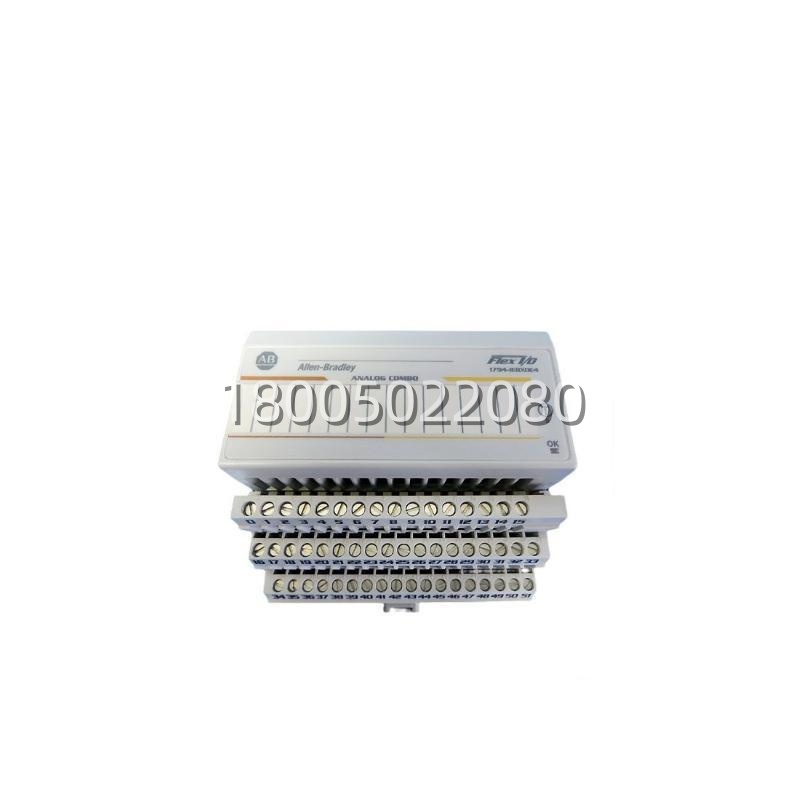

- 型号: 1794-IE8XOE4
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: FLEX I/O (Bulletin 1794)
- 核心功能: 单模块集成 8 路模拟量输入与 4 路模拟量输出，节省分布式 I/O 站空间
- 产品类型: 高密度组合式模拟量 I/O 模块
- 关键规格: 16 位分辨率；支持 4-20 mA / 0-10V 等标准信号；需配合 1794-TB3 系列端子底座使用
1794-IE8XOE4 是罗克韦尔 FLEX I/O 系列中少有的“输入+输出”一体化模拟量模块。它在一个标准宽度内集成了 8 路 AI 和 4 路 AO，专门用于解决分布式控制柜内空间紧张、但需要同时处理传感器采集（如温度、压力）和执行器控制（如阀门开度）的混合场景。
相比单独购买 8 点输入和 4 点输出两个模块，它不仅能省下一个槽位，还能减少一个网络适配器的负载。所有通道均支持软件独立配置（电压/电流），无需硬件跳线。不过需要注意，该模块通道间为非隔离设计，现场干扰较大的工况建议在信号侧加装隔离器。
| 参数类别 | 规格详情 |
|---|---|
| I/O 配置 | 8 路单端模拟量输入 + 4 路模拟量输出 |
| 输入信号范围 | ±10V, 0–10V, 0–20 mA, 4–20 mA |
| 输出信号范围 | ±10V, 0–10V, 0–20 mA, 4–20 mA |
| 分辨率 | 16 位（部分资料标注 12/15+1 位，以手册为准） |
| 精度 | 输入约 ±0.1% ~ ±0.2% FS，输出约 ±0.05% FS |
| 隔离特性 | 通道间非隔离，通道与背板间有基础隔离（约 50-75V DC） |
| 外部供电 | 24V DC（典型） |
| 工作温度 | 0°C 至 60°C（部分版本 -20°C 至 +70°C） |
| 通信机制 | 通过 FLEX 背板与适配器（如 1794-AENT）通信，支持 Block Transfer |
| 配套底座 | 必须使用 1794-TB3, 1794-TB3T, 1794-TB3S 等 36 针端子底座 |
| 热插拔 | 支持 RIUP（带电插拔） |
| 典型应用 | 过程控制 PID 回路、HVAC 系统、水处理加药控制 |
