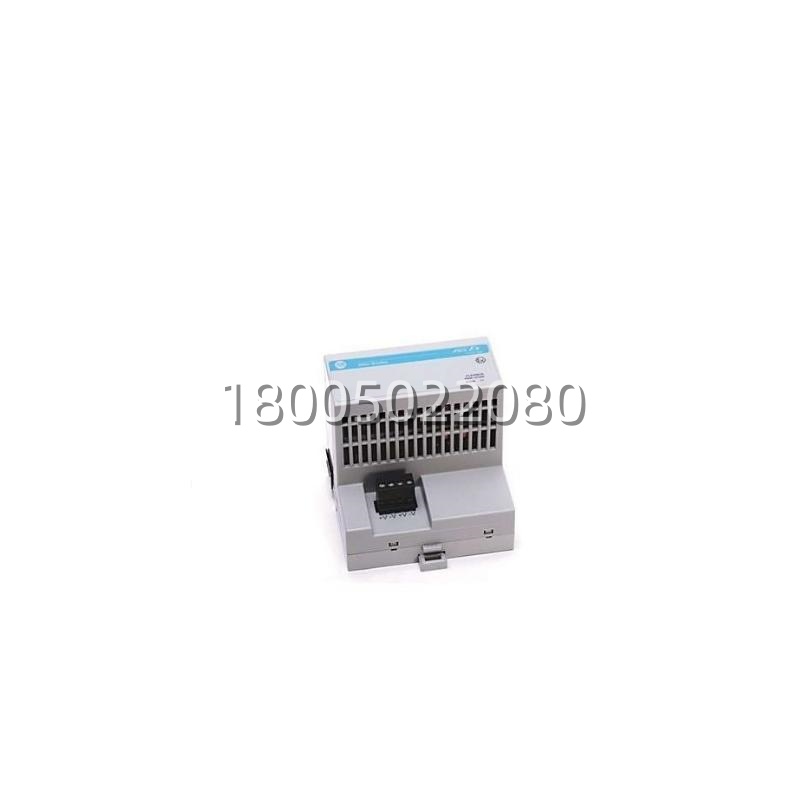

- 型号: 1797-BIC
- 品牌: Allen‑Bradley (Rockwell Automation)
- 系列: FLEX Ex 本质安全 I/O 系统
- 核心功能: 连接标准 FLEX I/O 与本质安全 FLEX Ex 总线
- 产品类型: 总线隔离器 / 接口模块
- 关键规格: 输入 18–32 V DC;支持最多 8 个 FLEX Ex 模块;符合 ATEX/IECEx 认证
1797-BIC 是 FLEX Ex 系统的“安全门卫”,专门用来解决防爆现场的控制难题。它一头连着非本安的标准 FLEX I/O 适配器(安全区),另一头通过 FlexBus 连接 FLEX Ex 模块(危险区),利用电气隔离确保危险侧的能量不会窜回控制系统。这种设计让你能在同一条 DIN 导轨上混合布置标准模块和本安模块,既省空间又合规。
虽然模块本身对控制器(如 ControlLogix)透明、无需软件组态,但物理安装有硬性门槛:它必须装在安全区或 Zone 2 区域,严禁直接进 Zone 0/1。供电也必须使用标准 24V DC 工业电源,千万别误接本安电源,否则会直接破坏隔离屏障。对于存量系统,需注意该型号已进入停产生命周期,备件采购建议优先锁定库存现货。
| 参数类别 | 关键指标 |
|---|---|
| 电源输入 | 18–32 V DC(典型 24V DC),最大电流 0.15 A,功耗约 2.1 W |
| 带载能力 | 最多支持 8 个 FLEX Ex I/O 模块 |
| 本安认证 | ATEX / IECEx [Ex ib] IIC(Zone 1, 2) |
| 本安参数 | Uo < 5.75 V DC, Io < 400 mA, Po < 2.05 W, Co < 39 μF, Lo < 100 μH |
| 电气隔离 | 符合 DIN EN 60079-11 标准,FlexBus 对电源及非本安侧隔离 |
| 物理接口 | 16 针 FlexBus 连接器(本安侧),可拆卸电源端子 |
| 安装方式 | 35 mm DIN 导轨,防护等级 IP20(需装于柜内) |
| 工作环境 | -20°C 至 +70°C,湿度 5–95% 非凝露 |
| 指示灯 | 绿色 LED 电源状态指示 |
| 线缆规格 | 最大 4 mm²(12 AWG)绞合线 |
| 重量 | 约 200 g |
