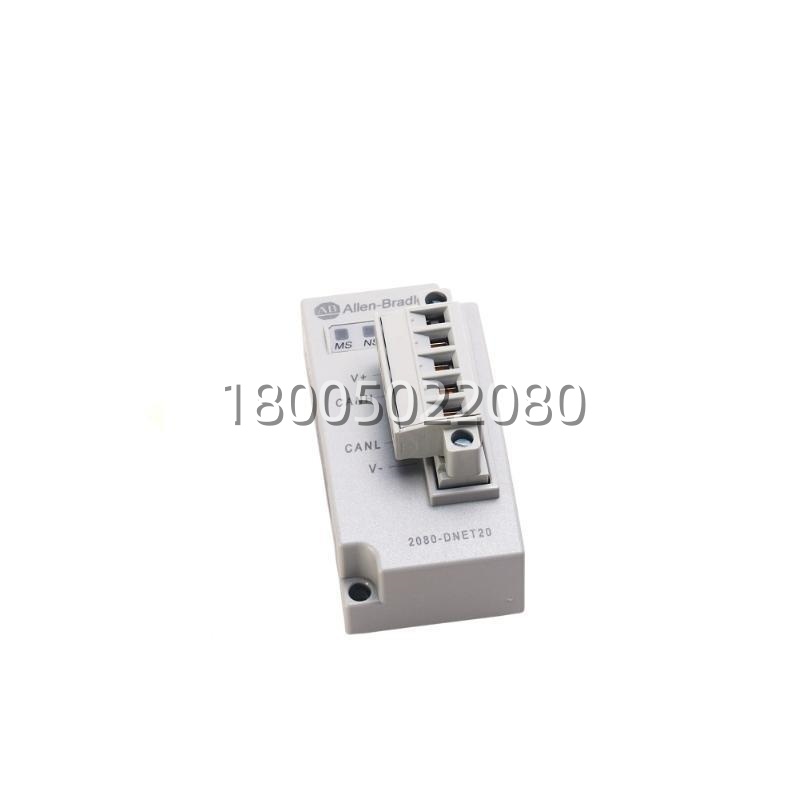

- 型号: 2080-DNET20
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: Micro800 系列插件模块 (Plug-In Module)
- 核心功能: 为 Micro800 PLC 提供 DeviceNet 主站(扫描器)功能,连接远程 I/O 与变频器
- 产品类型: 现场总线通信模块 (DeviceNet Scanner)
- 关键规格: 最大支持 20 个节点;工作温度 -20°C ~ 65°C;24V DC 供电
2080-DNET20 是罗克韦尔 Micro800 系列 PLC 的专用 DeviceNet 主站插件。它直接插在 Micro820/830/850/870 控制器的正面插槽,无需占用额外的 DIN 导轨空间,就能让原本只带以太网或串口的紧凑型 PLC 具备连接 DeviceNet 从站(如 PowerFlex 变频器、CompactBlock I/O)的能力。
相比外置网关方案,它的优势是配置统一(在 CCW 软件内直接组态)且成本更低。不过需要注意,每个 Micro800 控制器只能安装一个此类通信模块,且网络布线时需严格遵循 DeviceNet 的终端电阻和屏蔽接地规范,否则 500Kbps 的高速模式下容易丢包。
| 参数类别 | 规格详情 |
|---|---|
| 兼容控制器 | Micro810 (部分型号除外), Micro820, Micro830, Micro850, Micro870 |
| 网络角色 | DeviceNet Master (Scanner) |
| 最大节点数 | 20 个 (I/O 操作) |
| 波特率 | 125 Kbps (420 m), 250 Kbps (200 m), 500 Kbps (75 m) |
| 通信接口 | 5 针 可插拔端子块 (V+, V-, CAN H, CAN L, Shield) |
| 供电电压 | 24V DC (来自背板或外部) |
| 功耗 | 典型 1.44 W |
| 隔离电压 | 50V 连续 (通道与背板间) |
| 工作温度 | -20°C 至 +65°C |
| 防护等级 | IP20 (必须安装在控制柜内) |
| 配置软件 | Connected Components Workbench (CCW) |
| 状态指示 | Module Status (红/绿), Network Status (红/绿) |
