关键技术规格 | Key Technical Specifications
- 制造商: Allen-Bradley / Rockwell Automation
- 产品型号: 2198-H018-ERS2
- 系列: Kinetix 5500
- 额定输出电流 (连续): 7.5 A RMS
- 峰值输出电流: 18 A (持续 3 秒)
- 输入电压: 3相, 400-480V AC (324-528V AC 范围), 50/60 Hz
- 控制网络: 双端口 EtherNet/IP (支持 CIP Motion 及 DLR 环网)
- 反馈接口: 支持 EnDat 2.2, Hiperface DSL, SSI, BiSS, 数字增量编码器等
- 安全功能: 内置 STO (安全转矩关断)，可扩展安全模块
- 兼容电机: Kinetix VP, MP, SM 系列伺服电机 (需匹配功率)
- 安装方式: DIN 导轨或面板安装，支持并排安装 (无侧向间隙)
- 防护等级: IP20 (柜内安装)
- 工作温度: 0°C 至 55°C (需参考手册降额曲线)
产品深度介绍 | Product Introduction

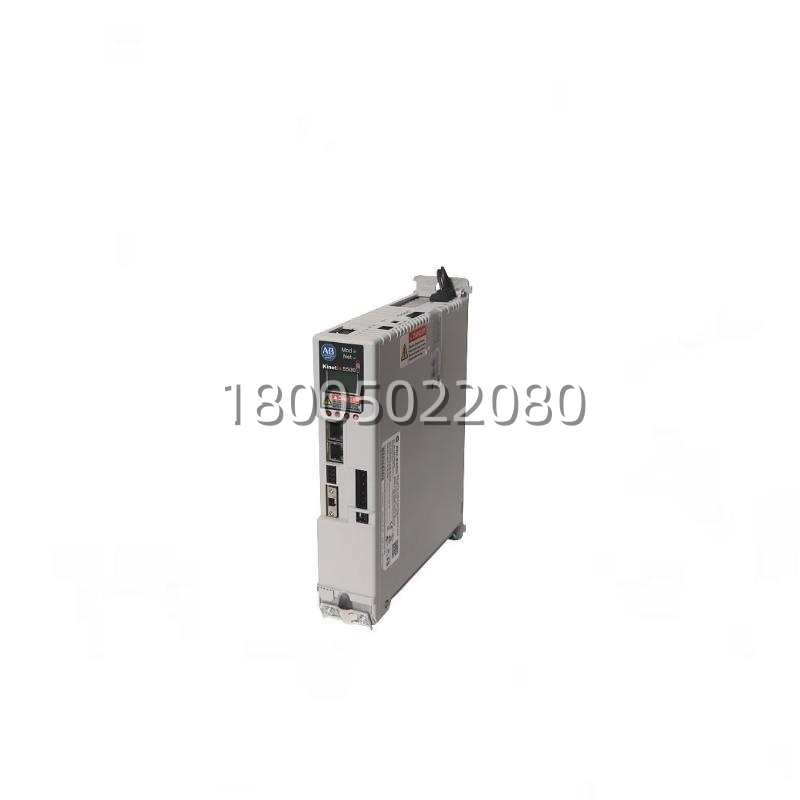

Allen-Bradley 2198-H018-ERS2 是 Kinetix 5500 系列中的一款单轴伺服驱动器，主要用于需要高精度运动控制的工业自动化产线。它接受 400-480V AC 三相电源输入，能提供 7.5A 的连续输出电流和 18A 的峰值电流，足以驱动中等功率的伺服电机。该驱动器通过 EtherNet/IP 网络与 ControlLogix 或 CompactLogix 控制器通信，利用 CIP Motion 协议实现复杂的运动控制指令，如电子凸轮、电子齿轮和飞锯控制。
在选择这款驱动器时，工程师通常看重它的集成度和调试便利性。它直接在 Studio 5000 Logix Designer 环境下进行组态，无需额外的专用软件，驱动器参数和程序可以存储在控制器中，更换硬件时无需重新烧录，减少了停机时间。反馈接口兼容多种主流编码器协议，特别是支持 Hiperface DSL 和 EnDat 2.2 数字接口，抗干扰能力比老式模拟接口更强。对于空间有限的电柜，它的并排安装设计（零间隙）能有效节省导轨空间。
如果你正在搭一条包装线或者组装机，用到 Rockwell 的系统，那 2198-H018-ERS2 这个驱动你应该不陌生。它就是 Kinetix 5500 家族里那个 7.5A 的型号，带 18A 的瞬时过载能力，一般配个 1.5kW 到 2kW 左右的电机正合适。最省心的地方在于通讯，直接用网线（EtherNet/IP）连，支持环网，网线断了也不会全线停车，这点现场维护真的很受用。
很多搞 OEM 设备的兄弟喜欢用这个系列，因为接线少，参数都在 Studio 5000 里调。电机反馈线如果用了带 DSL 功能的，一根线就搞定动力和信号，柜子里清爽不少。库存这块，目前全新散货流通挺多，价格比找代理商订期货划算，交期也快。只要是 480V 的电网，选这个型号基本稳了，记得配电机的时候核对下电流曲线就行。
在 Kinetix 5500 系列里选型号，核心看电机额定电流。2198-H018-ERS2 对应的是 7.5A 连续输出，处于 mid-range 的位置。相比小一号的 2198-H008-ERS2 (3.5A)，它能应对更大的惯量负载和更高的加速扭矩；相比大一号的 2198-H025-ERS2 (10.5A)，它体积更小且成本更低，适合单机独立传动。
与上一代 Kinetix 3500 (2097 系列) 相比，2198 系列的主要变化是取消了模块化的电源模块 (需单独总线电源)，改为每轴自带电源输入，灵活性更高，但也占用了更多进线端子空间。如果你的系统轴数不多（比如少于 4 轴），用 2198-H018-ERS2 这种单轴自带电源的方案，比搞一个 3500 的大电源模块加小轴模块更简洁，故障点也分散。不建议将其与 Kinetix 5700 (2198-D 开头的) 混用，虽然外观类似，但内部总线和安全选件不通用。
