关键技术规格 | Key Technical Specifications
- 制造商: ABB
- 型号 / 订货号: 83SR04E-E / GJR2390200R1211
- 模块类型: 继电器输出模块 (Relay Output, Digital)
- 通道数: 4 通道,独立隔离
- 继电器触点类型: SPDT (Form C, 1常开 NO + 1常闭 NC + 公共端 COM)
- 额定开关电压: 最大 250V AC / 125V DC
- 额定开关电流: 5 A (阻性负载,250V AC)
- 最小开关电流/电压: 10 mA / 5 V DC (典型)
- 线圈/逻辑侧电压: 24 V DC (由 S800 背板或外部供电,依机架配置)
- 开关寿命: 机械 10^7 次,电气 10^5 次 (阻性负载额定下)
- 内置保护: 每通道触点并联 MOV (压敏电阻) 抑制反电动势
- 安装方式: 插入式 S800 I/O 机架 (如 CI800/CI801 等),支持热插拔 (视系统配置)
- 工作温度: -40°C 至 +70°C
- 认证: CE, cULus (以具体批次铭牌为准)
产品深度介绍 | Product Introduction

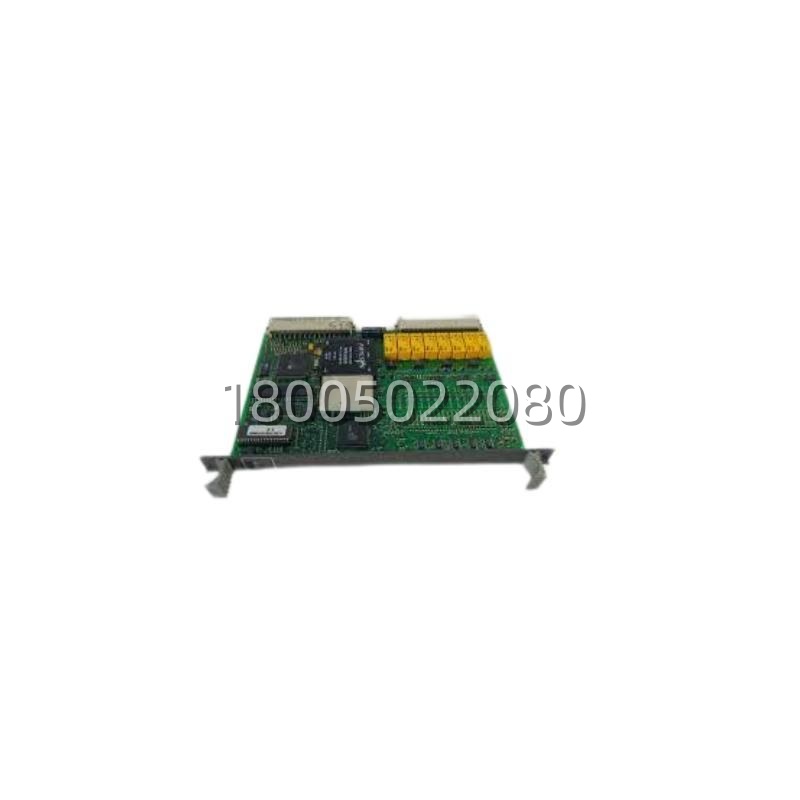

现场控制柜里,PLC 的 24V 弱电信号要去点亮 220V 的报警灯、驱动交流接触器线圈或者切电磁阀,中间总得有个“中转站”。ABB 83SR04E-E (GJR2390200R1211) 就是 S800 I/O 家族里干这个活儿的 4 路继电器输出模块。它把 DCS 或 PLC 来的低压逻辑,隔离转换成 4 组独立的强电开关信号,最高能扛住 250V AC / 5A 的负载,属于柜内接线里最常规但也最不能出岔子的节点。
这款模块的每个通道都是标准的 SPDT (Form C) 转换触点,这意味着你不仅能做普通的“接通”控制,还能利用常闭 (NC) 触点去做故障安全 (Fail-Safe) 连锁或状态取反。ABB 在每路触点上都并联了 MOV (压敏电阻),这个细节很实用——当驱动的负载是接触器或电磁阀线圈时,断开瞬间的反峰电压会被 MOV 吸收,能明显减少拉弧,延长继电器本身的机械寿命。在 -40°C 到 70°C 的宽温区里,它直接插在 S800 机架上,和 AC 800M 或 System 800xA 系统配合时,组态和诊断都很直观。
比起用普通的轨道式中间继电器排,用 83SR04E-E 这种模块化方案有两个实际好处。一是省空间,一个 4 通道模块宽度才 45mm 左右,比 4 个独立继电器加底座窄;二是诊断能力强,模块状态、通道动作和故障可以通过系统总线回传给控制器,不用靠人肉去看灯。不过要注意,它标称 5A 是阻性负载(比如加热管),如果你带的是接触器线圈这种感性负载,长期工作建议按 3A 左右降额使用,实在吃不准就外加 RC 吸收回路更稳妥。
