关键技术规格
| 参数项目 | 规格数值 |
|---|---|
| 适用断路器 | ABB Tmax T4, T5 系列塑壳断路器 (MCCB) |
| 操作类型 | 电动储能 + 闭合/断开(Closing/Opening Coil 功能合一或配合分励) |
| 额定电压 | 220–240 V AC 50/60 Hz 或 220–250 V DC(依后缀版本) |
| 功耗 | 充电时约 130 VA / 稳态 <10 W(典型) |
| 动作时间 | 储能 < 0.3 s,闭合 < 0.1 s(典型参考值) |
| 机械寿命 | ≥ 10,000 次(无载操作) |
| 安装方式 | 断路器左侧/右侧 snap‑fit 卡扣 + 螺钉固定(依 T4/T5 设计) |
| 辅助触点 | 常自带 1a1b 位置反馈辅助触点 (Position Switch) |
| 工作温度 | -25 至 +55 °C(依 Tmax 整机标称) |
| 防护等级 | IP20(安装在断路器内/侧) |
| 认证 | IEC 60947‑2, CE, CCC, UL(跟随整机认证体系) |
| 重量 (参考) | 约 0.45–0.6 kg |
产品深度介绍

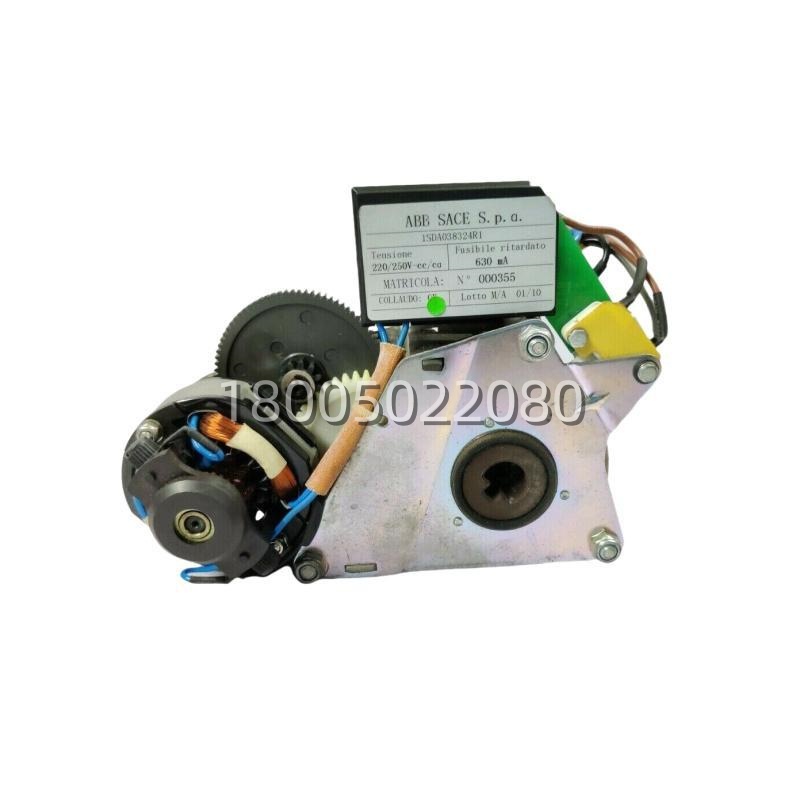

ABB 1SDA038324R1 是 Tmax T4/T5 塑壳断路器专用的电动操作机构(Motor Operator),安装在断路器侧面,通过接收远程电控信号(如 PLC 或按钮盒)驱动电机对弹簧储能并触发合闸/分闸,实现断路器的远方操作,省去人工去现场摇柄或按本体按钮。
它内置储能弹簧,意味着即使控制电源短暂中断,已完成储能的机构仍可完成一次合或分操作(具体取决于接线逻辑与是否配分励脱扣器)。自带位置反馈辅助触点方便把”已合/已分”状态送回 DCS/PLC。采购替换时最关键的是:核对旧件标签”1SDA038324R…”完整代码及电压规格(常见 220–240V AC/DC 版,也有 24V DC 版切勿混用),并确认断路器是 T4 或 T5(T3 及以下不兼容)。
