关键技术规格 | Key Technical Specifications
| 参数项 | 数值 / 描述 |
|---|---|
| 适用设备 | ABB PSTX 系列电机软启动器 (PSTX30…PSTX1250 等依功率段) |
| 模块定位 | 内部控制主板 (Motherboard / Control PCB),安装于软启动器前盖内侧 |
| 控制电源 | 通常由软启动器主回路取电,控制回路工作电压 ~24 V DC (内部生成) |
| 数字输入 (DI) | 通常 2~3 路 (启动/停止/选择,依 PSTX 具体型号面板配置) |
| 继电器输出 | 通常 2~3 路 (运行/故障/旁路,依配置) |
| 通讯扩展 | 支持可选通讯模块 (Modbus RTU / Profibus DPV1 / DeviceNet 等插于主板) |
| 触发控制 | 同步触发反并联晶闸ristor 的相位角控制 (内置算法) |
| 保护功能 | 过流、过载、欠载、相序、晶闸ristor 温度监控 (需配合 CT & 热敏) |
| 工作温度 | -25°C 至 +60°C |
| 防护等级 | IP20 (安装于软启动器壳体内) |
| 安装方式 | 前盖内侧螺丝固定 + 排线插接 |
产品深度介绍 | Product Introduction

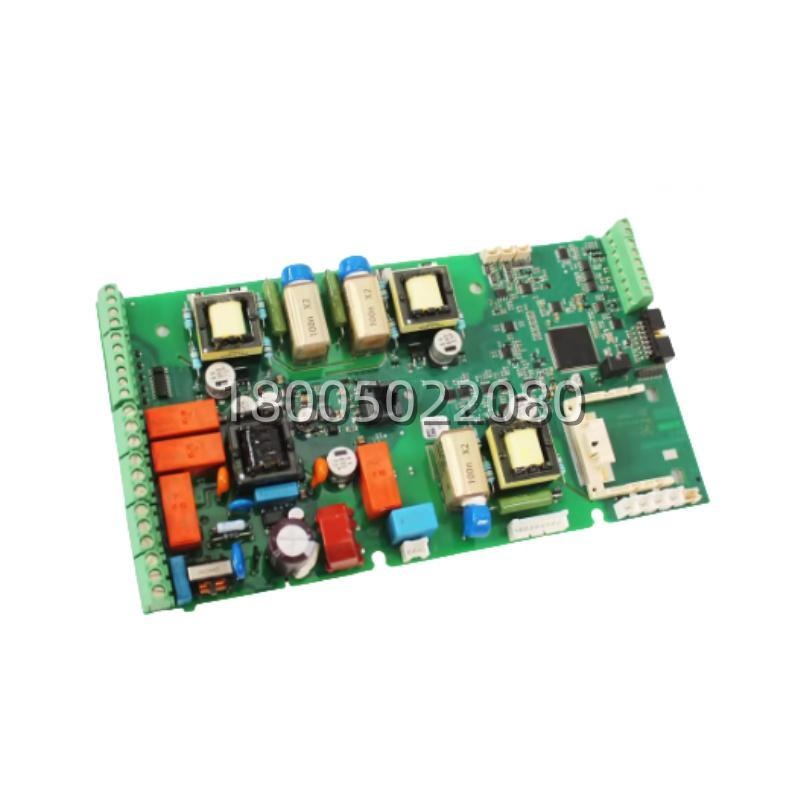

电机直接全压启动时的冲击电流能达到额定值的 5-7 倍,对电网和机械设备都是折磨。ABB PSTX 系列软启动器靠的就是这块 1SF536268D1008 控制主板来平滑解决这个问题——它按预设的斜率控制晶闸ristor 导通角,让电机电压从零缓慢爬升到全压,同时监测电流、热状态和外部命令。
这块板子是 PSTX 的”大脑”。面板上按键的操作、外部 DI(启/停/选择)和继电器输出(运行/故障/旁路)都经它处理,晶闸ristor 的触发脉冲也由它算出来发出。部分 PSTX 型号还能在它上面插通讯子卡(Modbus / Profibus 等)。采购时唯一要盯紧的:确认你旧软启动器的确切 PSTX 型号与机身序列号,因为不同功率段的 PSTX 内腔结构和排线偶有微调,虽然 1SF536268D1008 覆盖主流段,但极端情况需核对。
