关键技术规格

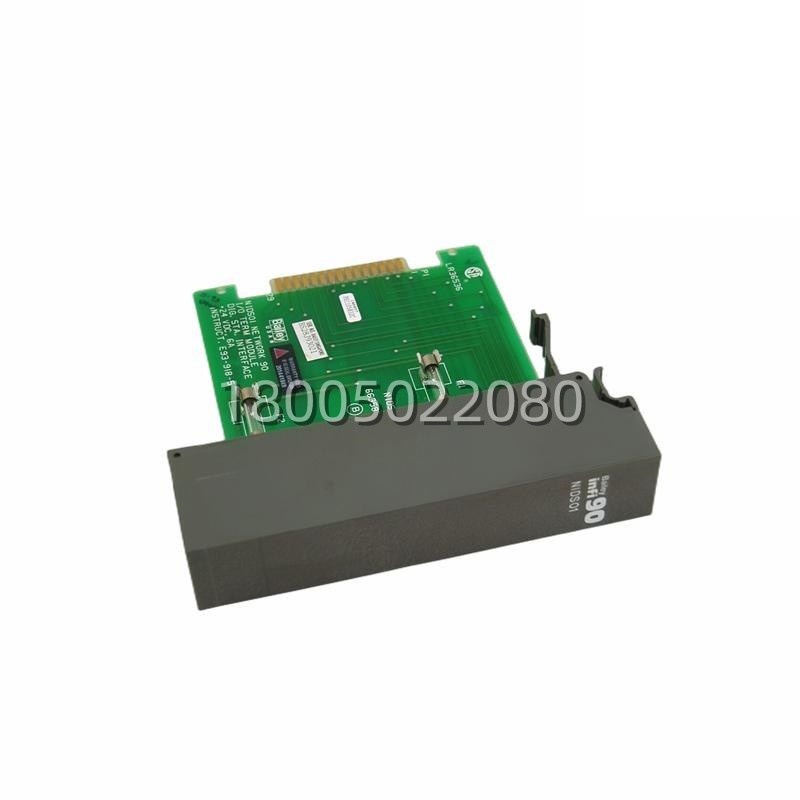

• 产品型号: NIDS01
• 原厂系列: ABB Bailey Infi 90 / Net 90 / Symphony Plus DCS
• 模块定位: 数字站终端模块（Digital Station Termination Module），非运算 CPU，纯信号接口与调理单元
• 通道配置: 典型 16 路数字量点（适配 DI/DO 卡，支持有源 24/48V DC 及无源干接点）
• 接线方式: 前部螺丝端子排，通过扁平排线（Ribbon Cable）对接 NICS01 或 I/O 卡架
• 隔离耐压: 通道对地 / 通道间 1500V AC（工业级电气隔离，抑制共模干扰）
• 供电电压: 由机柜背板或外部 12-24V DC 控制电源供电（典型 ≤2W 功耗）
• 信号保护: 内置滤波、去抖动、浪涌及雷击保护电路，保障控制侧卡件安全
• 适配组件: 常与 NICS01（控制器/站终端）、NDCS03（数字控制站）、IISAC01（模拟站）配套使用
• 安装方式: 标准 DIN 导轨安装 或 Infi 90 专用端子机笼（Card Cage）插装
• 工作环境: -20°C 至 +70°C，0-95% RH（无冷凝）
• 防护/认证: IP20（柜内安装），CE / UL 认证



产品深度介绍

排查 DCS 柜里数字量信号无故翻转或干扰跳变，十有八九先怀疑现场接线端屏蔽和隔离——这时候 ABB NIDS01 的价值就显出来了。它是 Bailey Infi 90 和 Symphony Plus 系统专用的数字站终端模块，不跑逻辑，专司现场 16 路 DI/DO 的集中接线、电气隔离和信号滤波。

换这个终端单元，最核心的是 1500V AC 通道隔离和内置浪涌保护，把变频柜过来的地电位浮动挡在外头，护住里头昂贵的控制卡。直接卡 DIN 轨或插原厂机笼，排线对口 NICS01 或 I/O 卡，不用改柜内布线。多囤块全新原装，别拿普通端子排硬替——没了原厂信号调理和隔离等级，模拟现场干扰烧 I/O 卡，停机查线的人工比模块贵多了。

干过 Infi 90 老系统维护的都懂，现场泵阀反馈线长、变频干扰大，直接进 I/O 卡心惊胆战。柜里那块 ABB NIDS01 终端模块就是干“防浪涌+隔离”的苦活，16 路数字点前头先滤一遍，1500V 隔离压着共模噪声。

换件不难，断电拔排线，导轨一抽一扣，端子螺丝紧完上电。原装件滤波和去抖参数标得准，轧机旁用也不乱报 DI 翻转。库房留块全新原装，别图便宜用普通端子排改——隔离不够，哪天干扰串进去烧了 NICS01 或 DO 卡，备件加停机调线，账算下来真不划算。

同样接 16 路数字量，普通车间端子排几块钱一组，但 NIDS01 贵在 1500V AC 通道隔离、内置浪涌/滤波/去抖电路，还有 ABB Infi 90 专用排线接口（对接 NICS01/NDCS03）。通用端子隔不了高压地涌，变频柜一启停，共模干扰直接打进 DCS 控制卡。

预算紧、纯 PLC 柜低压隔离好的，通用端子排够用。但只要是 Bailey Infi 90 或 Symphony Plus 存量 DCS（火电、石化常遇到），必须原装 NIDS01 终端模块——信号调理和隔离等级是原厂柜内防护设计的一环。采购死盯全新原装，别收拆旧件；老端子常年扭螺丝，弹簧疲劳接触不良，隐性信号闪断查半天才知道是终端排，产线误动风险扛不住。
