产品核心摘要

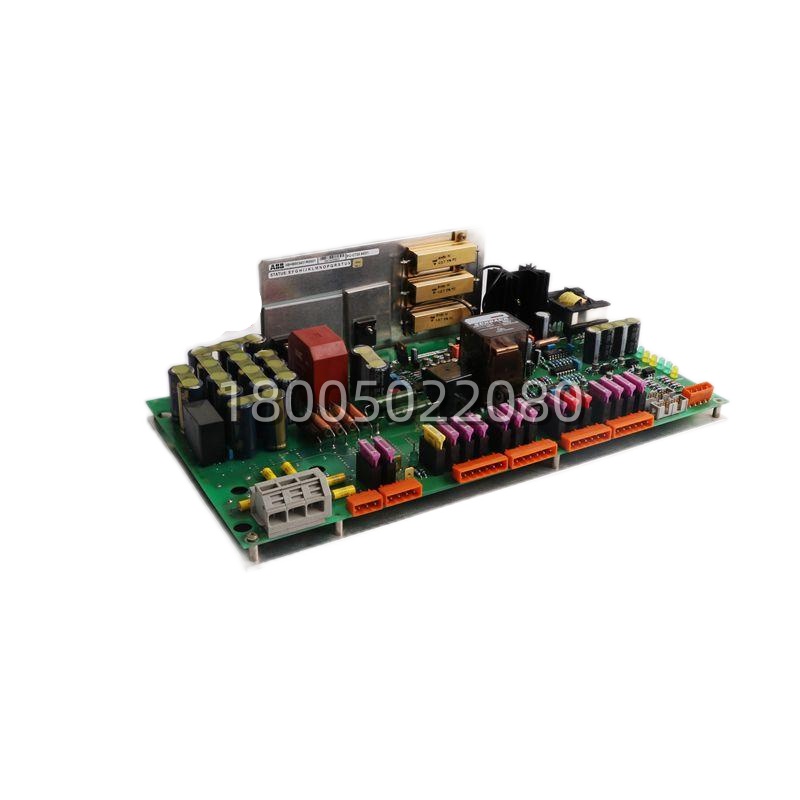

• 型号: NINT-43C
• 品牌: ABB
• 系列: ACS600 低压交流变频器专用接口
• 核心功能: 功率信号隔离采样、控制与门极驱动光纤通信、I/O 调度
• 成色: 全新原装 (New Surplus),非翻新
• 产品类型: 主电路接口板 (Main Circuit Interface) / 控制通信核心
• 关键规格: 24V DC 控制侧供、≥3.5kV 隔离、光纤链、总线/I/O 整合

产品深度介绍

挑 ACS600 单传动（Single Drive）变频柜的功率与控制侧接口备件，核心看隔离耐压余量、光纤抗 EMI 稳定性，以及背板针序与 ACS600 信号定义的原生绑定度。ABB NINT-43C 定位很明确：ACS600 专用主电路接口板（控制与功率侧桥梁），不是通用 PLC I/O 模块，也不通用到 ACS800/ACS880 新传动平台。

把原装 NINT-43C 和非隔离通用信号调理板放一起比，差异在传动级余量。原装板卡在 ACS600 功率逆变单元与 24V 控制侧间，把直流母线电压、电机电流/电压做隔离采样（控制/功率侧 ≥3.5kV AC 耐压，60s 测试），调理干净送控制板跑 DTC 直接转矩；同时走专有光纤链路跟门极驱动（如 NGDR）对发触发脉和状态，完全切开强电 IGBT 开关噪扰，比非隔离方案在 -25~+60°C 高 EMI 柜里稳得多。典型吃内部 24V DC（18-30V 范围，功耗 <4W），集成 8 DI/8 DO 及模拟量（依版本），是 NINT-42C 的增强版——加持 DeviceNet/Profibus DP 总线，物理卡笼插槽兼容，换件多需匹配总线组态，底层程序不用改。短板清楚：死磕 ACS600 内部背板针序与信号定义，不通用到 ACS800/ACS880 新平台物理/固件；换前必须断主电放电 5 分钟，禁止热插拔，装完无水乙醇擦光纤头，测控制/功率侧绝缘、核光纤 LED 绿亮再带载，盲插或直启易炸隔离或丢通信。

关键技术规格

• 产品定位: 系列单传动变频器主电路接口板（控制 ↔ 功率侧桥梁）
• 适配架构: ABB 平台（依框架尺寸匹配硬件版本，不支持 ACS800/ACS880 新传动）
• 电气特性: 24V DC 控制侧供（18-30V），控制/功率隔离 ≥3.5kV AC (60s)，功耗 <4W
• 核心功能: 直流链路/电机信号隔离采样，专有光纤链 (TX/RX) 至门极驱动/控制板，集成 I/O
• 升级对比: NINT-42C 增强版（物理插槽兼容），追加 DeviceNet/Profibus 总线与集成 I/O 能力
• 环境/物理: 工作 -25~+60°C（5-95% RH 非冷凝）， 卡笼直插，约 170×110×22 mm / 0.22 kg
• 换件规范: 断主电放电 ≥5 分钟，禁热插拔，擦光纤头，测绝缘，核总线组态/LED 链路再带载
