产品核心摘要 | Product Core Brief

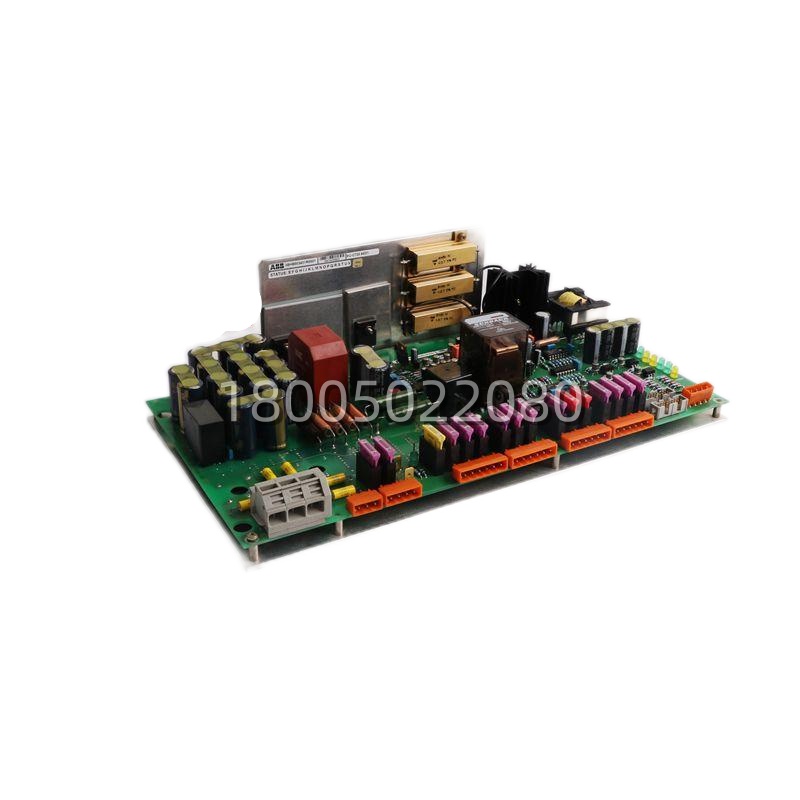

• 型号: PFSK109 (订单号 YM322001-EK，Connection Unit 1)
• 品牌: ABB
• 系列: ABB PFSK 张力控制与信号分配系统架构
• 核心功能: 实现 PFSK 电源/模拟量/数字量/通信总线的集中接线、三重电气隔离与信号分配，保障张力闭环抗扰
• 产品类型: 工业集中信号/电源/通信连接单元 (Connection Unit / Terminal Board)
• 关键规格: 24V DC 冗余输入 (18-32V DC)，16AI/AO + 32DI/DO，通道间隔离 ≥2.5kV DC，双重隔离
• 成色: 随 PFSK 系统逐步停产 (EOL)，流通多为 NOS 全新库存或测试 OK 拆机，选型严核兼容与测试报告

关键技术规格 | Key Technical Specifications

• 系统架构与定位: 专用于 ABB PFSK 张力控制系统，作为 Connection Unit 1 (CU1) 集中汇接 PFSK101 电源模块、PFSK102 I/O、PFSK104 信号处理及现场张力传感器/压头/继电器；不向下兼容 AC500 PLC 或 800xA DCS 直连。
• 供电与信号量化: 24V DC (18–32V DC 冗余输入，背板/端子)；模拟量 16 通道 (8AI 4-20mA/0-10V + 8AO)，数字量 32 通道 (16DI + 16DO 继电器输出)。
• 隔离与抗扰边界: 通道间电气隔离 ≥2.5 kV DC，电源/信号/通信 三重隔离 (Triple Isolation)，内置过压/过流/短路/反接/浪涌保护，符合 IEC 61010EMC，抗变频器启停电弧/地电位差 EMI。
• 通信与接口: 2 路总线集中分配 (RS-485 / Profibus-DP)，内置总线配电与抗扰；接线为弹簧夹持或螺丝端子 (支持 0.5–2.5 mm² 线缆)；安装为 35mm DIN 导轨或柜体螺钉固定。
• 环境、物理与生命周期: 工作 -20°C~+70°C，5%-95% RH 非冷凝，IP20 柜内；约 320×230×25 mm，1.2 kg；随 PFSK 系统逐步 EOL，流通多为 New Old Stock (NOS) 或测试 OK 拆机，选型采购 100% 索取通道动作、隔离耐压 (≥2.5kV DC)、总线通断测试报告，以 PFSK 系统柜体图及原厂手册核对端子兼容。

产品深度介绍 | Product Introduction

将通用工业端子排或改制 I/O 中继模块，与 ABB PFSK109 (YM322001-EK，Connection Unit 1) 做存量印刷/复卷线 PFSK 张力系统维护选型比对，核心差异不在“能不能通断”，而在通道间高隔离一致性、变频器柜启停电弧/地电位差 EMI 抑制余量，及张力闭环信号长期漂移控制。PFSK109 是 ABB 专为 PFSK 张力控制架构设计的集中连接单元，设计职责是统一汇接 PFSK101 电源、PFSK102 I/O、PFSK104 信号处理板的电源/信号/通信总线，往外集中分配现场张力传感器 (4-20mA/0-10V)、压头、继电器硬接线，取代多块独立端子板，简化柜内布线。
