产品核心摘要

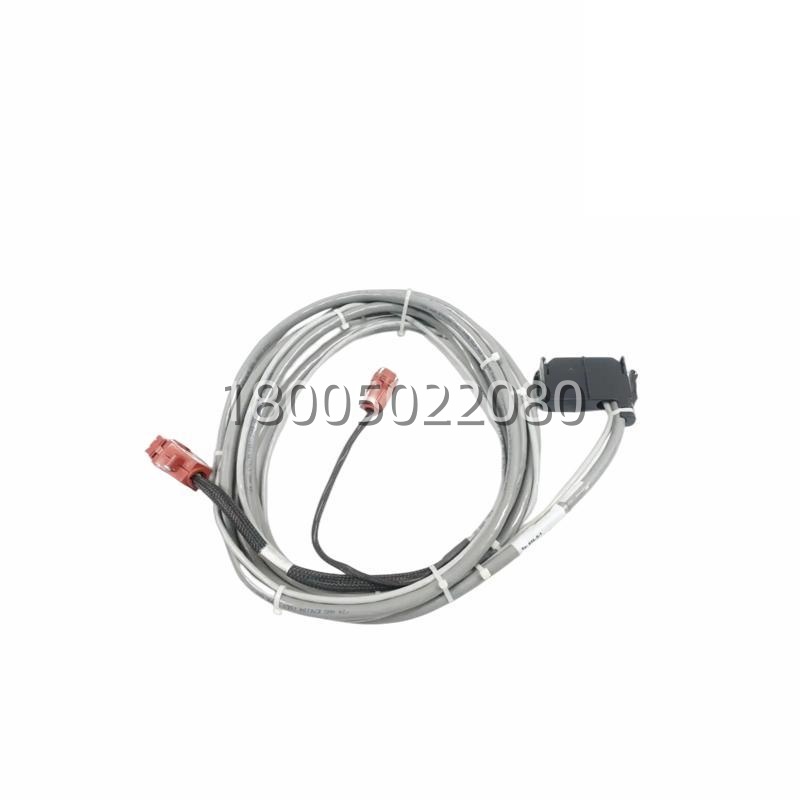

- 型号: NKST11-15
- 品牌: ABB
- 系列: NKST11 系列 Bailey I/O 预制电缆(屏蔽增强型)
- 核心功能: NT 端子板与 Bailey I/O 模块间高可靠屏蔽信号互联
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: I/O 预制屏蔽终端电缆
- 关键规格: 15cm 定长、屏蔽双绞 (AWG 22)、M12 防呆头、镀金触点
产品深度介绍
挑 Bailey Symphony Plus 或 INFI 90 DCS 柜的 I/O 互联备件,核心看屏蔽抗 EMI 余量、触点抗硫化寿命,以及预制 Pin 序与端子板 (NT 系列) 的防呆匹配度。ABB NKST11-15 定位很明确:Bailey DCS 专用 15cm I/O 预制屏蔽终端电缆,不是现场临时压接的散线,也不同于同系非屏蔽预制线 (NKST01-15 / NKSE01-15)。
把原装 NKST11-15 和现场散线或非屏蔽预制线放一起比,差异在 DCS 级余量。原装线用 AWG 22 镀锡铜屏蔽双绞(铝箔 + 镀锡铜编织网,覆盖率 ≥85%),分布电容压到 ≤80 pF/m,动力柜变频器共模噪扰串不进,模拟量 (4-20mA) 稳、SOE 事件时序对齐——非屏蔽线 (NKST01/NKSE01) 在强 EMI 环境信号飘移明显。两端 M12 工业连接器带非对称定位销(防呆),磷青铜触点镀金 0.8μm,抗柜内硫化腐蚀,插拔 ≥500 次余量比普通散线压端氧化强。工厂预制 15cm 定长(同基板相邻槽位跨接),自锁卡扣抗振不松,不用现场剥线、量长、压端子、纠结屏蔽层接地——换线工时压到分秒,一致性比手糊散线稳得多。短板清楚:死磕 Bailey NT 端子板(NTAI、NTDI、NTCI 等)与 I/O 模块 (IMDSM、IMDSI 等) Pin 序,剪掉头当普通 PLC 散线用,屏蔽接地规范一乱抗干扰归零;换前拍原线接头与端子板标贴(核 NTAI/NTDI 等),酒精擦镀金触点,防呆对准按死再带载。
关键技术规格
- 产品定位: Bailey Symphony Plus / INFI 90 DCS 专用 I/O 预制屏蔽终端电缆(15cm)
- 适配架构: NT 系列端子板 (NTAI, NTDI, NTCI 等) ↔ Bailey I/O 模块 (IMDSM, IMDSI 等)
- 线缆结构: AWG 22 (0.34 mm²) 镀锡铜双绞,铝箔 + 镀锡铜编织屏蔽 (≥85% 覆盖),≤80 pF/m 分布电容
- 连接器: M12 圆形(非对称定位防呆),磷青铜触点镀金 (0.8μm),自锁抗振卡扣,对插后 IP67 (依板座)
- 电气额定: 60V DC / 25V AC,每芯 1.0A 持续,接触电阻 ≤20 mΩ,绝缘 ≥1000 MΩ
- 环境/机械: 工作 -20~+85°C,阻燃 PVC 护套 (UL 94 V-0),插拔寿命 ≥500 次,抗 EMI/RFI 强
