- 型号: PCU-03(关联型号 E-31978)
- 品牌: ABB
- 系列: 工业柜体正压吹扫/防爆控制系统
- 核心功能: 管理柜体定时吹扫与正压维持,防燃爆气体侵入
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: 吹扫控制板 (Purging Control Board)
- 关键规格: 供电 24V DC,1路 SPDT 继电器输出,可调吹扫 1-999s,压力 2-5 mbar 设定
⚠️ 已停产,库存有限

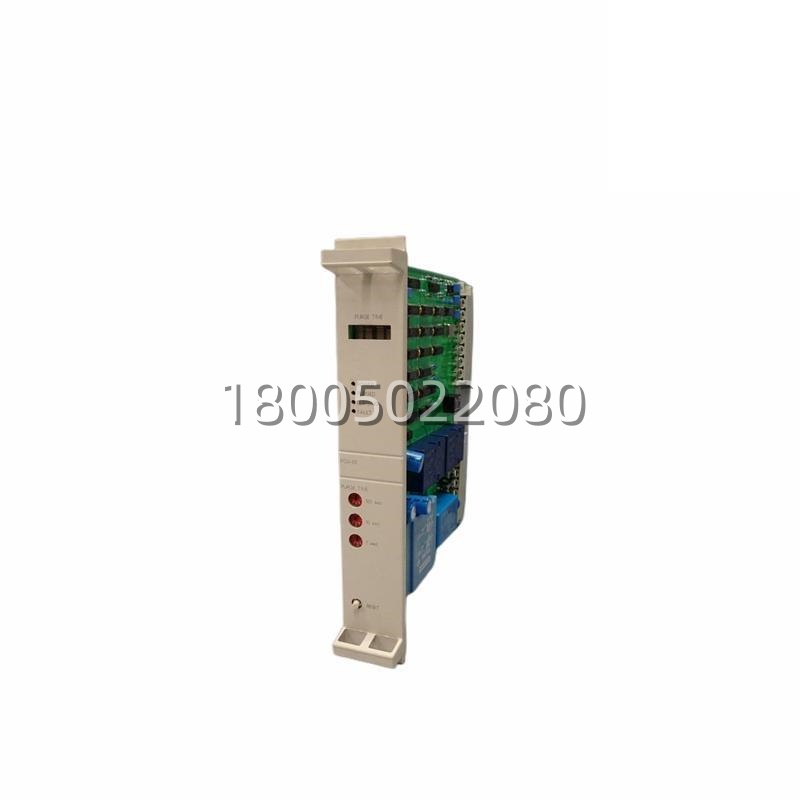

化工厂涂装车间或油气区机器人控制柜,正压防爆认的是吹扫流程到不到位。ABB PCU-03 就是钉在柜门或 DIN 轨上管这事的小板子。它吃 24V DC,内部拨码设 1-999 秒预吹扫时间,实时盯压力开关信号(一般 2-5 mbar 可调)。现场实测,通电先锁输出,定时吹风排净柜内可燃气体,压力达标才吸合继电器给内部设备供电——这逻辑在 Zone 1/Div 1 危险区是保命的。
别拿普通定时继电器和它比。讲真,这板子带 LED 状态灯(电源/吹扫中/正压/故障),压力掉到 1 mbar 以下或超 10 mbar 会立刻切断输出做硬件联锁。拆开包装看端子无氧化、拨码手感清脆,ATEX/IECEx 认证的存量件现在渠道极窄。标价为参考,实际看市场行情议价,要原装备件直接联系询价。
| 参数项 | 规格值 |
|---|---|
| 产品型号 / 关联号 | PCU-03(常见关联:E-31978) |
| 设备类型 | 柜体正压吹扫控制板 (Purge Control Board) |
| 主要应用 | ABB 机器人控制柜、危险区域 (Zone 1/2, Div 1/2) 电气柜正压防爆与吹扫 |
| 供电电压 / 电流 | 24 V DC ±10%,最大约 0.5 A(典型功耗 ≤ 12 W) |
| 控制输出 | 1 路 SPDT 继电器 (Form C),250V AC / 30V DC,1A 负载(驱电磁阀/主电源接触器) |
| 输入信号 | 压力开关量输入(常设 0-100 mbar 范围,具体以现场开关为准) |
| 吹扫时间设定 | 1 – 999 秒(一般通过 3 位拨码盘分别设 100s/10s/1s) |
| 压力设定点 | 正压维持 2-5 mbar(内部电位器可调),低压报警 ~1 mbar,过压保护 ~10 mbar |
| 指示与操作 | 面板 LED(Power / Purging / Purged / Fault),手动复位/启动按钮 |
| 安装方式 | 面板安装 或 35mm DIN 导轨安装(视具体柜型,常用 8 针 DIN 41612 或螺丝端子) |
| 工作环境 | -10°C 至 +50°C(常见工况),5%-95% RH 非冷凝 |
| 安规认证 | ATEX, IECEx, UL Class I Div 1/2, CSA(以具体出厂批次铭牌为准) |
| 保护机制 | 欠压/过压压力硬件联锁、内部限流 (≈500mA)、热关断 (~85°C) |
