产品核心摘要

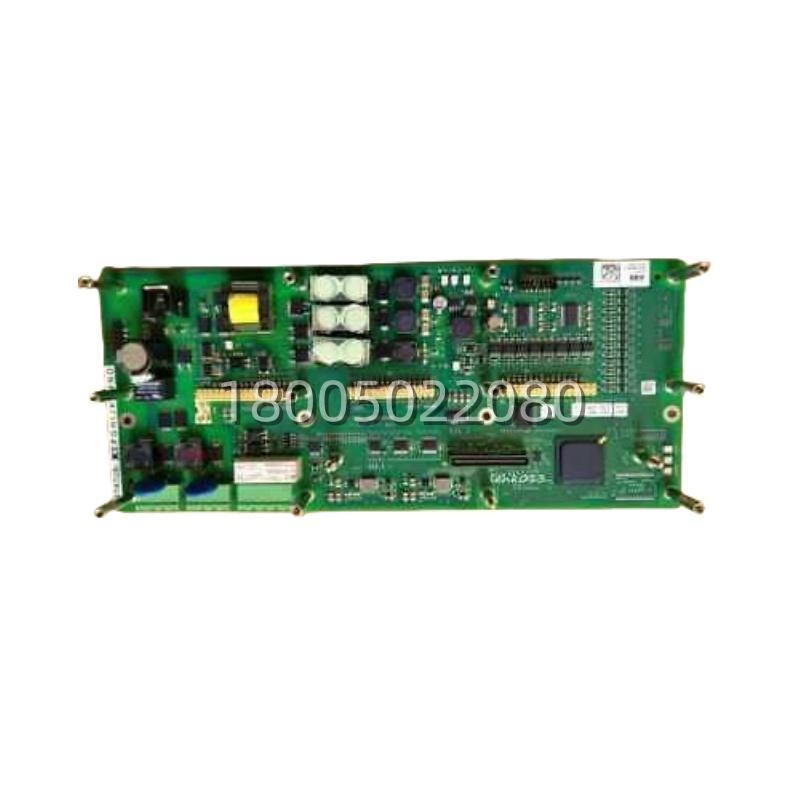

- 型号 (Model): UAD154A101 (3BHE026866R0101)
- 品牌 (Brand): ABB
- 系列 (Series): UAD154A — ACS6000 / IGCT 变流器逆变器驱动板
- 核心功能 (Core Function): 将主控光纤脉冲放大为 IGCT 门极驱动信号并回传故障状态
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): Inverter Driver Board / Gate Drive & Interface Board（逆变单元门极驱动板）
- 关键规格 (Key Specs): 光纤脉冲输入，IGCT 门极驱动，工作温度 -25~+70°C，带状态 LED
产品深度介绍
柜子上报”Gate Fail”但功率单元外观没炸痕——先别急着怀疑 IGCT，拔这块 UAD154A101 出来量门极电阻。它是 ACS6000 逆变器链里真正的”翻译官”：把主控通过光纤发来的开关指令变成 IGCT 能吃的 ± 门极电压/电流，同时把欠压、过温、desat 报警打包回传。某不锈钢厂连铸机主传，旧板光耦老化导致偶发误关断，换它之后三个月零报警——板子本身寿命不短，大多是被功率器件炸机连带烧毁。
跟上一块 GDC801A101 定位接近但分属不同功率链（GDC 多用于整流/制动侧，UAD154A 专攻逆变侧），它同样走 ABB 私有光纤协议，门极开通峰值依配用 IGCT（5SHY 35L451X 系列常见）可达 ~20 A 级，关断箝位 <200 ns。前面板三色 LED 分别指示光纤丢失/故障/正常——绿灯不亮先查光纤头有没有脏污，别上来就判板坏。换板时务必断开直流母线等电容放完电，拆旧板先拔光纤再松固定螺钉，新板跳线（Jumper）设置须与原板完全一致，否则门极电平不对会直接炸 IGCT。固件无需刷写（纯硬件+CPLD 逻辑），核对原厂手册跳线表即可。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB |
| 完整型号 | UAD154A101 (3BHE026866R0101) |
| 适用系统 | ABB ACS6000 / ACS6000C 中压交直交变流器 — 逆变器功率单元 |
| 驱动对象 | ABB IGCT（典型 5SHY 35L4510 / 5SHY 40L4510 等系列） |
| 控制信号输入 | 光纤接收（主控 PWM 脉冲），光纤/电信号回传故障状态 |
| 门极驱动能力 | 开通峰值依 IGCT 规格（典型 ~20 A），关断箝位时间 <200 ns |
| 隔离方式 | 光耦 + 隔离变压器双重高低压隔离 |
| 辅助供电 | 由功率单元内辅助电源经背板取电（内部生成 ±15 V / +5 V） |
| 保护功能 | 门极欠压检测、desat 保护、温度监测、故障锁存回传主控 |
| 状态指示 | 多色 LED（RUN / FAULT / NO FIBER） |
| 工作温度 | -25°C 至 +70°C（运行），-40°C 至 +85°C（存储） |
| 湿度 | 5%–95% RH（非凝露） |
| 安装方式 | 功率单元内专用插槽，螺钉固定 + 光纤接头 |
| 认证标准 | CE，符合 IEC 61800-5-1（变流器组件） |
| 备注 | 更换前必须断开直流母线并确认 IGCT 放电完毕；跳线设置须与原板一致 |
