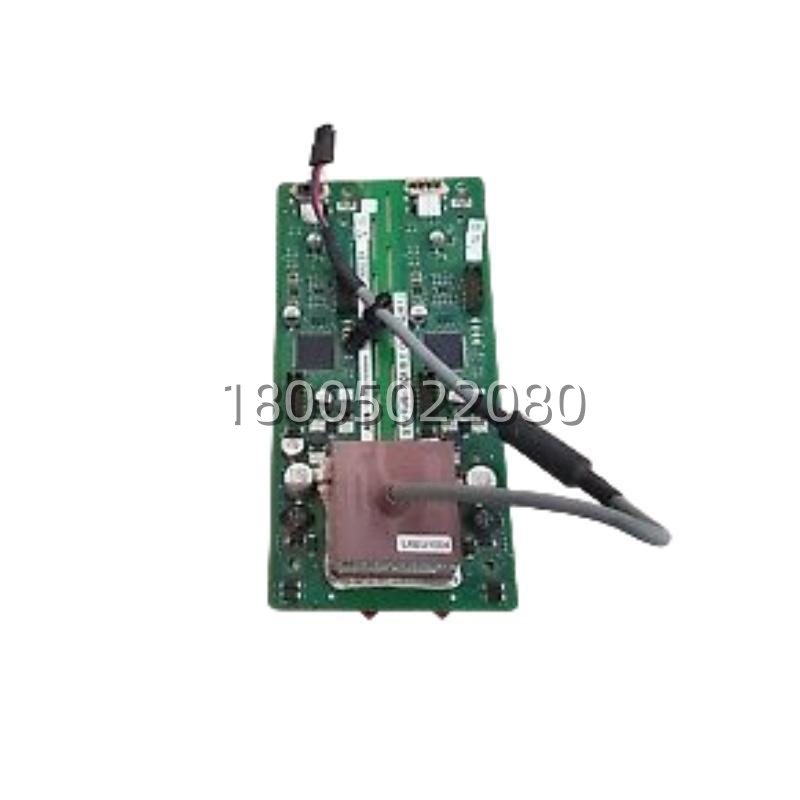

产品核心摘要
- 型号: GDC806A102 (关联订货号 3BHE028761R0101 / 3BHE033675R0201)
- 品牌: ABB
- 系列: GDC806 — 中高压传动 / FACTS / STATCOM 门极驱动控制单元
- 核心功能: 接收主控 PWM 光信号，生成隔离门极脉冲并监控功率器件状态
- 产品类型: IGCT/IGBT 门极驱动控制板 (Gate Drive Controller Board)
- 关键规格: 24V DC 控制侧供电、光纤收发触发/反馈、控制-功率侧 ≥5kV 隔离
- 成色: 全新原装 (New Surplus)，非翻新
产品深度介绍
中压变频器报 DESAT 或丢脉冲封锁——十有八九是这块 GDC806A102 (3BHE028761R0101) 出问题。它站在 ABB ACS6000、ACS5000 或 SVC Light 变流器的主控与 IGCT/IGBT 阀组之间，把 VBC（阀基控制器）下来的光纤 PWM 译成隔离门极脉冲，同时实时回传欠压、过温和 desat 故障。换过这板子的人知道，原厂的 6–10 kV 增强隔离和专用测试点，是第三方兼容件很难抄到的东西。
跟普通 I/O 板不同，它靠高速光纤链路彻底切断控制侧和几千伏功率侧的电气耦合，在高 dV/dt 环境下不容易误触发。板面带 RUN / FAULT LED 和探针测试孔，阀组调试时能直接量脉冲宽度。讲真，大功率变流柜里这板子要是老化，早备一块原装的比停机后全网找件要理智得多。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 完整标识 | GDC806A102，关联 3BHE028761R0101 / 3BHE033675R0201 |
| 产品类型 | 门极驱动控制板 / Gate Drive Controller (GDC8xx 系列) |
| 适用系统 | ABB ACS6000/ACS5000 中高压变频器、SVC Light、STATCOM、UNITROL 部分功率柜 |
| 驱动对象 | IGCT 或高压 IGBT 模块（依柜型配置） |
| 控制侧供电 | 24 V DC (典型 18–30 V DC，功耗 < 5 W) |
| 驱动侧电源 | 由隔离辅助电源模块提供（典型 ±15 V / -8 V 等，依功率器件） |
| 触发接口 | 高速光纤接收 PWM 光信号（来自 VBC/主控） |
| 反馈接口 | 高速光纤发送状态/故障（欠压、desat、温度） |
| 电气隔离 | 控制侧 ↔ 功率侧 ≥ 5–10 kV（依具体版本），光纤电气隔离 |
| 保护功能 | Desaturation 检测、门极欠压锁定 (UVLO)、温度监测、快关断联锁 |
| 状态指示 | 前面板 RUN (绿) / FAULT (红) LED + 测试点 |
| 安装方式 | 插装于驱动层机架或阀塔侧专用插槽，ESD 防护操作 |
| 工作环境温度 | 0℃ 至 +55℃（柜内，非凝露；存储 -25℃ 至 +70℃） |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE, IEC 61000 EMC/RoHS（具体依出厂铭牌） |
| 典型尺寸/重量 | 约 120 × 100 × 25 mm / ≈ 0.25 kg（参考值） |
