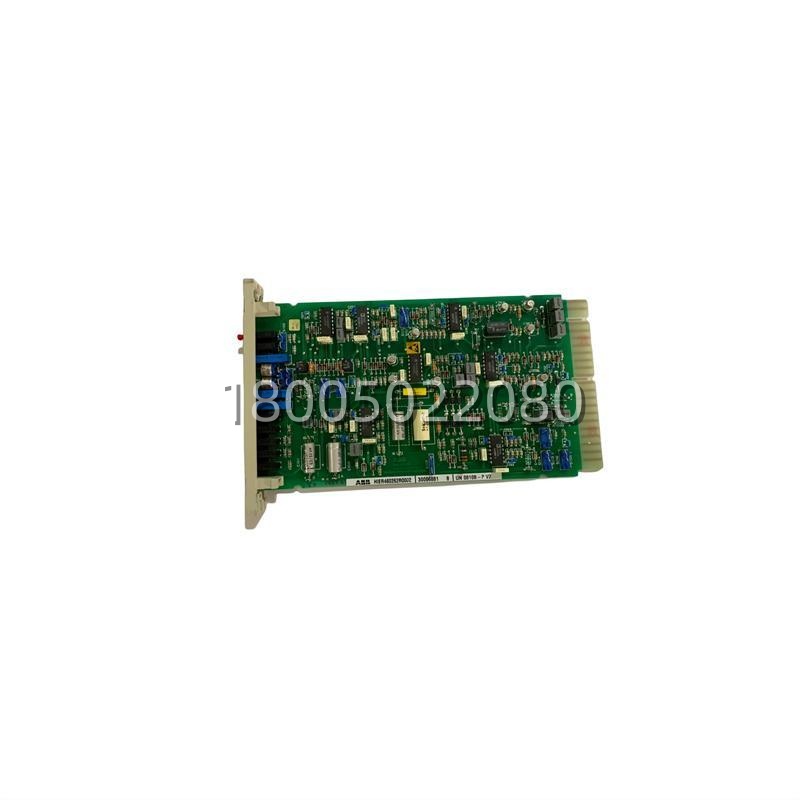

- 型号: UNS0881B-P V2 (3BHE050077R0102)
- 品牌: ABB
- 系列: UNS 统一网络系列 / UNITROL 5000 励磁控制系统配套板卡
- 核心功能: 提供励磁控制器辅助电源分配、外部开关量信号隔离调理及背板数据接口
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: 电源/接口控制 PCB 电路板 (Power & Interface Board)
- 关键规格: 背板取电或 24 V DC 辅助供电,隔离 I/O,适配 UNITROL 5000/6800 机箱
励磁屏里那块老 IF/PS 板要是开始误报”外部跳闸”或电源指示灯暗淡——通常是这块板上的光耦或稳压块老化。UNS0881B-P V2 在 UNITROL 5000 柜里干两件事:一是把 24 V DC 或机箱背板电源做二次稳压分配给 COB/ECB 板,二是把现场来的断路器位置、灭磁开关、起励令做光电隔离再送进主控,防地环流干扰。某水电厂技改实测,换掉早期版本后外部 DI 抖动从偶发归零,端子排区域 PCB 涂层加厚,潮湿励磁小室跑几年没问题。
跟纯电源模块不同,它带信号调理通道——现场 110 V DC 开关量经板内分压+光耦隔离变 24 V TTL 电平才进控制器,直接并接会烧 COB 板。板边有 PWR/OK LED,电源异常或隔离通道故障时灯态变化明显,初判不用翻万用表。提醒一句:V2 版固件/硬件与初代 V1 不完全互换,换板前核对原板丝印后缀,带电插拔必损背板连接器。
关键技术规格
- 订货号: 3BHE050077R0102
- 板型标识: UNS0881B-P V2(欧洲板卡格式)
- 适用系统: ABB UNITROL 5000 / UNITROL 6800 励磁控制系统;部分 Symphony Plus UNS 机箱作接口扩展
- 供电方式: 由励磁屏辅助电源 24 V DC 供给,或通过机箱背板取电(依柜型配置)
- 功能组成: 辅助电源分配 + 外部开关量 DI/DO 隔离接口 + 背板总线连接
- 隔离耐压: 现场 I/O 侧与内部控制侧 ≥ 1.5 kV DC(光耦隔离)
- 信号类型: 直流开关量(断路器位置、灭磁开关、起励令、急停等),部分版本含模拟量预处理
- 安装方式: 励磁控制机箱专用插槽(导向销定位),螺钉固定
- 工作温度: 0°C ~ +55°C(存储 -40°C ~ +85°C)
- 湿度范围: 5% ~ 95% RH,非凝露
- 诊断指示: PWR(电源)、OK/ERR LED 状态指示
- 认证标准: CE, IEC 61010-1, RoHS(依生产批次)
- 物理尺寸(参考): 约 173 × 80 × 20 mm
