产品核心摘要
- 型号: 5SHX06F6004 / 3BHB003387R0101 / GVC703AE01
- 品牌: ABB
- 系列: IGCT 晶闸管电路板
- 核心功能: 为 IGCT 功率器件提供驱动控制、状态监测与保护逻辑
- 产品类型: 工业控制电路板 / IGCT 驱动板
- 关键规格: 适配 ABB 高压变频器、中压传动及工业电源系统
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | ABB |
| 完整型号 | 5SHX06F6004 / 3BHB003387R0101 / GVC703AE01 |
| 产品类型 | IGCT 晶闸管电路板 / 驱动控制板 |
| 适用系统 | ABB 高压变频器、中压传动系统、工业电源系统 |
| 核心功能 | IGCT 驱动控制、状态监测、保护逻辑 |
| 工作电压 | 依系统配置,常见 24 V DC / 220 V AC / 400 V AC |
| 输出电流 | 依系统配置,常见 10 A / 50 A / 100 A |
| 开关频率 | 依系统配置,常见 1 kHz / 5 kHz / 10 kHz |
| 通讯接口 | 依版本,常见 RS-485、CANopen、DeviceNet、EtherCAT 等 |
| 工作温度 | 依版本,常见 -20 °C 至 +60 °C |
| 存储温度 | 依版本,常见 -40 °C 至 +85 °C |
| 防护等级 | 依版本,常见 IP20 / IP54 |
| 尺寸 | 依版本,常见 100 × 80 × 30 mm / 200 × 150 × 50 mm |
| 重量 | 依版本,常见 0.5 kg / 1.5 kg |
| 认证 | 依版本,常见 CE / UL / CSA |
| 产地 | 依批次,常见瑞典 / 瑞士 / 中国 |
| 状态 | 市场以全新原装、库存件或测试件为主 |
产品深度介绍

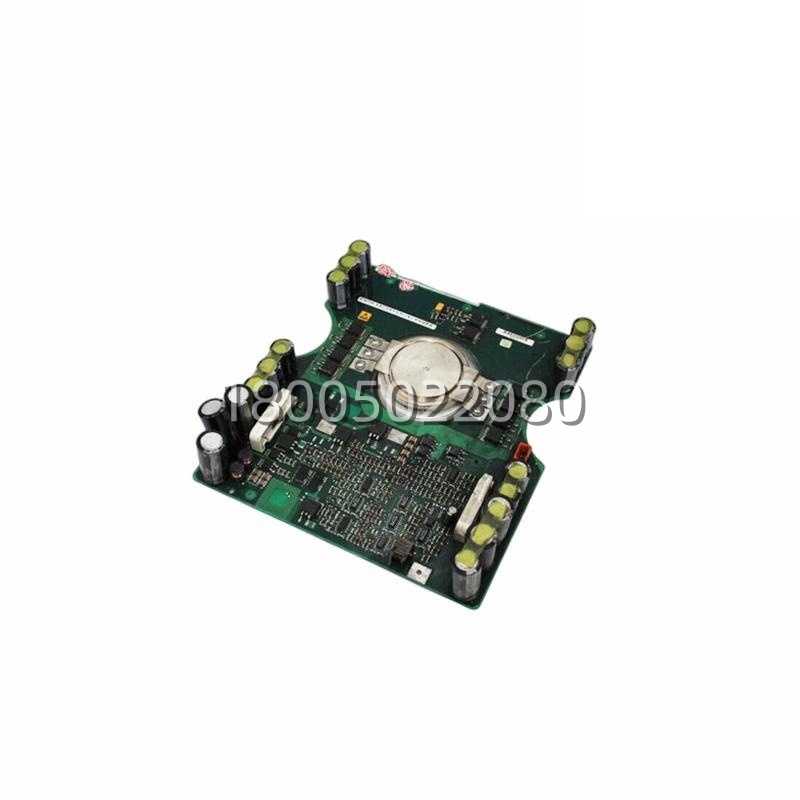

ABB 5SHX06F6004 3BHB003387R0101 GVC703AE01 是一款 IGCT 晶闸管电路板,主要应用于 ABB 高压变频器、中压传动系统及工业电源设备中。在电力电子设备中,IGCT 属于高压大电流功率器件,其可靠开通与关断高度依赖前端驱动电路。该电路板的核心任务就是将控制系统的弱电信号转换为能够驱动 IGCT 的强电信号,并实时监测器件状态,防止过流、过压或短路损坏主回路。
该电路板的核心价值在于高压系统的安全与稳定。相比普通控制板,IGCT 驱动板更强调电气隔离、抗干扰能力和故障保护逻辑。工业现场的高压变频器往往运行在数千伏电压和数百安电流的工况下,一旦驱动板失效,轻则导致设备停机,重则可能损坏昂贵的功率器件。因此,对于钢铁、矿山、水泥、船舶推进或大型风机水泵系统而言,提前储备一块测试合格的 IGCT 驱动板,比临时停产排查更能降低意外损失。
在采购与替换时,需要特别注意版本一致性。虽然市场公开资料中对该电路板的电气参数描述存在差异,例如电压、电流、开关频率和通讯接口各不相同,但这恰恰说明该型号在不同系统、不同批次中可能代表不同功能版本。因此,不能仅凭型号代码直接推断其电气规格,而应以原设备铭牌、旧板标签、系统配置清单和实际测试结果为准。
