产品核心摘要 | Product Core Brief

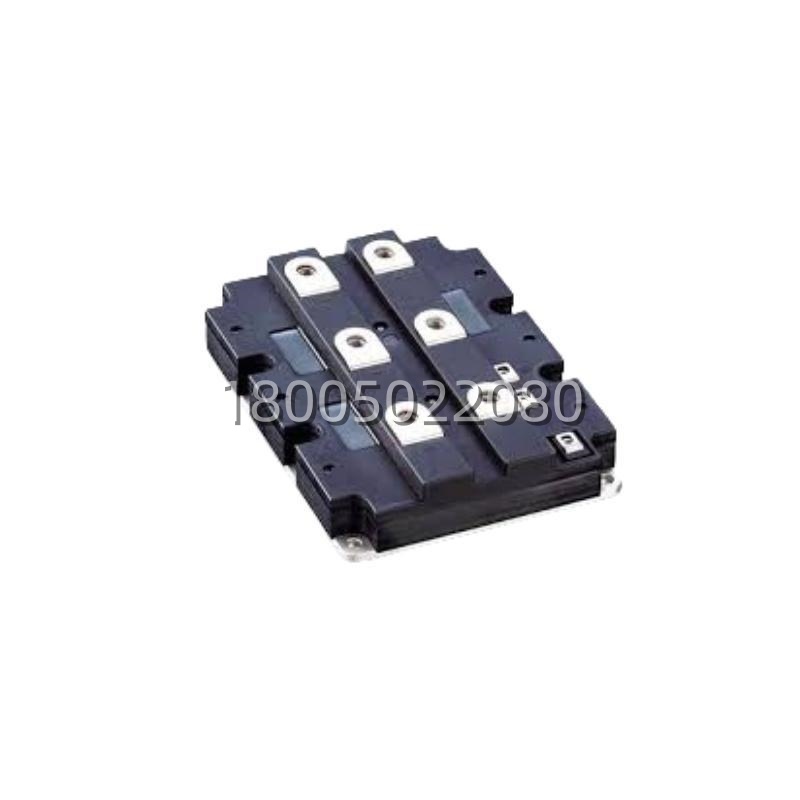

- 型号: 5SNA060065G0122
- 品牌: ABB
- 系列: HiPak™ IGBT 系列
- 核心功能: 在电力电子系统中实现高压、大电流的快速开关与能量变换
- 产品类型: IGBT 功率模块 (IGBT Power Module)
- 关键规格: 650 V 集电极-发射极电压,600 A 集电极电流,130 x 140 mm 标准封装
关键技术规格 | Key Technical Specifications
- 产品型号: 5SNA060065G0122
- 产品类型: IGBT 功率模块 (IGBT Module)
- 所属系列: ABB HiPak™ 系列
- 封装尺寸: 130 x 140 mm (标准工业封装)
- 最大集电极-发射极电压 (VCES): 650 V
- 连续集电极电流 (IC): 600 A (@ 90°C)
- 重复峰值集电极电流 (ICRM): 1200 A
- 最大集电极-发射极饱和电压 (VCE(sat)): 1.45 V (典型值,@ 600 A)
- 反向偏置安全工作区 (RBSOA): 650 V / 600 A
- 栅极-发射极电压 (VGES): ±20 V
- 最大开关频率: 最高可达 20 kHz
- 内部拓扑结构: 半桥 (Half-Bridge) 或单开关 (Single Switch),依具体配置而定
- 内部配置: 内置 NTC 热敏电阻 (用于温度监测)
- 隔离电压: 6000 V AC (1分钟,底板与端子间)
- 最大功耗 (Ptot): 2500 W
- 工作结温 (Tj): -40°C 至 +150°C
- 存储温度 (Tstg): -40°C 至 +125°C
- 安装方式: 底板安装 (通过螺丝紧固在散热器上)
- 端子类型: 功率端子 (螺丝/铜排连接),控制端子 (插针/排线)
- 重量: 约 1.5 kg
- 典型应用: 工业变频器、UPS、风电变流器、光伏逆变器、牵引变流器、HVDC
- 原产地: 通常标注为瑞典 (SE)
产品深度介绍 | Product Introduction
在工业自动化和能源电力领域,ABB 的 HiPak™ 系列 IGBT 模块一直被视为大功率变流系统的“心脏”。5SNA060065G0122 正是该系列中的一款经典之作,它并非普通的电子元器件,而是支撑着现代工业重型装备运转的基石。该模块凭借 650V 的耐压和 600A 的超大电流处理能力,能够轻松驾驭从大型风机水泵驱动到兆瓦级光伏电站并网的各种严苛场景。
从工程应用的角度来看,这款模块最显著的特征是其卓越的动态性能和极高的可靠性。得益于 ABB 先进的半导体芯片技术,它在 20kHz 的高频开关下仍能保持较低的能量损耗,从而显著提升了整个变流系统的能效。同时,其坚固的 130x140mm 标准封装不仅优化了散热路径,还极大地便利了现场工程师的维护与替换工作。对于追求设备长期稳定运行的企业而言,选择这样一款经过市场千锤百炼的 IGBT 模块,无疑是保障生产连续性的明智之举。
