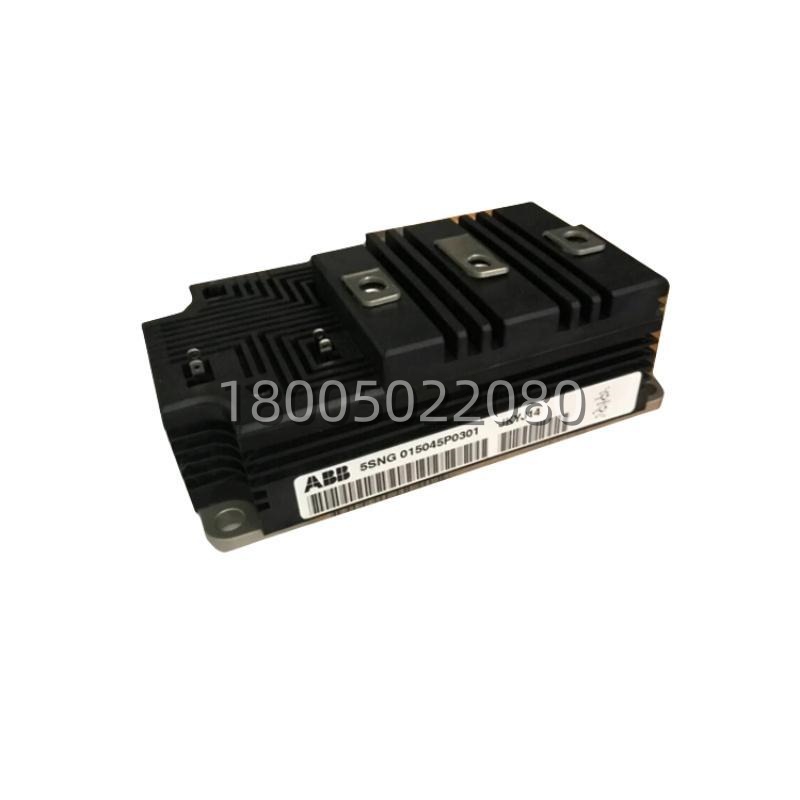

产品核心摘要
- 型号：5SNG015045P0301
- 品牌：ABB
- 系列：ABB IGBT 功率模块
- 核心功能：承担大功率电力电子设备的核心开关变换与能量控制任务
- 产品类型：IGBT 功率半导体模块
- 关键规格：高电流密度封装，低电感相腿结构，内置 SPT+ 低损耗芯片组
关键技术规格
- 产品 ID：5SNG015045P0301
- ABB 型号：IGBT 功率模块
- 模块类型：绝缘栅双极型晶体管功率模块
- 适用系统：工业变频器、逆变器、电机驱动系统、感应加热设备、UPS、风电变流器、光伏逆变器等
- 核心功能：DC/AC、AC/DC 或 DC/DC 功率变换，电机调速控制
- 额定电压：常见资料提及 4500V 或 6500V 定制版本
- 额定电流：常见资料提及 150A 连续导通电流，支持短时过载
- 短路耐受时间：常见资料提及 ≥10μs，可承受 8 倍额定电流冲击
- 开关频率：常见资料提及 1kHz～5kHz，低频应用中损耗较低
- 导通压降：常见资料提及 ≤3.5V @150A，125℃
- 开关损耗：常见资料提及 ≤50mJ @4500V/150A，125℃
- 机械结构：Press-Pack 无引线无焊接连接，AlSiC 底板，AlN 基板
- 并联能力：支持直接并联，无需降额
- 保护功能：内置过温、过压、过流保护电路
- 尺寸：部分资料显示 127×51×127mm，另有资料显示 225×100×60mm，具体以实物标签为准
- 重量：部分资料显示 0.1kg，另有资料显示约 1.5kg，具体以实物为准
- 工作温度：常见资料提及 -40℃ 至 +125℃ 或 -40℃ 至 +150℃
- 成色：全新原装
- 质保：1 年质保
产品深度介绍
在 ABB 大功率电力电子设备的维护决策中，区分“控制板故障”与“功率器件故障”是控制维修成本的关键。ABB 5SNG015045P0301 IGBT 模块正是功率变换环节的核心载体。 它的决策价值在于：当变频器、逆变器或变流器出现过流、短路、输出缺相、母线电压异常或过热保护时，通过替换这块 IGBT 模块，可以以合理的成本恢复设备的功率输出能力。
从技术架构审视，5SNG015045P0301 并非简单的开关元件，而是深度集成于大功率设备主电路中的高性能半导体组件。它将 IGBT 芯片、续流二极管、栅极驱动电路和保护电路封装在一个高电流密度的紧凑结构中。 这种高度集成性决定了其采购决策的复杂性：决策者不能仅看型号是否吻合，还必须评估设备的驱动电路匹配度、散热系统效能、吸收电路设计以及母线寄生电感控制。 如果仅仅因为设备报过流就购买了模块，而忽略了驱动波形畸变或散热风扇失效，将导致新模块再次损坏。
此外，市场上该模块的货源较为复杂。除了原厂全新件，还存在经过测试的不同成色模块。 不同来源的模块在栅极阈值电压、开关时间一致性、热阻和功率循环寿命上存在显著差异。 因此，对供应商技术资料的考察（如是否提供静态参数测试、动态开关测试、栅极特性分析和绝缘耐压测试）应置于价格考量之上。
