产品核心摘要 | Product Core Brief

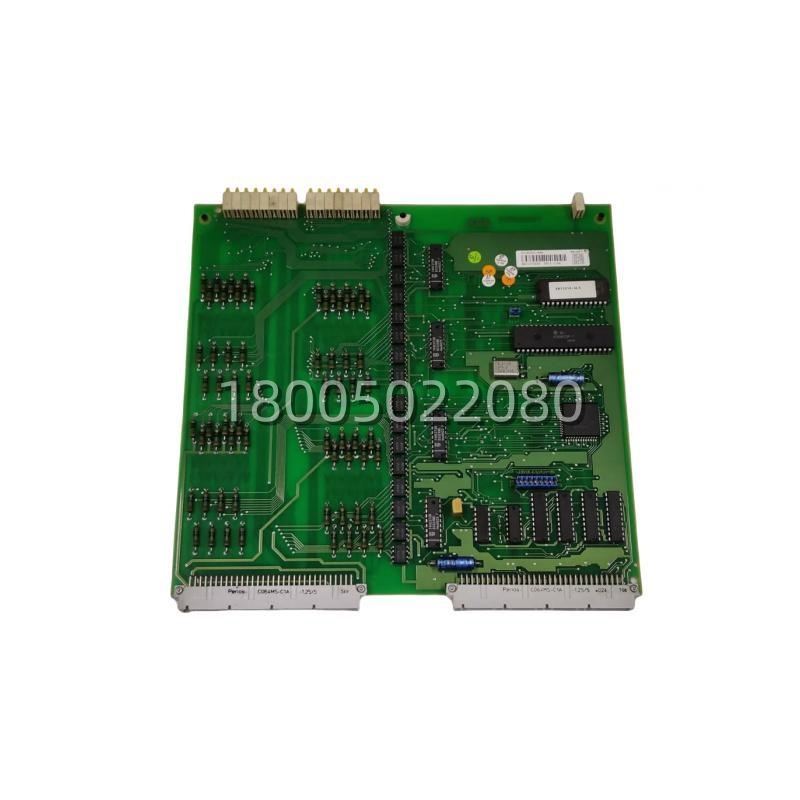

- 型号 (Model): 57160001-AA (DSDI110A)
- 品牌 (Brand): ABB
- 系列 (Series): S100 I/O / Advant OCS / MasterPiece 200/200-1W
- 核心功能: 采集现场开关、传感器、继电器等32路数字信号，实现状态监测与事件检测
- 产品类型: 数字输入板 (Digital Input Board)
- 关键规格: 32通道，24V DC，光电隔离，支持扫描/中断模式，支持热插拔
关键技术规格 | Key Technical Specifications
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | DSDI110A (57160001-AA) |
| 产品类型 | 数字输入板 (Digital Input Board) |
| 适用系统 | ABB S100 I/O、Advant OCS、MasterPiece 200/200-1W 等DCS平台 |
| 输入通道 | 32路 (4组×8路) |
| 输入电压 | 24V DC (标称)，逻辑高电平15–30V DC，低电平0–5V DC |
| 输入电流 | 典型8mA/通道 (@24V DC) |
| 隔离方式 | 光电耦合器隔离 (典型隔离电压≥2500V AC / 250V AC) |
| 控制模式 | 支持扫描 (Scanning) 与中断 (Interrupt) 模式 |
| 事件检测 | 支持信号上升沿/下降沿事件检测 |
| 状态指示 | 每通道配备LED指示灯，实时显示输入状态 |
| 热插拔 | 支持 (需遵循S100 I/O热插拔规范) |
| 供电方式 | 由S100 I/O机架背板供电 (5V DC + 24V DC) |
| 功耗 | 典型8W |
| 响应时间 | ≤1ms |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 工作湿度 | 5% 至 95% (无冷凝) |
| 安装方式 | 标准S100 I/O机架插槽安装 |
| 尺寸 (L×W×H) | 约216 mm × 225 mm × 18 mm |
| 重量 | 约0.34 kg 至 0.44 kg |
| 防护等级 | IP20 (柜内安装) |
| 认证标准 | CE、UL、CSA、RoHS (依具体资料来源而定) |
产品深度介绍 | Product Introduction
ABB 57160001-AA (DSDI110A) 是一款专为 ABB S100 I/O 系统及 Advant OCS/MasterPiece 200/200-1W 等 DCS 平台设计的 32 通道数字输入板。它承担的是“现场数字信号采集”任务，能将来自阀门反馈、限位开关、急停按钮、电机运行/故障触点等现场设备的开关量信号，转换为控制系统可识别的数字逻辑状态。
在实际工程应用中，DSDI110A 的价值主要体现在三点：一是通道密度高，单板提供 32 路独立输入，采用 4 组×8 路的结构，适合大规模开关量信号的集中采集；二是抗干扰能力强，输入侧与系统侧采用光电耦合器隔离（典型隔离电压≥2500V AC），有效抑制现场浪涌和共模干扰，保护主控单元；三是诊断与维护便捷，每通道配备独立 LED 指示灯，可实时显示信号通断状态，且支持带电热插拔，满足连续生产工况下的不停机更换需求。 目前该型号市场供应以全新原装库存（New Surplus）和经测试的优质翻新件为主，采购时需重点确认系统兼容性、固件版本及质保条款。
