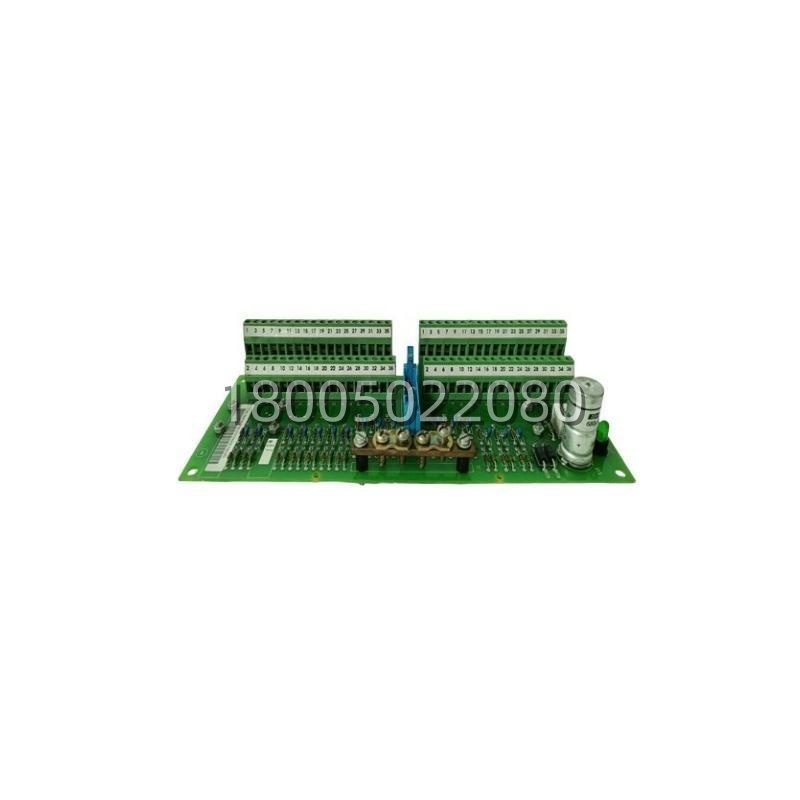

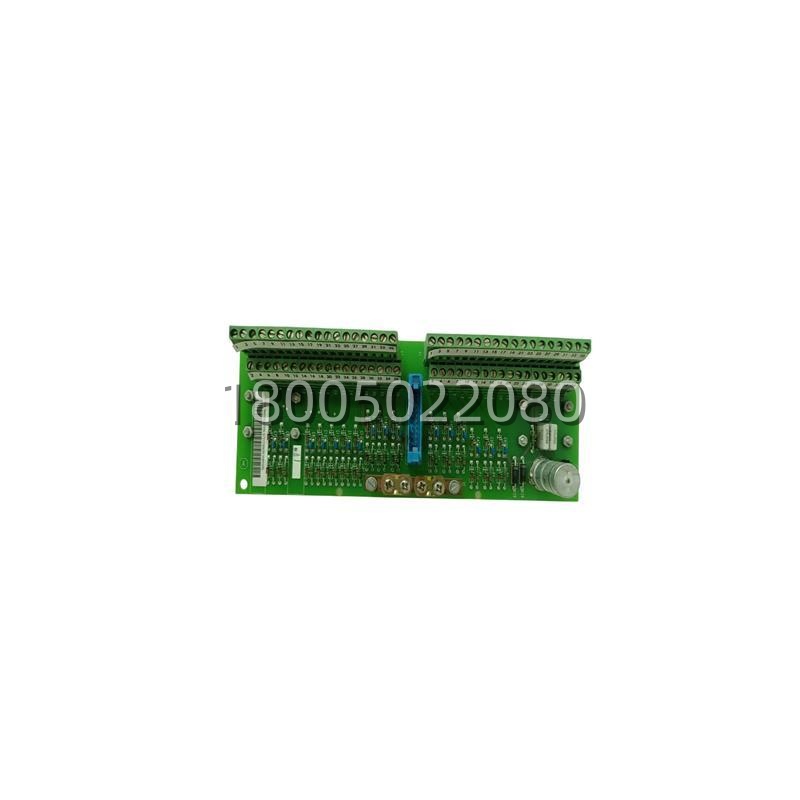

产品核心摘要
- 型号: ABB 58063282-A / SCYC55830 / 3AFE58063282
- 品牌: ABB
- 系列: ACS5000 / ACS800 变频器控制系统
- 核心功能: 测速发电机/编码器反馈信号的接口调理与转换
- 产品类型: 测速发电机端子板 / 转换器测速端子板
- 关键规格: 供电 24 V DC,工作温度 0 ℃ 至 +55 ℃,重量约 0.7 kg
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 品牌 | ABB |
| 型号 | 58063282-A / SCYC55830 / 3AFE58063282 |
| 产品类型 | 测速发电机端子板 / 转换器测速端子板 |
| 适用系统 | ABB ACS5000、ACS800、ACS1000 等中高压变频器及高性能传动平台 |
| 核心功能 | 测速发电机/编码器反馈信号的接口调理、隔离、放大、滤波、整形与传输 |
| 输入信号 | 测速发电机(Tacho)正弦/余弦电压、增量编码器脉冲信号(A/B/Z/Z’)、旋转变压器 |
| 输出信号 | 调理后的干净数字信号送至传动控制板(如 RTAC 板) |
| 励磁供电 | 提供稳定的直流电压输出(如 +5 V、+12 V、±15 V)给现场反馈传感器 |
| 供电电压 | 24 V DC(端子板典型供电) |
| 通信接口 | 不涉及常规通信协议,主要为模拟/数字信号路径与多针连接器 |
| 隔离特性 | 现场接线(传感器侧)与传动控制电子装置之间具备电流隔离,抗噪性强 |
| 安装方式 | 通过螺钉安装在传动柜内,或直接插接在专用插槽中 |
| 工作温度 | 0 ℃ 至 +55 ℃(部分资料标注 -10 ℃ 至 +50 ℃) |
| 存储温度 | -40 ℃ 至 +70 ℃ 或 -40 ℃ 至 +85 ℃ |
| 尺寸 | 约 102×127×178 mm、105×45×25 mm 或 144×110 mm |
| 重量 | 约 0.5 kg、0.7 kg 或 0.8 kg |
| 原产地 | 瑞典 |
| 质保参考 | 依供应商政策执行 |
产品深度介绍
ABB 58063282-A(SCYC55830 / 3AFE58063282)属于 ABB 中高压变频器传动体系中的测速反馈调理模块,定位是连接电机侧速度/位置传感器与传动控制板之间的精密信号接口。它的核心作用不是单纯的逻辑运算或大功率驱动,而是将电机测速发电机产生的微弱正余弦模拟电压,或增量编码器输出的高速脉冲信号,经过隔离、放大、滤波和整形处理后,转换成传动控制板能够准确识别的干净反馈信号。对于依赖高精度速度闭环控制的工业传动项目来说,这类端子板通常用于实现电机转速测量、角位置同步、转矩平稳控制以及防止多传动系统失步。
相比普通 I/O 模块或信号中继器,58063282-A 的特点在于它专为严苛的传动反馈环境设计。公开资料显示,该端子板能够处理低至毫伏级的模拟反馈信号,并针对与电机动力电缆平行敷设的长距离传感器电缆所引入的共模噪声和差模噪声进行了专门优化。其内部电路采用差分线路接收器、屏蔽隔离和高级滤波技术,确保反馈信号在变频器大功率电力电子器件的强干扰环境下依然保持完整。同时,该板卡还能为现场编码器提供稳定的励磁电源(如 +5 V、+12 V 或 ±15 V)。不过需要注意,不同供应商页面给出的参数差异较大,例如尺寸有 102×127×178 mm、105×45×25 mm 和 144×110 mm 等多个版本,重量也从 0.5 kg 到 0.8 kg 不等。因此在实际应用中,不应仅凭单一网页参数直接选型,而应以现场设备铭牌、原厂手册或供应商提供的测试报告为准。
