产品核心摘要

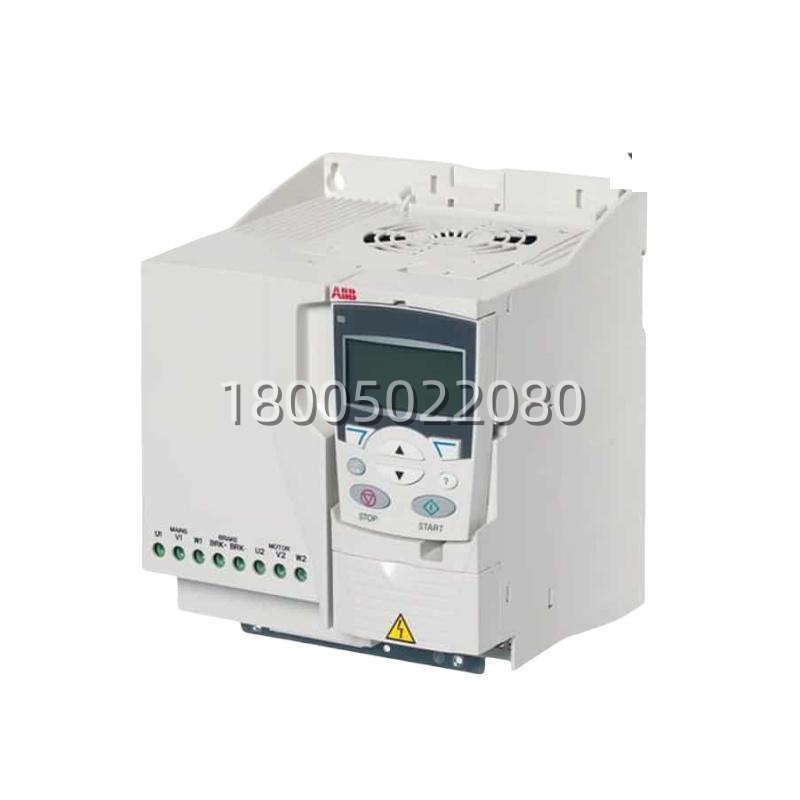

- 型号: ACS310-03E-13A8-4
- 品牌: ABB
- 系列: ACS310 低压交流传动系列
- 核心功能: 控制泵和风机的转速,优化流量和压力
- 产品类型: 低压交流传动 / 变频器模块
- 关键规格: 额定功率 5.5 kW,额定输出电流 13.8 A,输入电压 380-480 V AC,内置 PID 控制器和 PFC 功能
- 成色: 全新原装 (New Surplus),非翻新
产品深度介绍
供水系统和通风系统在运行过程中,经常会遇到水压波动或风量不稳定的情况。ABB ACS310-03E-13A8-4 是一款专门针对泵和风机应用设计的低压交流传动模块。它的核心作用是根据现场的压力、流量或其他外部数据变化,自动调整电机转速。这种变频调速方式不仅能满足实际工况的需求,还能有效降低设备的运行能耗,减少机械磨损。
这款传动模块在功能设计上充分考虑了泵和风机的应用特点。它内置了 PID 控制器和泵风机控制功能,可以直接响应传感器反馈信号,实现恒压供水或恒温通风的闭环控制。同时,模块还提供了多泵控制、管道清洁和软填充等功能,有助于解决泵类设备常见的堵塞和启动冲击问题。对于需要批量安装的设备制造商来说,该模块支持 FlashDrop 快速设置工具,可以在不接通主电源的情况下完成参数配置,显著缩短现场调试时间。
关键技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | ACS310-03E-13A8-4 |
| 制造商 | ABB |
| 产品系列 | ACS310 低压交流传动 |
| 额定功率 | 5.5 kW (约 7.5 HP) |
| 额定输出电流 | 13.8 A |
| 输入电压范围 | 三相 380 – 480 V AC |
| 输入频率 | 50 / 60 Hz |
| 输出频率范围 | 0 – 500 Hz |
| 控制方式 | 标量控制 (V/f) |
| 过载能力 | 110% 额定电流 (持续 60 秒) |
| 内置控制功能 | PID 控制器、PFC 泵风机控制、SPFC 软泵风机控制 |
| 特殊应用功能 | 管道清洁、软填充、休眠唤醒、多泵轮换控制 |
| 数字量输入 | 5 路 |
| 数字量输出 | 1 路继电器输出 |
| 模拟量输入 | 2 路 |
| 模拟量输出 | 1 路 |
| 通信接口 | 标配 RS485,支持 Modbus RTU |
| 内置 EMC 滤波器 | 符合 C3 类标准 (部分资料提及可选 C2/C1 类) |
| 内置制动斩波器 | 支持 |
| 防护等级 | IP20 (柜内安装) |
| 安装方式 | 壁挂式安装或 DIN 导轨安装 |
| 物理尺寸 (宽×高×深) | 169 mm × 236 mm × 169 mm |
| 重量 | 约 2.5 – 4.4 kg (不同资料来源存在差异) |
| 工作温度 | -10°C 至 +50°C |
| 认证标准 | CE, UL, cUL, RoHS |
应用场景与行业价值
- 二次供水与增压系统:在小区供水或工业冷却水循环中,该传动模块可以根据管网压力变化自动调节增压泵的转速。通过内置的多泵控制功能,它能够根据用水量自动切换主泵和辅泵,避免单台泵长期满负荷运行,既保证了供水压力稳定,又降低了电能消耗和设备磨损。
- 暖通空调与通风系统:在商场、厂房或地下车库的通风系统中,该模块可用于控制送风机和排风机的转速。结合室内空气质量传感器或二氧化碳浓度监测,传动模块能自动调整换气频率,在满足环境要求的同时减少风机无效运行时间,实现精细化的节能管理。
- 农业灌溉与排水系统:在农田灌溉或污水处理厂,该传动模块能够根据蓄水池液位或管道流量自动启停水泵。其内置的管道清洁功能可以定期反向冲洗管道,防止泥沙淤积堵塞喷头或滤网,减少人工维护的频率和成本。
