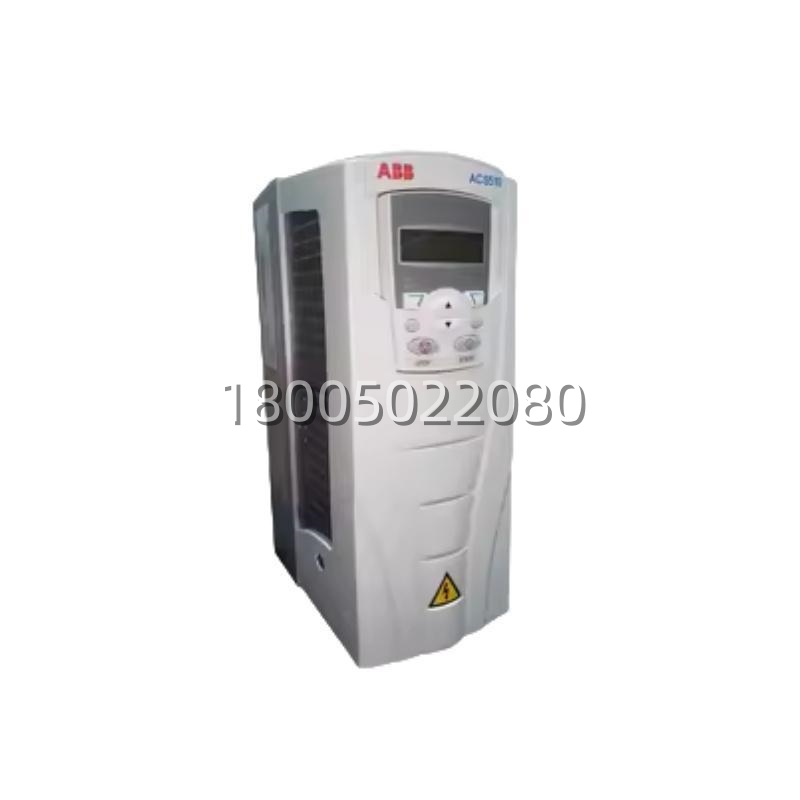

车间里几台小功率循环水泵原先直接工频启停,水锤声大还费电——换成 ACS510 后 PID 闭环稳压效果立竿见影。ACS510-01-05A6-4 是 ABB 通用传动里 R1 框架最小功率档(2.2 kW),三相 380–480 V 输入,接三根电机线跑宏指令基本不用深调参。内置 SPFC(空间矢量 PWM 多泵控制)最多可轮循 1+6 台泵,某污水处理站改造时用它省掉外部 PLC 泵切换逻辑。
跟 ACS310 比它多了摆动扼流圈主动抑制谐波(THDi 更低)、双独立 PID 及更完整的泵保护宏,适合对电网污染敏感的场合。标配 RS-485(Modbus RTU),可选插 FieldBus 适配器接 PROFIBUS DP / Ethernet/IP。控制盘(Assistant Keypad)通常单独采购或沿用现场已有兼容型号。
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | ACS510-01-05A6-4 |
| 订货号 (参考) | 3ABD00015743-D |
| 制造商 | ABB Drives / ABB Oy |
| 产品线 | ABB ACS510 Series — General Purpose Drive (Pump & Fan Optimized) |
| 适用电机功率 | 2.2 kW / 3 HP(恒转矩 @ 380–480 V 三相输入) |
| 额定输出电流 (I₂N) | 5.6 A @ 400 V(Light Duty / Heavy Duty 依应用类别) |
| 输入电压 | 3×380 ~ 480 V AC(±10%),47–63 Hz |
| 输入电流(典型) | ≈ 5.8 A @ 400 V(满载) |
| 输出电压 | 0 ~ 输入电压(PWM 调制) |
| 输出频率范围 | 0 ~ 500 Hz |
| 控制方式 | V/f、无传感器矢量控制(Sensorless Vector / DTC-lite) |
| 过载能力 | 110% Iₙ 连续 / 150% Iₙ 1 min(每 10 min,依 IEC 标准) |
| 内置功能 | 双 PID 控制器(PID1/PIDID2)、SPFC 多泵控制(1+6)、睡眠/唤醒、超越模式、五点自定义 U/f 曲线 |
| 谐波抑制 | 内置摆动扼流圈 (Swinging Choke),降低输入电流 THDi |
| EMC 滤波器 | 内置 C2 级(EN 61800-3,适用于第一类和第二类环境) |
| 通讯接口(标配) | RS-485(Modbus RTU),可选插 FieldBus 适配器(PROFIBUS DP / DeviceNet / Ethernet IP / Modbus TCP) |
| I/O 配置(典型) | 2× AI(0/4–20 mA 或 0–10 V)、6× DI(PNP/NPN)、2× RO(继电器)、2× AO |
| 安全/保护 | 电机过载、短路、过压/欠压、缺相、接地故障、干转检测(配合 PID) |
| 控制面板 | 兼容可拆卸 Assistant Control Panel(通常另购),支持 FlashDrop 参数克隆 |
| 冷却方式 | 自然对流(R1 框架无风扇) |
| 防护等级 | IP21(柜内安装),UL Type 1 可选外壳套件 |
| 涂层处理 | 电路板三防涂层 (Conformal Coating),适用 IEC 60721-3-3 Class 3C2 |
| 工作温度 | −10 ~ +40 °C(50 °C 需按降额曲线降容) |
| 存储温度 | −40 ~ +70 °C |
| 相对湿度 | 5% ~ 95%,非冷凝 |
| 安装方式 | 壁挂式,并排安装允许,上方≥100 mm / 下方≥50 mm 通风间距 |
| 尺寸 (H×W×D) | ≈ 330(带接线盒 369)× 125 × 212 mm(R1 框架) |
| 重量 | ≈ 3.2 ~ 3.5 kg |
| 认证 | CE / cULus / C-Tick / GOST R / RoHS |
| 生命周期状态 | 在售(Active),部分区域新项目可评估 ACS580 系列作替代 |
