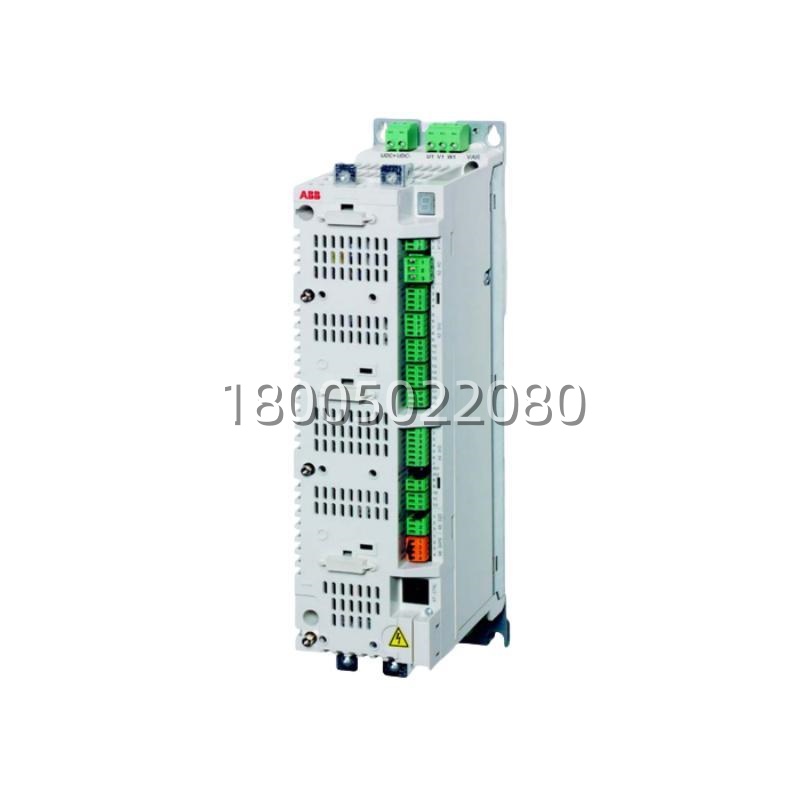

- 型号 (Model): ACSM1-04AS-060A-4
- 品牌 (Brand): ABB
- 系列 (Series): ACSM1 系列运动控制传动模块 (Motion Control Drive Module)
- 核心功能 (Core Function): 柜内安装传动模块，对同步/异步电机做速度、转矩及闭环位置控制，支持共直流母线多轴配置
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型 (Type): 运动控制变频器模块 / Drive Module (IP20，需装入控制柜)
- 关键规格 (Key Specs): 输入 3×380–480 V AC / 额定输出 60 A 30 kW / 内置制动斩波器 / 过载 175% 1 min
⚠️ ACSM1 系列已停产(EOL)，库存有限，建议做 Last-time-buy 评估。
包装线飞剪轴或印刷机套色辊——这些地方普通 V/f 变频器根本跟不上的动态响应，ACSM1-04AS-060A-4 就是 ABB 给这类运动控制场景做的传动模块，吃三相 380–480 V，给 30 kW（60 A）电机做 DTC 直接转矩控制，带编码器反馈可做精密位置环。
它是柜内安装 IP20 模块（不带外壳），共用直流母线可搭多轴系统省制动电阻，标配 STO SIL3 安全关断，控制卡 JCU 全系通用方便跨功率互换。现场实测位置环更新比普通 ACS880 快一截，适合要求同步精度和快加速的 OEM 机械。按 ABC 分析属 A～B 类关键性（多轴中一台故障整机关联停），建议每 3–4 台同型号在役设 Buffer Stock = 1 台模块 + 1 块备用 JCU 控制板做模块级保险；EOL 后抓紧 Last-time-buy，拒收无检测报告的拆机件（IGBT 老化难肉眼判断）。
| 参数 | 数值 / 说明 |
|---|---|
| 产品型号 | ACSM1-04AS-060A-4 |
| 产品系列 | ABB ACSM1 运动控制传动模块 (Motion Control Drive) |
| 适配电机功率 | 30 kW（40 HP）@ 400 V AC，重载 HD 对应 22 kW |
| 输入电压 | 3×380–480 V AC ±10%，50/60 Hz |
| 额定输出电流 | 60 A（连续） |
| 峰值过载能力 | 175% 额定电流 × 60 s（每 10 min） |
| 输出电压 | 0–输入电压（PWM） |
| 输出频率范围 | 0–500 Hz（位置控制可达更高） |
| 控制方式 | DTC 直接转矩控制 / 无传感器矢量 / V/f / 位置闭环（需编码器接口 FEN-01/11/21） |
| 制动单元 | 内置制动斩波器（外接制动电阻） |
| 安全功能 | Safe Torque Off (STO) SIL3 / PLe 标配 |
| I/O 配置 | 2×AI / 6×DI / 2×AO / 3×DO / 1×RO（依固件版本） |
| 通讯接口 | RS-485 Modbus RTU 内置，可选 Profibus-DP / DeviceNet / CANopen / EtherNet/IP 适配卡 |
| 控制卡 | 通用 JCU 控制单元，可用 JMU 记忆单元拷贝参数 |
| 防护等级 | IP20（UL Open Type，柜内安装） |
| 工作温度 | -10 ～ +50℃（>40℃ 需按手册降额） |
| 冷却方式 | 强迫风冷（自带散热风扇，Frame D） |
| 安装方式 | 柜内螺栓固定，上下留散热间距 |
| 尺寸（约） | 220(W) × 467(H) × 225(D) mm — Frame D |
